Radgreiferanlage von Ravaglioli - RAV243

Radgreifer - Sicher, präzise und wartungsarm für Werkstätten und Industrie

Die Ravaglioli Radgreiferanlage RAV243 ist eine leistungsstarke und hochbelastbare Radgreiferlösung für Werkstätten, Autohäuser und industrielle Anwendungen. Mit einer Tragfähigkeit von 7.000 kg pro Hubeinheit und insgesamt sechs Säulen eignet sich die Anlage ideal zum sicheren Heben und Positionieren schwerer Radlasten, Lkw-Achsen, Bus-Räder oder anderer Fahrzeugkomponenten.

Die Säulen bestehen aus Kastenblech mit Gleitprofil, wodurch hochwiderstandsfähige Stahlrollen zuverlässig geführt werden. Die Hubwagen-Stahlrollen sind selbstschmierend und wartungsfrei, was leichtes Manövrieren ermöglicht. Ein selbstbremsender Getriebemotor direkt mit der Hubspindel verbunden sorgt für präzise und sichere Hubbewegungen. Die Spindel-Trag- und Sicherheitsmuttergruppe wird automatisch geschmiert, wodurch Wartung reduziert und die Lebensdauer erhöht wird.

Dank der elektronischen Gleichlaufkontrolle über SPS programmierbare Kontrolleinrichtung mit Eigendiagnosesystem erfolgt das Heben synchron, mit automatischem Ausgleich und Not-Aus-Funktion. Verschiedene Betriebsmodi lassen sich direkt am Hauptschaltschrank auswählen, darunter Kollektivbetrieb aller Säulen, Betrieb einzelner oder mehrerer Säulenpaare sowie Einzelbetrieb.

Die automatische Phasenfolge-Erkennung sorgt für fehlerfreie und sichere Bedienung, während die 24 V-Niederspannungssteuerung mit Totmanntasten und Sicherheitsblockierung maximale Sicherheit im Betrieb gewährleistet. Selbsttragende Stahlrollen, mechanische und elektrische Sicherheitsvorrichtungen sowie die Hublaufsperre bei starker Tragmutterabnutzung garantieren Stabilität und Schutz bei allen Einsätzen. Die Motoren sind mit Überlastschutz ausgestattet und bieten eine lange Lebensdauer.

Die Ravaglioli RAV243 Radgreiferanlage ist die ideale Lösung für Werkstätten und industrielle Anwendungen, bei denen hohe Traglasten, Sicherheit und präzises Heben entscheidend sind. Direkt im Onlineshop verfügbar für professionelle Anwender.




Hauptmerkmale Ravaglioli Radgreiferanlage RAV243:

• Säulen aus Kastenblech mit Gleitprofil für hochwiderstandsfähige Stahlrollen
• Hubwagen-Stahlrollen mit selbstschmierenden, wartungsfreien Lagern
• Selbstbremsender direkt mit der Hubspindel verbundener Getriebemotor
• Automatische Schmierung der Spindel-Trag/Sicherheitsmuttergruppe
• Elektronische Gleichlaufkontrolleinrichtung (SPS programmierbare Kontrolleinrichtung mit Eigendiagnosesystem) mit automatischem Ausgleich und Notaus
• Verschiedene auf dem Hauptschaltschrank selektierbare Betriebsmodalitäten
• Kollektivbetrieb aller selektierter Säulen
• Betrieb ein- oder mehrerer Säulenpaare
• Einzelbetrieb
• Elektronische Einrichtung zur automatischen Bestimmung der korrekten Phasenfolge
• Niederspannungssteuerung (24 V) auf allen Säulen, mit Totmanntasten und Sicherheitsblockierung bei Interferenzen auf der bereits aktivierten Steuerung
• Selbsttragende Stahlrollen
• Mechanische und elektrische Sicherheitseinrichtungen
• Hublaufsperre bei starker Abnutzung der Tragmutter
• Motoren mit Überlastwärmeschutz



Lieferumfang Ravaglioli Radgreiferanlage RAV243:

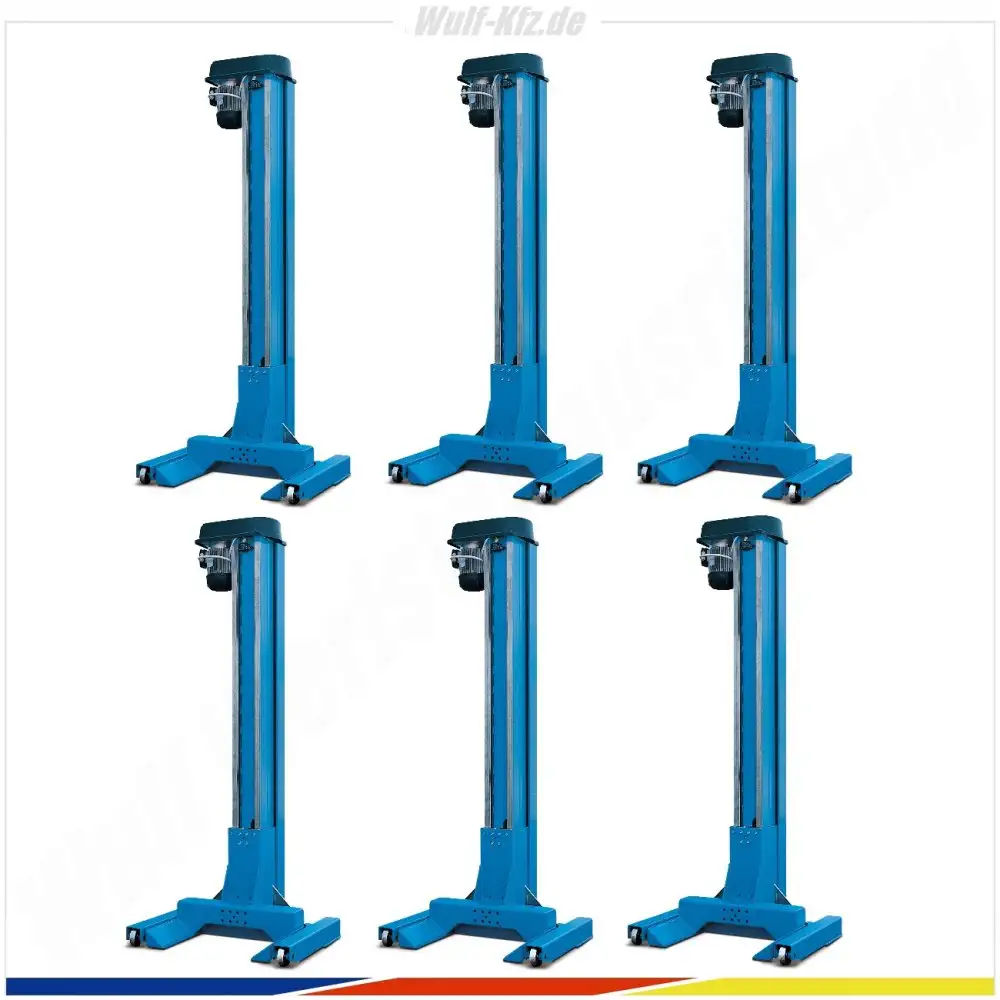

1x Ravaglioli Radgreiferanlage RAV243
    6 Säulen inkl. verstellbare Gabeln VAR240-260/F




Technische Daten Ravaglioli Radgreiferanlage RAV243:

Tragfähigkeit: 6 x 7.000 kg
Tragfähigkeit je Hubeinheit: 7.000 kg
Gabellänge: 452 mm
Aufnahmehöhe: 151 mm
Hubhöhe: 1.800 mm
Hubzeit: 135 s
Motorleistung je Säule: 2,4 kW
Elektroanschluss: 414 / 50 V/Hz
Breite: 1.100 mm
Höhe: 2.674 mm
Gewicht: (Master) 473 / (Slave) 455 kg
Raddurchmesser: 915 – 1.200 mm
Felgendurchmesser: min. 580 mm
Aufnahmelänge: 313 mm
