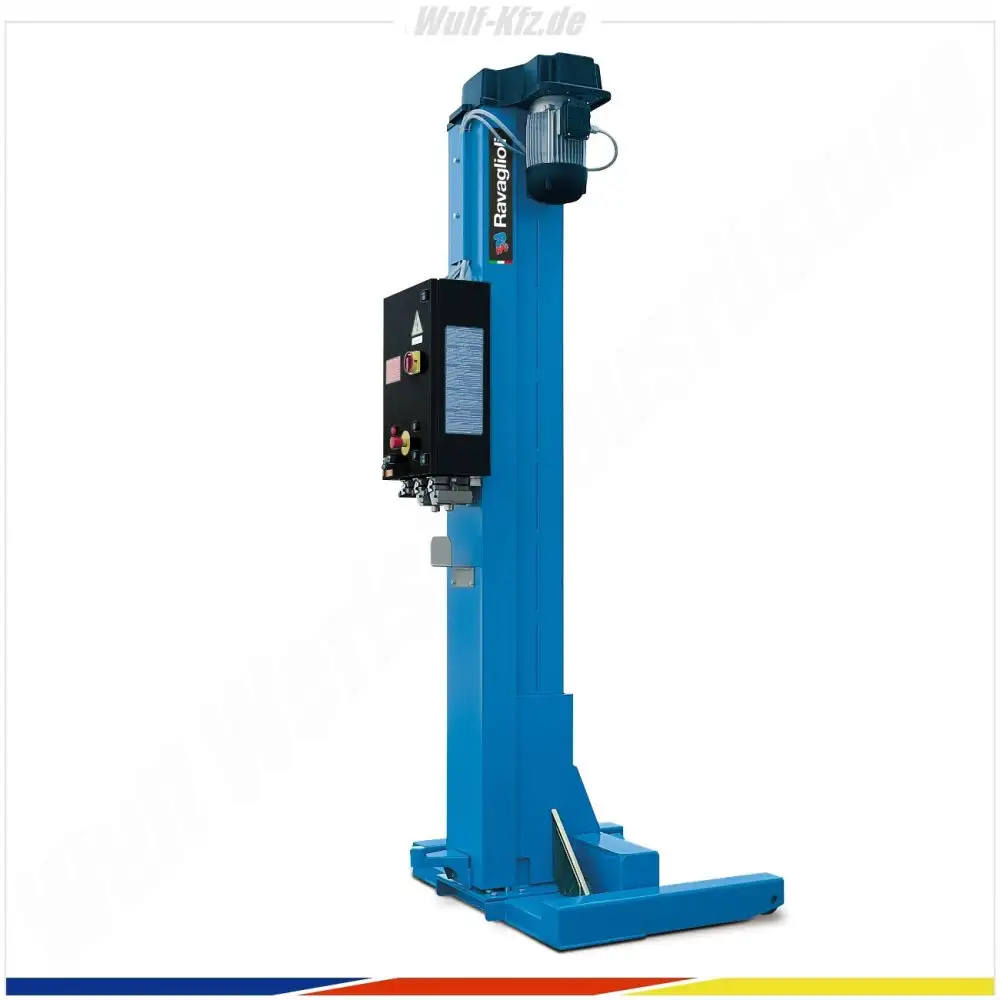

Radgreiferanlage von Ravaglioli - RAV245

Radgreifer für Lkw & Bus - Tragfähigkeit 7.000 kg pro Säule

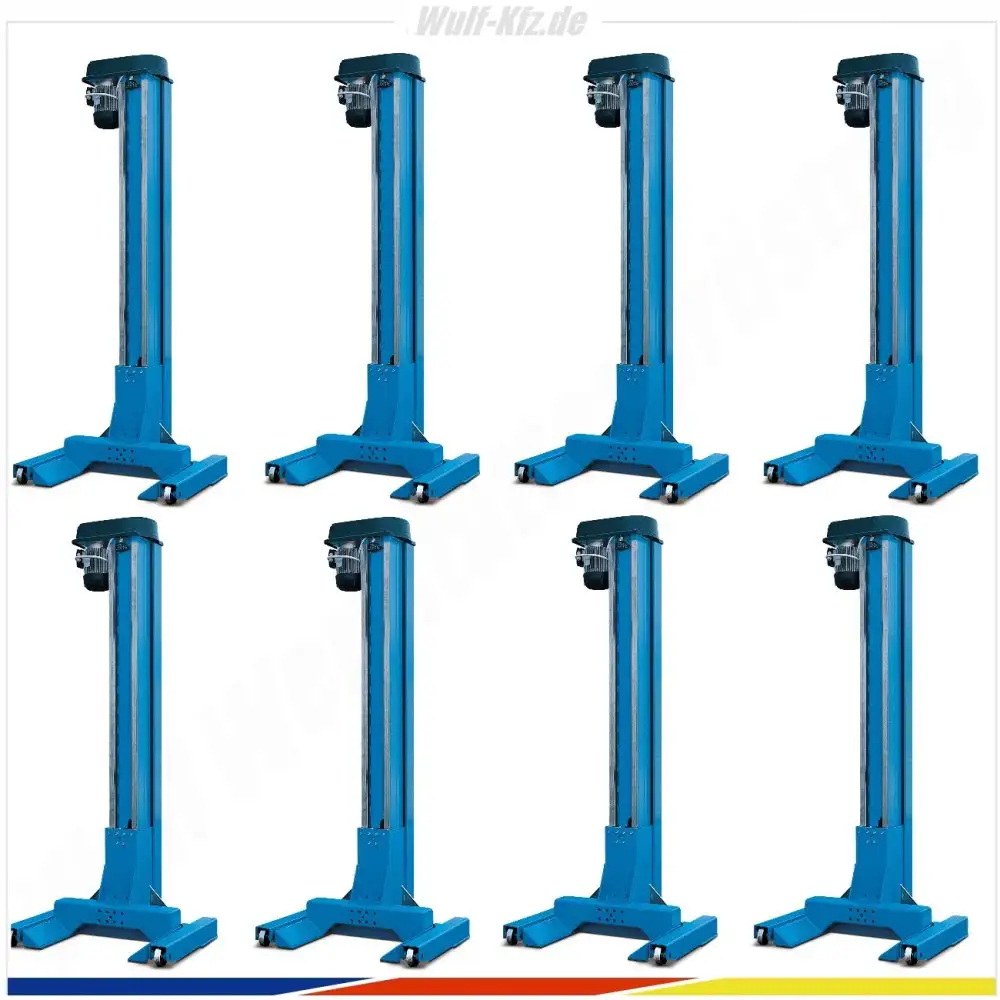

Die Ravaglioli Radgreiferanlage RAV245 überzeugt als leistungsstarke und zuverlässige Lösung für Werkstätten, Autohäuser und industrielle Anwendungen. Mit acht Säulen und einer Tragfähigkeit von 7.000 kg pro Hubeinheit ist sie optimal geeignet, um schwere Lkw- und Busräder sicher und präzise zu heben und zu positionieren.

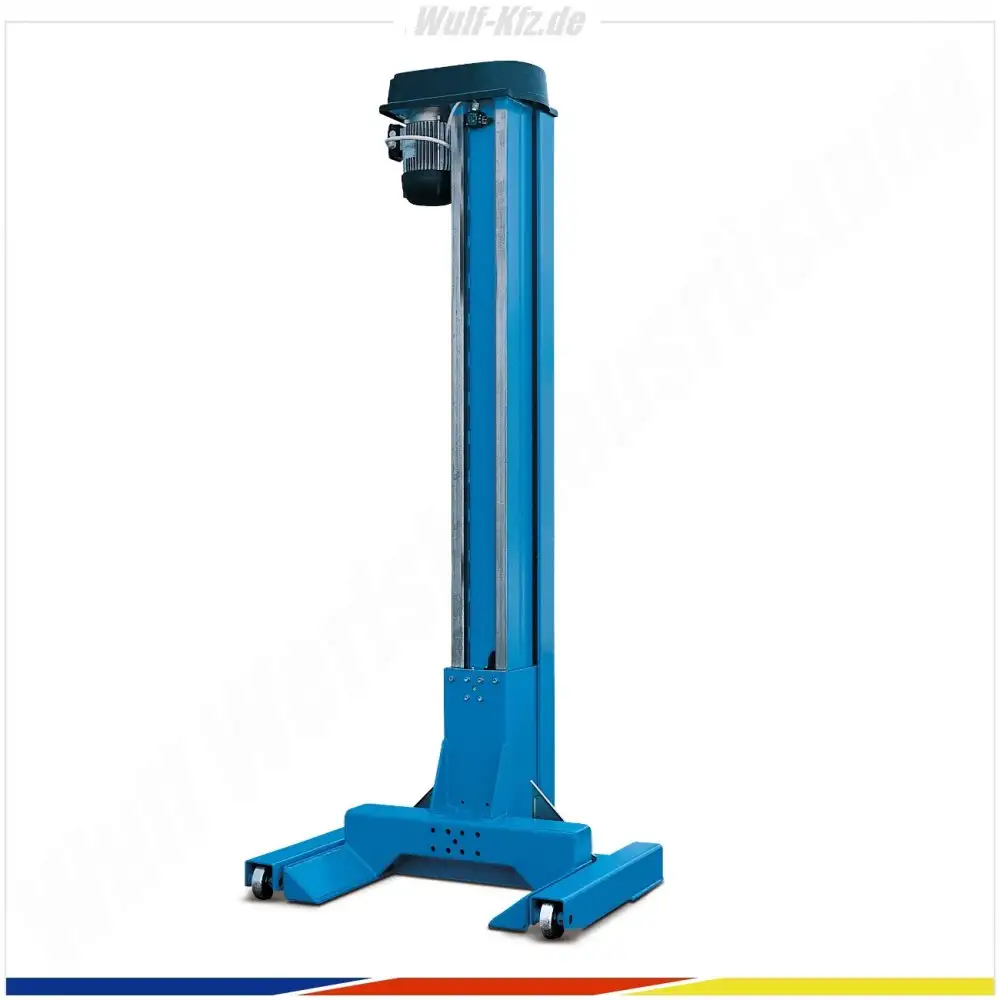

Die Säulen aus robustem Kastenblech mit Gleitprofil sorgen für die zuverlässige Führung der hochwiderstandsfähigen Stahlrollen. Die selbstschmierenden und wartungsfreien Hubwagen-Stahlrollen ermöglichen ein leichtes und sicheres Manövrieren der Anlage. Ein selbstbremsender Getriebemotor, direkt mit der Hubspindel verbunden, garantiert präzise Hubbewegungen. Die automatische Schmierung der Spindel-Trag- und Sicherheitsmuttergruppe reduziert den Wartungsaufwand und verlängert die Lebensdauer der Anlage.

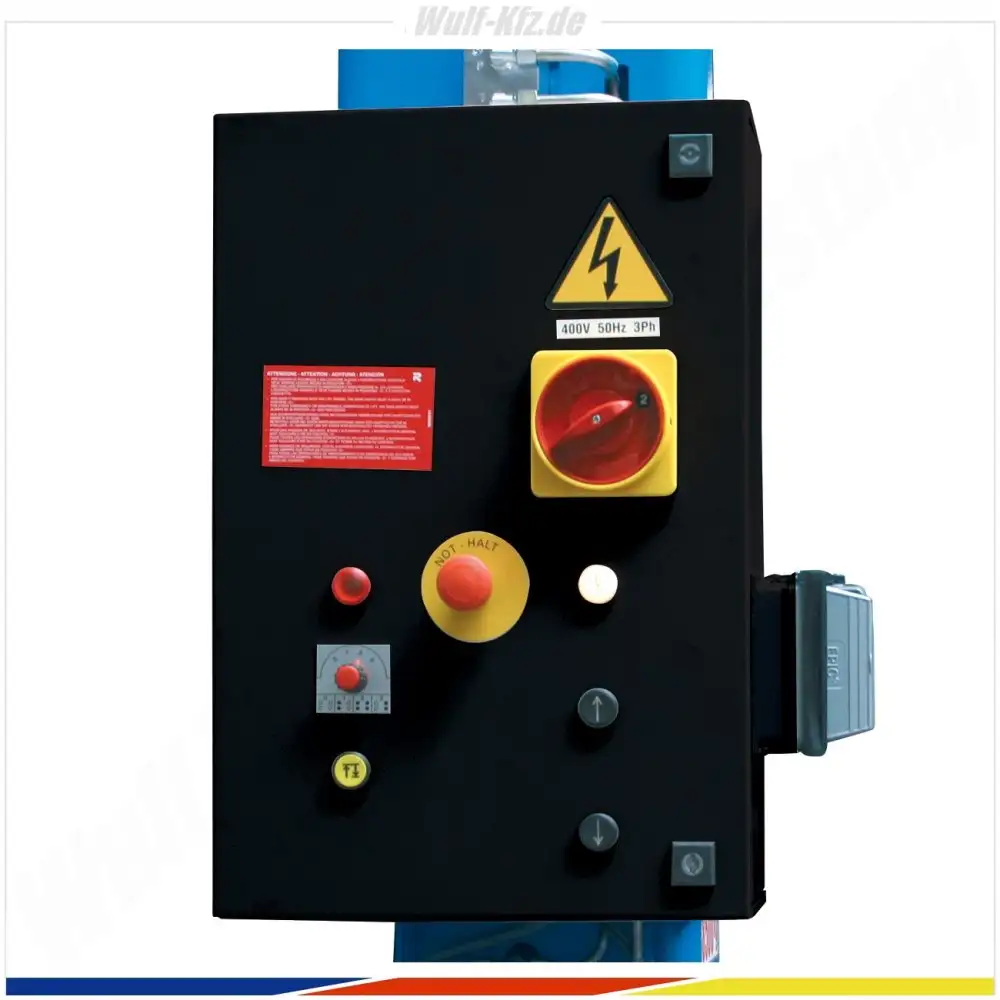

Die elektronische Gleichlaufkontrolle über SPS programmierbare Steuerung mit Eigendiagnosesystem sorgt für synchrones Heben aller Säulen und bietet automatischen Ausgleich sowie Not-Aus-Funktion. Über den Hauptschaltschrank lassen sich unterschiedliche Betriebsmodi wählen, darunter Kollektivbetrieb aller Säulen, Betrieb einzelner oder mehrerer Säulenpaare sowie Einzelbetrieb.

Die automatische Phasenfolge-Erkennung stellt eine fehlerfreie Bedienung sicher, während die 24 V-Niederspannungssteuerung mit Totmanntasten und Sicherheitsblockierung maximale Sicherheit während des Betriebs gewährleistet. Selbsttragende Stahlrollen, mechanische und elektrische Sicherheitsvorrichtungen sowie die Hublaufsperre bei starker Tragmutterabnutzung sorgen für Stabilität und zuverlässigen Schutz.

Mit einer Gabellänge von 452 mm, Aufnahmehöhe von 151 mm und Hubhöhe von 1.800 mm bietet die RAV245 Radgreiferanlage hohe Flexibilität. Die Hubzeit von 135 s, der Raddurchmesser von 924 bis 1.200 mm und ein Felgendurchmesser ab 580 mm machen die Anlage universell einsetzbar. Jetzt direkt im Onlineshop verfügbar, ist die Ravaglioli RAV245 Radgreiferanlage die ideale Wahl für professionelle Werkstätten und industrielle Anwendungen.




Hauptmerkmale Ravaglioli Radgreiferanlage RAV245:

• Säulen aus Kastenblech mit Gleitprofil für hochwiderstandsfähige Stahlrollen
• Hubwagen-Stahlrollen mit selbstschmierenden, wartungsfreien Lagern
• Selbstbremsender direkt mit der Hubspindel verbundener Getriebemotor
• Automatische Schmierung der Spindel-Trag/Sicherheitsmuttergruppe
• Elektronische Gleichlaufkontrolleinrichtung (SPS programmierbare Kontrolleinrichtung mit Eigendiagnosesystem) mit automatischem Ausgleich und Notaus
• Verschiedene auf dem Hauptschaltschrank selektierbare Betriebsmodalitäten
• Kollektivbetrieb aller selektierter Säulen
• Betrieb einer oder mehrerer Säulenpaare
• Einzelbetrieb
• Elektronische Einrichtung zur automatischen Bestimmung der korrekten Phasenfolge
• Niederspannungssteuerung (24 V) auf allen Säulen, mit Totmanntasten und Sicherheitsblockierung bei Interferenzen auf der bereits aktivierten Steuerung
• Selbsttragende Stahlrollen
• Mechanische und elektrische Sicherheitseinrichtungen
• Hublaufsperre bei starker Abnutzung der Tragmutter
• Motoren mit Überlastwärmeschutz



Technische Daten Ravaglioli Radgreiferanlage RAV245:

Tragfähigkeit: 8 x 7.000 kg
Tragfähigkeit je Hubeinheit: 7.000 kg
Gabellänge: 452 mm
Aufnahmehöhe: 151 mm
Hubhöhe: 1.800 mm
Hubzeit: 135 s
Motorleistung je Säule: 2,4 kW
Elektroanschluss: 422 / 50 V/Hz
Breite: 1.100 mm
Höhe: 2.674 mm
Gewicht: (Master) 450 / (Slave) 400 kg
Raddurchmesser: 924 – 1200 mm
Felgendurchmesser: min. 580 mm
Aufnahmelänge: 313 mm
