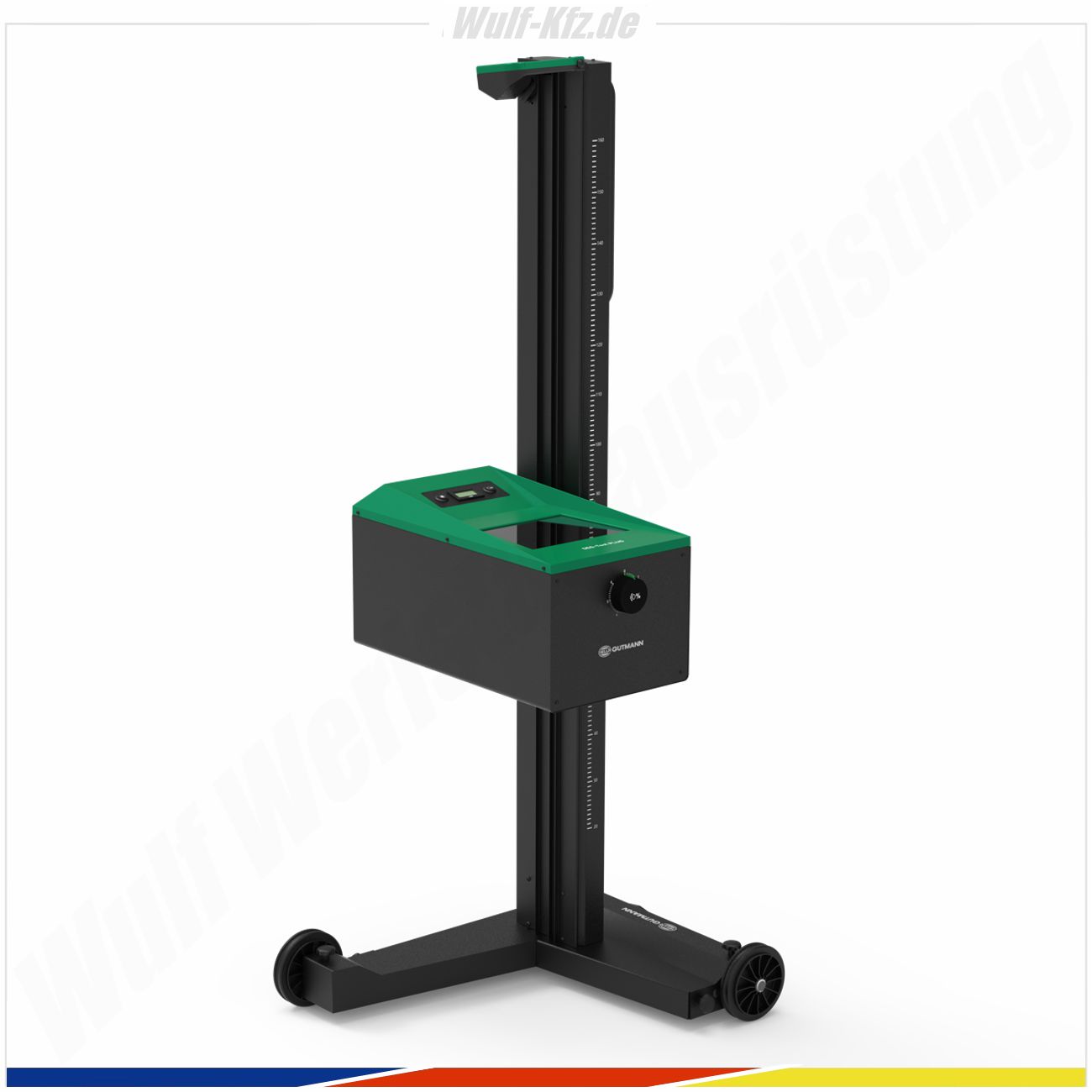

Hella Gutmann Scheinwerfereinstellgerät SEG-Tool PLUS

Analoges Scheinwerfereinstellgerät mit Laserausrichtung für Pkw, SUV und Transporter

Das Hella Gutmann SEG-Tool PLUS ist ein professionelles analoges Scheinwerfereinstellgerät für Kfz-Werkstätten und Autohäuser. Es verbindet ein bewährtes analoges Messprinzip mit präziser Laserausrichtung, digitalem Luxmeter und einem großen Arbeitsbereich bis 1.650 mm. Damit lassen sich Scheinwerfer an unterschiedlichsten Fahrzeugtypen zuverlässig prüfen und einstellen.

Im Gegensatz zu softwarebasierten Scheinwerfereinstellgeräten konzentriert sich das SEG-Tool PLUS bewusst auf einen direkten und unkomplizierten Arbeitsablauf. Das Gerät benötigt keine Softwarelizenz und verursacht keine laufenden Lizenzkosten. Positionieren, ausrichten, Lichtverteilung beurteilen und Scheinwerfer einstellen – die grundlegenden Funktionen stehen unmittelbar zur Verfügung.

Die große Fresnellinse mit 280 × 200 mm, der grüne 120°-Linienlaser und ein zusätzlicher Kreuzlinienlaser unterstützen eine präzise Positionierung und zuverlässige Beurteilung der Lichtverteilung. Durch den großen Höhenbereich eignet sich das SEG-Tool PLUS nicht nur für Pkw, sondern auch für SUV, Pick-ups, Transporter und weitere Fahrzeuge mit höher angeordneten Scheinwerfern.




Analoge Scheinwerfereinstellung ohne Software und Lizenzkosten

Das SEG-Tool PLUS setzt auf ein klassisches analoges Messprinzip und kombiniert dieses mit moderner, praxisgerechter Ausstattung.

Die Lichtverteilung des Scheinwerfers wird über Fresnellinse und Prüfschirm dargestellt und kann unmittelbar beurteilt werden. Ein digitales Luxmeter ergänzt die optische Prüfung.

Der große Vorteil im täglichen Werkstattbetrieb: Für die eigentliche Scheinwerferprüfung und -einstellung sind weder Softwareprozesse noch ein Lizenzmodell erforderlich.

Das macht das Hella Gutmann SEG-Tool PLUS besonders interessant für Werkstätten, die ein hochwertiges und unkompliziertes Scheinwerfereinstellgerät ohne laufende Lizenzkosten suchen.

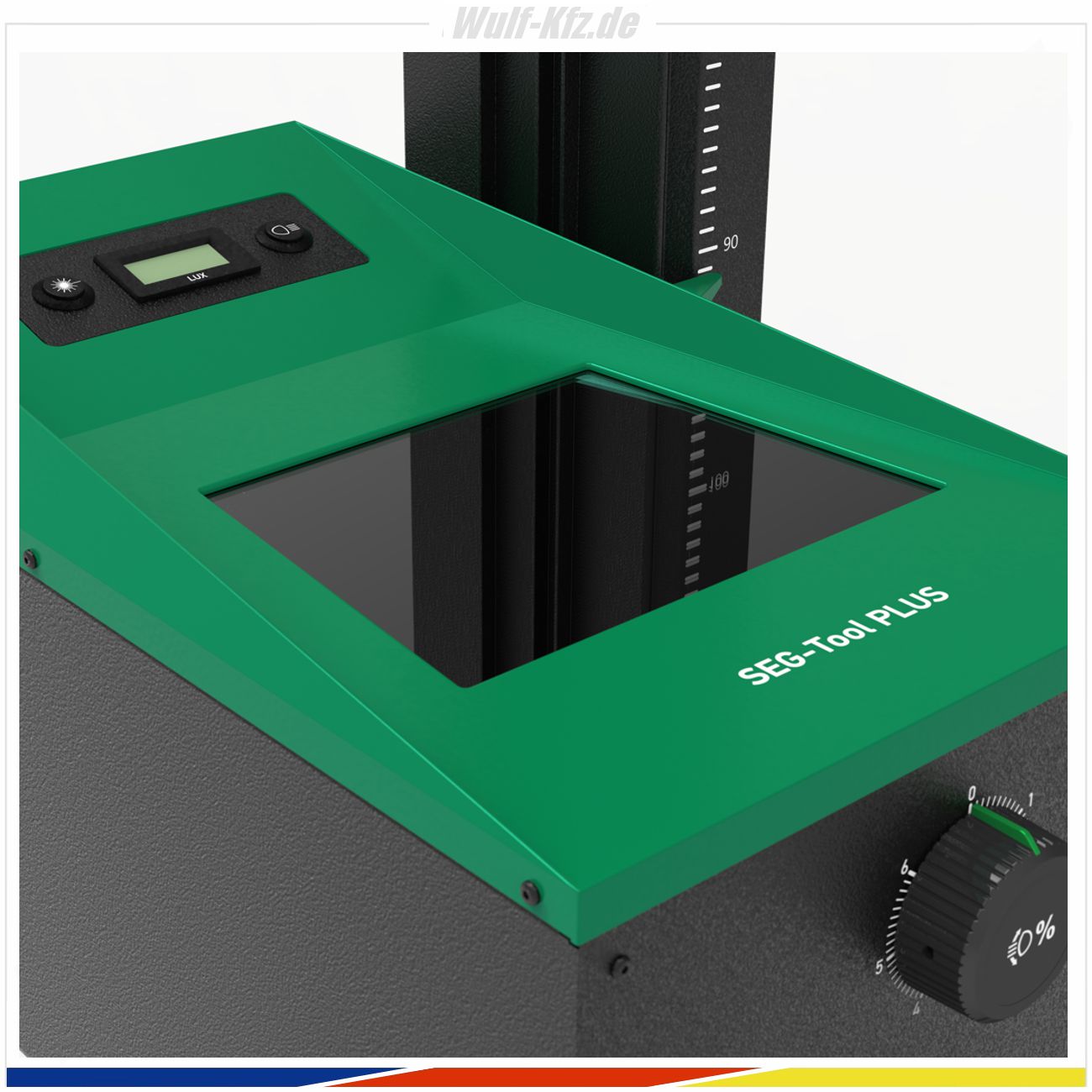

Große Fresnellinse für eine zuverlässige Beurteilung der Lichtverteilung

Moderne Fahrzeugscheinwerfer können breite und unterschiedlich ausgeprägte Lichtverteilungen erzeugen. Um diese zuverlässig beurteilen zu können, muss ein möglichst großer relevanter Bereich optisch erfasst werden.

Das SEG-Tool PLUS verfügt deshalb über eine großzügig dimensionierte Fresnellinse mit 280 × 200 mm.

Sie unterstützt die zuverlässige Darstellung auch breiter und verteilter Lichtbilder und bietet dem Techniker eine klare Grundlage für die anschließende Einstellung.

Veränderungen während der Scheinwerfereinstellung lassen sich unmittelbar auf dem Prüfschirm nachvollziehen. Damit bleibt der Einstellvorgang transparent und direkt kontrollierbar.




Bis 1.650 mm Arbeitsbereich für unterschiedliche Fahrzeugtypen

Pkw, SUV, Pick-ups und Transporter unterscheiden sich erheblich hinsichtlich Fahrzeughöhe und Position der Scheinwerfer. Ein universell eingesetztes Scheinwerfereinstellgerät muss deshalb einen entsprechend großen Höhenbereich abdecken.

Mit einem Arbeitsbereich bis 1.650 mm bietet das Hella Gutmann SEG-Tool PLUS viel Flexibilität für unterschiedliche Fahrzeugklassen.

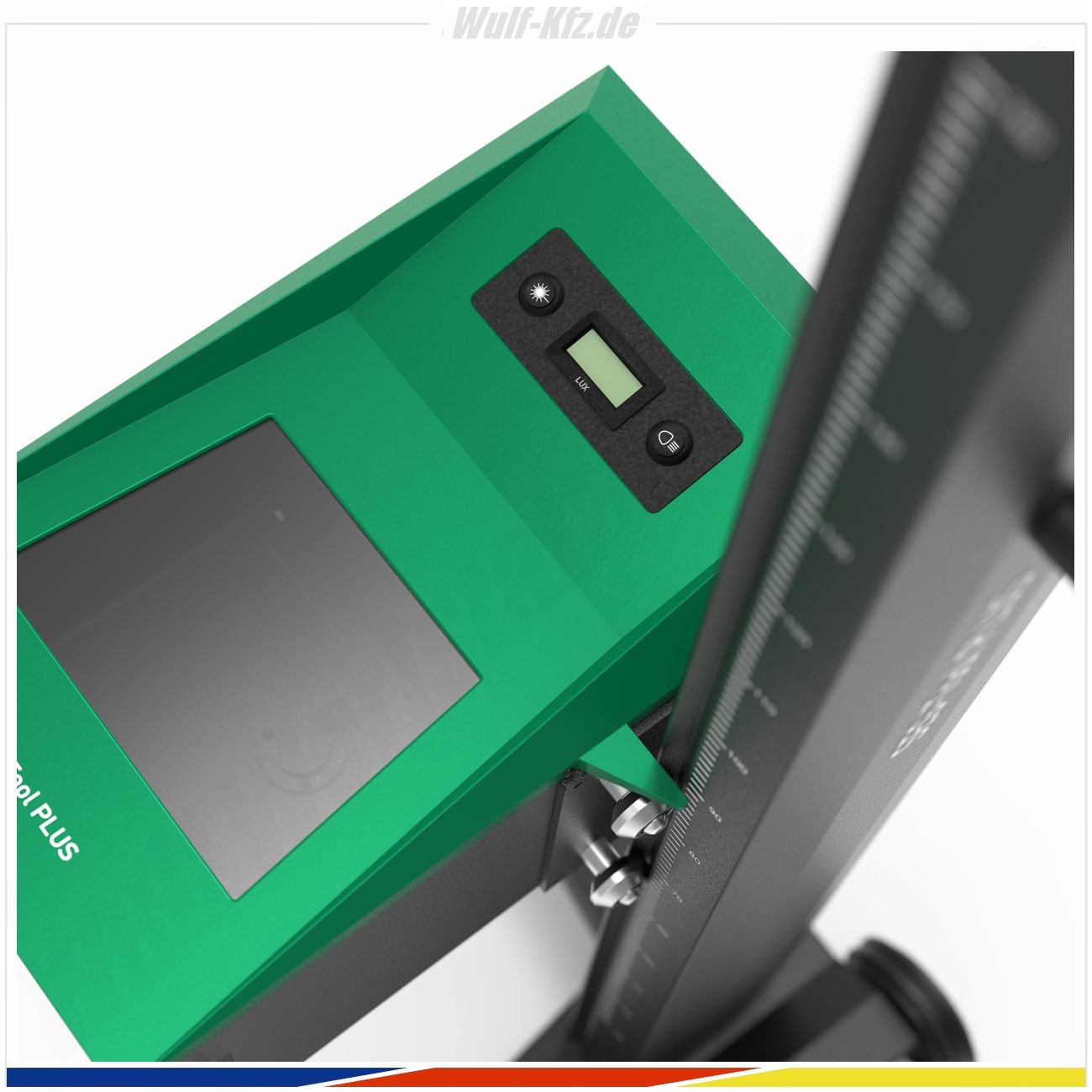

Der Optikkasten lässt sich stufenlos an die jeweilige Scheinwerferhöhe anpassen. Die Aluminiumsäule ist dafür mit einem Gegengewicht ausgestattet, das eine leichtgängige und kontrollierte Höhenverstellung unterstützt.

Gerade in Mehrmarkenwerkstätten mit häufig wechselnden Fahrzeugtypen reduziert dies den Aufwand beim Einrichten des Messplatzes.




Präzise Fahrzeugausrichtung mit grünem 120°-Linienlaser

Eine zuverlässige Scheinwerfereinstellung beginnt bereits mit der korrekten Positionierung des Einstellgeräts.

Das SEG-Tool PLUS verfügt über einen grünen 120°-Linienlaser, der den Techniker bei der Ausrichtung des Geräts zur Fahrzeuglängsachse unterstützt.

Die gut sichtbare Laserlinie schafft eine eindeutige optische Orientierung und erleichtert eine schnelle und reproduzierbare Positionierung des Scheinwerfereinstellgeräts.

Dadurch lässt sich der vorbereitende Arbeitsschritt effizient durchführen, bevor die eigentliche Prüfung der Lichtverteilung beginnt.




Kreuzlinienlaser für die exakte Positionierung am Scheinwerfer

Nach der Ausrichtung zum Fahrzeug muss der Optikkasten korrekt vor dem jeweiligen Scheinwerfer positioniert werden.

Hierfür besitzt das SEG-Tool PLUS zusätzlich einen grünen Kreuzlinienlaser. Dieser unterstützt die genaue Positionierung zur Scheinwerfermitte und reduziert die Abhängigkeit von einer rein visuellen Ausrichtung nach Augenmaß.

Die Kombination aus 120°-Linienlaser und Kreuzlinienlaser schafft damit einen klaren Ablauf:

Fahrzeug ausrichten → Scheinwerferposition bestimmen → Lichtverteilung prüfen → Scheinwerfer einstellen.

Das erleichtert den täglichen Einsatz und schafft eine zuverlässige Ausgangsbasis für die eigentliche Messung.

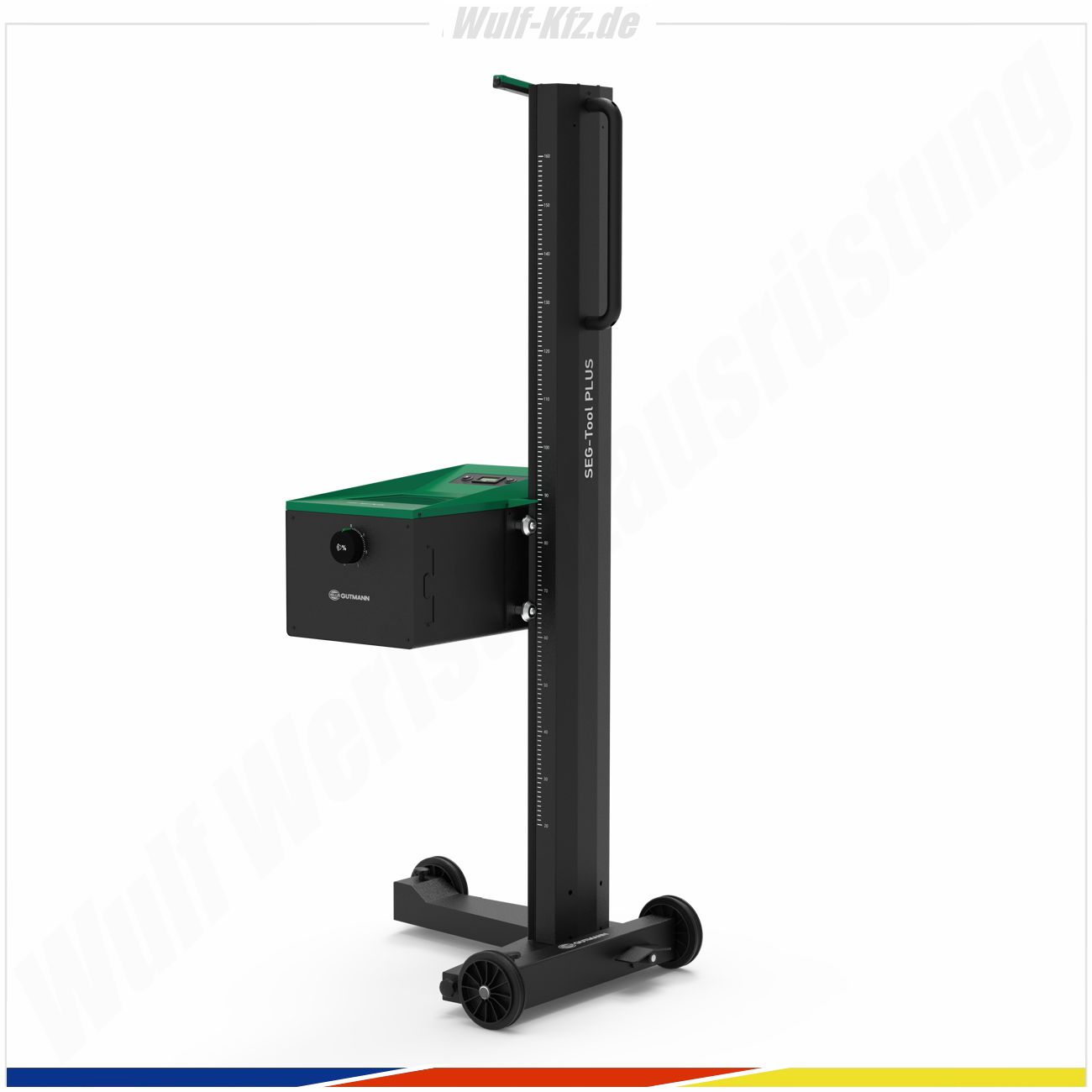

Leichtgängige Höhenverstellung mit Gegengewicht

Bei mehreren Fahrzeugen pro Tag muss sich ein Scheinwerfereinstellgerät schnell an unterschiedliche Arbeitshöhen anpassen lassen.

Die Aluminiumsäule mit Gegengewicht unterstützt eine leichtgängige, stufenlose Höhenverstellung des Optikkastens. Kugelgelagerte Führungsrollen sorgen dabei für eine kontrollierte Bewegung entlang der Säule.

So kann die Optikeinheit ohne unnötigen Kraftaufwand auf die jeweilige Scheinwerferhöhe eingestellt werden.

Das ist besonders praktisch bei häufig wechselnden Fahrzeugklassen – beispielsweise wenn auf einen klassischen Pkw direkt ein SUV oder Transporter folgt.




Mobiles und komfortables Handling im Werkstattalltag

Auch die Positionierung auf dem Werkstattboden wurde auf einen unkomplizierten Arbeitsablauf ausgelegt.

Drei laufruhige TPU-Laufrollen ermöglichen ein komfortables Bewegen des SEG-Tool PLUS zwischen verschiedenen Fahrzeugpositionen. Über ein Fußpedal lässt sich die Säulenrotation bei Bedarf arretieren.

Dadurch kann der Techniker das Gerät schnell vor dem Fahrzeug positionieren und anschließend für die Messung vorbereiten.

Zusammen mit der stufenlosen Höhenverstellung und der laserunterstützten Ausrichtung entsteht ein praxisgerechtes Bedienkonzept für den täglichen Werkstatteinsatz.




Hauptmerkmale Hella Gutmann SEG-Tool PLUS:

• Professionelles analoges Scheinwerfereinstellgerät
• Geeignet für unterschiedliche Fahrzeugklassen
• Arbeitsbereich bis 1.650 mm
• Große Fresnellinse mit 280 × 200 mm
• Analoge Beurteilung der Lichtverteilung
• Digitales Luxmeter
• Grüner 120°-Linienlaser zur Ausrichtung an der Fahrzeuglängsachse
• Grüner Kreuzlinienlaser zur Positionierung vor dem Scheinwerfer
• Stufenlose Höhenverstellung
• Aluminiumsäule mit Gegengewicht
• Kugelgelagerte Führungsrollen
• Drei laufruhige TPU-Laufrollen
• Fußpedal zur Arretierung der Säulenrotation
• Keine zusätzliche Diagnosesoftware erforderlich
• Kein Software-Lizenzmodell
• Keine laufenden Lizenzkosten
• Direkt einsatzbereit für die professionelle Scheinwerfereinstellung
• Ideal für Kfz-Werkstätten und Autohäuser



Scheinwerfereinstellung für Pkw, SUV und Transporter

Der große Arbeitsbereich macht das SEG-Tool PLUS besonders flexibel. Unterschiedliche Scheinwerferhöhen können schnell ausgeglichen werden, ohne dass das Gerät auf einen einzelnen Fahrzeugtyp beschränkt ist.

Das Scheinwerfereinstellgerät eignet sich insbesondere für:

• Pkw
• SUV
• Pick-ups
• Transporter
• Fahrzeuge mit höher positionierten Scheinwerfern
• unterschiedliche Fahrzeugtypen im Mehrmarkenbetrieb

Damit ist das SEG-Tool PLUS besonders für Werkstätten interessant, die mit einem einzigen Gerät ein breites Fahrzeugportfolio abdecken möchten.




SEG-Tool PLUS oder SEG-Tool PRO?

Das Hella Gutmann SEG-Tool PLUS und das SEG-Tool PRO verfolgen unterschiedliche Konzepte.

Das SEG-Tool PLUS arbeitet mit einem analogen Messprinzip und digitalem Luxmeter. Es konzentriert sich auf eine direkte und unkomplizierte Scheinwerfereinstellung ohne Software- oder Lizenzprozess. Die große Fresnellinse, der Arbeitsbereich bis 1.650 mm sowie Linien- und Kreuzlinienlaser unterstützen den Techniker bei der Positionierung und Einstellung.

Das SEG-Tool PRO setzt dagegen auf kamerabasierte digitale Messtechnik und ein 10,1-Zoll-Touchdisplay. Zusätzlich können fahrzeugspezifische Daten, digitale Messreports und – abhängig von der Lizenz – herstellerspezifische Einstellalgorithmen und Funktionen für komplexe adaptive Lichtsysteme genutzt werden.

Damit eignet sich das SEG-Tool PLUS besonders für Werkstätten, die eine leistungsfähige analoge Lösung ohne laufende Lizenzkosten suchen, während das SEG-Tool PRO stärker auf digitalisierte und datenbasierte Einstellprozesse ausgerichtet ist.




Für wen eignet sich das Hella Gutmann SEG-Tool PLUS?

Das SEG-Tool PLUS richtet sich insbesondere an:

• Freie Kfz-Werkstätten
• Mehrmarkenwerkstätten
• Autohäuser und Servicebetriebe
• Karosserie- und Unfallinstandsetzungsbetriebe
• Werkstätten mit regelmäßigem Scheinwerferservice
• Betriebe mit Pkw, SUV und Transportern
• Werkstätten, die bewusst ohne Software-Lizenzmodell arbeiten möchten

Durch das analoge Messprinzip steht die eigentliche Scheinwerfereinstellung im Mittelpunkt. Das macht das Gerät zu einer praxisorientierten Lösung für den täglichen Einsatz.




Warum Hella Gutmann SEG-Tool PLUS?

Das Hella Gutmann SEG-Tool PLUS verbindet präzise Scheinwerfereinstellung mit einem bewusst unkomplizierten Bedienkonzept.

Die große 280 × 200 mm Fresnellinse unterstützt die Beurteilung unterschiedlicher Lichtverteilungen. Mit einem Arbeitsbereich bis 1.650 mm können verschiedenste Fahrzeugtypen abgedeckt werden. Zwei grüne Laser erleichtern die präzise Positionierung zum Fahrzeug und vor dem jeweiligen Scheinwerfer.

Gleichzeitig verzichtet das Gerät auf unnötige Softwareprozesse. Es fallen keine Software- oder Lizenzkosten für die grundlegende Scheinwerfereinstellung an.

Damit ist das SEG-Tool PLUS eine interessante Lösung für Werkstätten, die ein professionelles, flexibles und direkt einsatzbereites Scheinwerfereinstellgerät für den täglichen Werkstattbetrieb benötigen.




Lieferumfang Hella Gutmann SEG-Tool PLUS:

1x SEG-Tool PLUS Optikkasten
1x SEG-Tool Säule
1x Laservisier
1x SEG-Tool Fuß inkl. Laufrollen
1x Schnellstartanleitung / Sicherheitsanleitung




Technische Ausstattung Hella Gutmann SEG-Tool PLUS:

Messprinzip: analog
Lichtstärkemessung: digitales Luxmeter
Fresnellinse: 280 × 200 mm
Arbeitsbereich: bis 1.650 mm
Fahrzeugausrichtung: grüner 120°-Linienlaser
Scheinwerferpositionierung: grüner Kreuzlinienlaser
Höhenverstellung: stufenlos
Säule: Aluminium mit Gegengewicht
Führung: kugelgelagerte Führungsrollen
Fahrwerk: 3 TPU-Laufrollen
Arretierung: Fußpedal für Säulenrotation
Software erforderlich: nein
Lizenz erforderlich: nein
Laufende Lizenzkosten: keine
