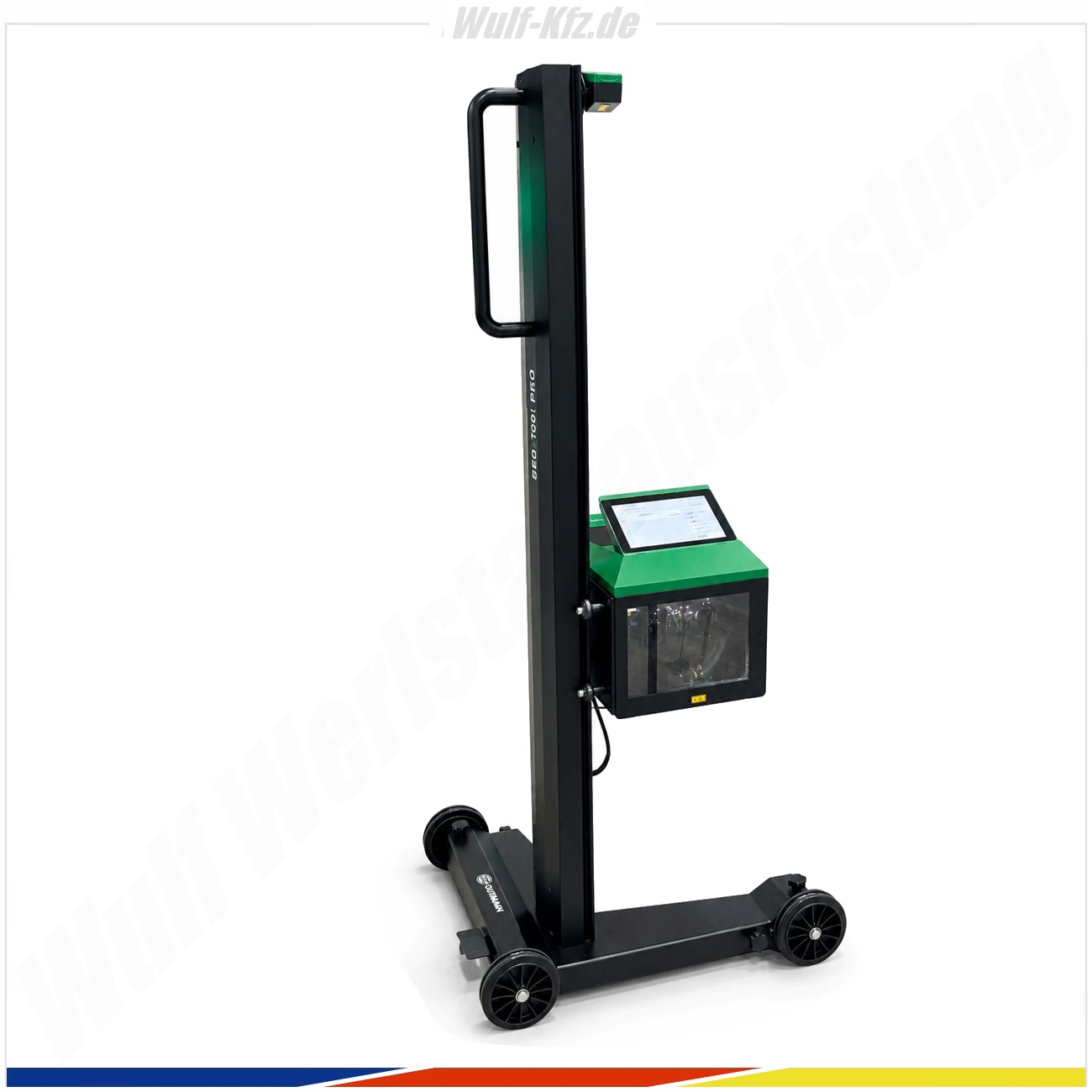

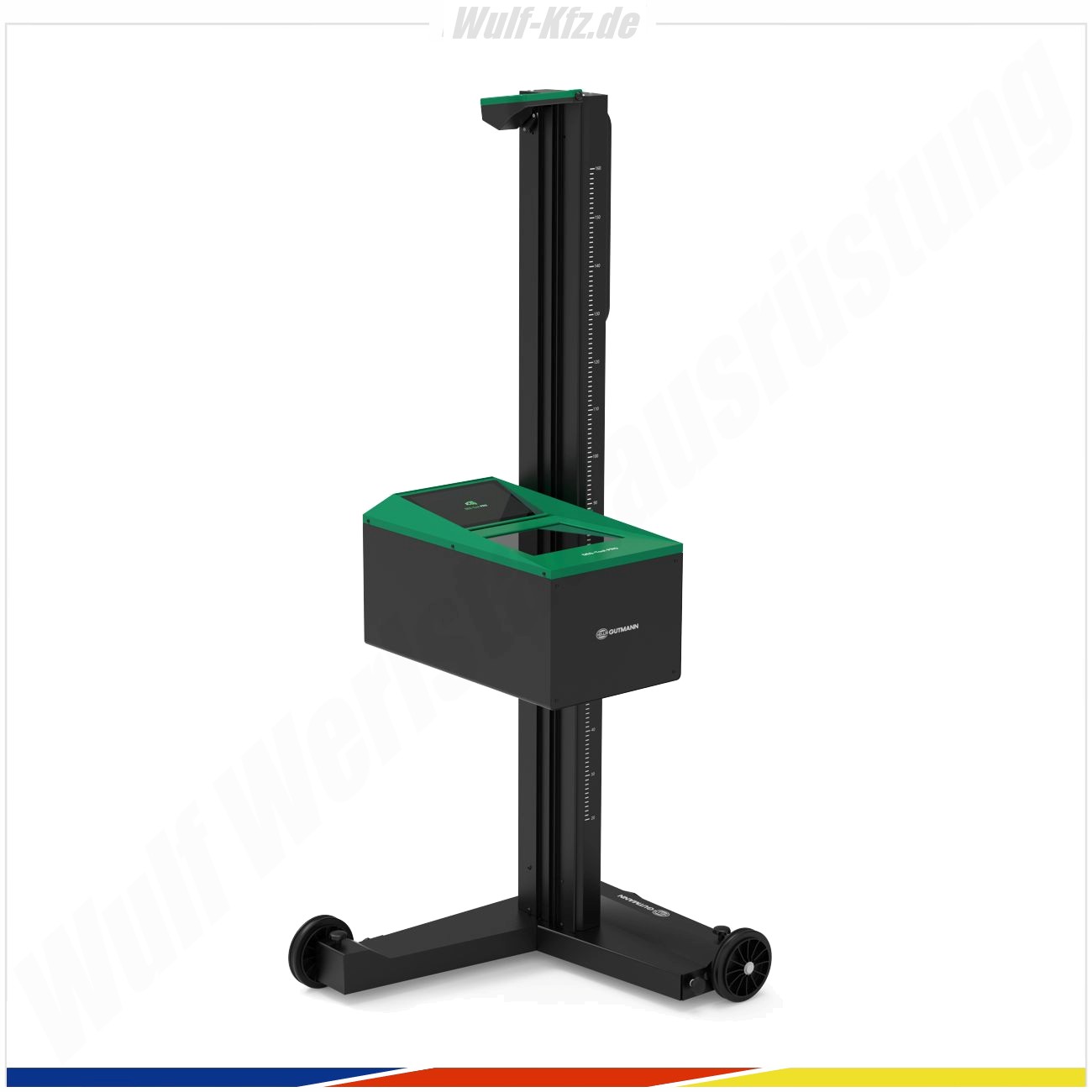

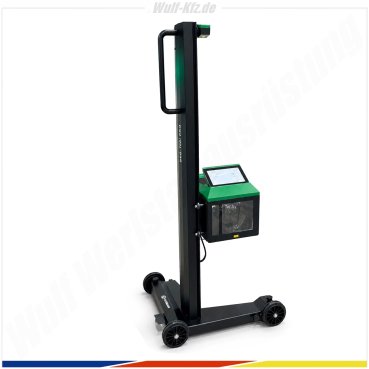

Hella Gutmann Scheinwerfereinstellgerät SEG-Tool PRO

Digitales Scheinwerfereinstellgerät mit Kameramesstechnik für LED-, Matrix-LED- und adaptive Lichtsysteme

Das Hella Gutmann SEG-Tool PRO ist ein digitales Scheinwerfereinstellgerät für die professionelle Prüfung und Einstellung moderner Fahrzeugbeleuchtung. Kamerabasierte Messtechnik, fahrzeugspezifische Daten und ein großes 10,1-Zoll-Touchdisplay unterstützen Kfz-Werkstätten und Autohäuser bei einer schnellen, präzisen und nachvollziehbaren Scheinwerfereinstellung.

Dabei geht das SEG-Tool PRO deutlich über die reine Erfassung einer Hell-Dunkel-Grenze hinaus. Das System verbindet die gemessene Lichtverteilung mit relevanten Fahrzeuginformationen und unterstützt den Anwender bei der Auswahl des passenden Prüf- und Einstellverfahrens. Besonders bei modernen LED-Scheinwerfern, Matrix-LED-Systemen und adaptiven Lichtsystemen entsteht dadurch ein strukturierter Arbeitsablauf von der Fahrzeugidentifikation bis zum digitalen Messreport.

Die kostenfreie Light-Lizenz PRO 1 stellt bereits die wesentlichen Funktionen für die professionelle Scheinwerferprüfung und -einstellung bereit. Für anspruchsvollere Lichtsysteme kann das SEG-Tool PRO mit der optionalen Light-Lizenz PRO 2-Add-on um zusätzliche Funktionen wie herstellerspezifische Einstellalgorithmen, AFS-Auswahlassistent und die Anbindung an die Hella Gutmann Diagnosesoftware erweitert werden.




Kamerabasierte Scheinwerfermessung in Echtzeit

Das Herzstück des Hella Gutmann SEG-Tool PRO ist die kamerabasierte Erfassung der Lichtverteilung. Eine 1-Megapixel-Kamera und leistungsfähige Elektronik sorgen für eine schnelle Bildaufnahme und präzise Auswertung direkt im Gerät.

Die erfasste Lichtverteilung wird flüssig und nahezu in Echtzeit dargestellt. Veränderungen während der Scheinwerfereinstellung werden dadurch unmittelbar sichtbar. Der Techniker kann schnell beurteilen, wie sich eine Korrektur auf die Lichtverteilung auswirkt.

Gerade bei komplexeren Scheinwerfersystemen erleichtert diese direkte Visualisierung die Beurteilung und unterstützt einen effizienten Einstellprozess.

Eine große Fresnellinse mit 280 × 200 mm unterstützt die optische Erfassung. Der automatische Niveauausgleich trägt zusätzlich zu einem komfortablen und reproduzierbaren Messablauf bei.

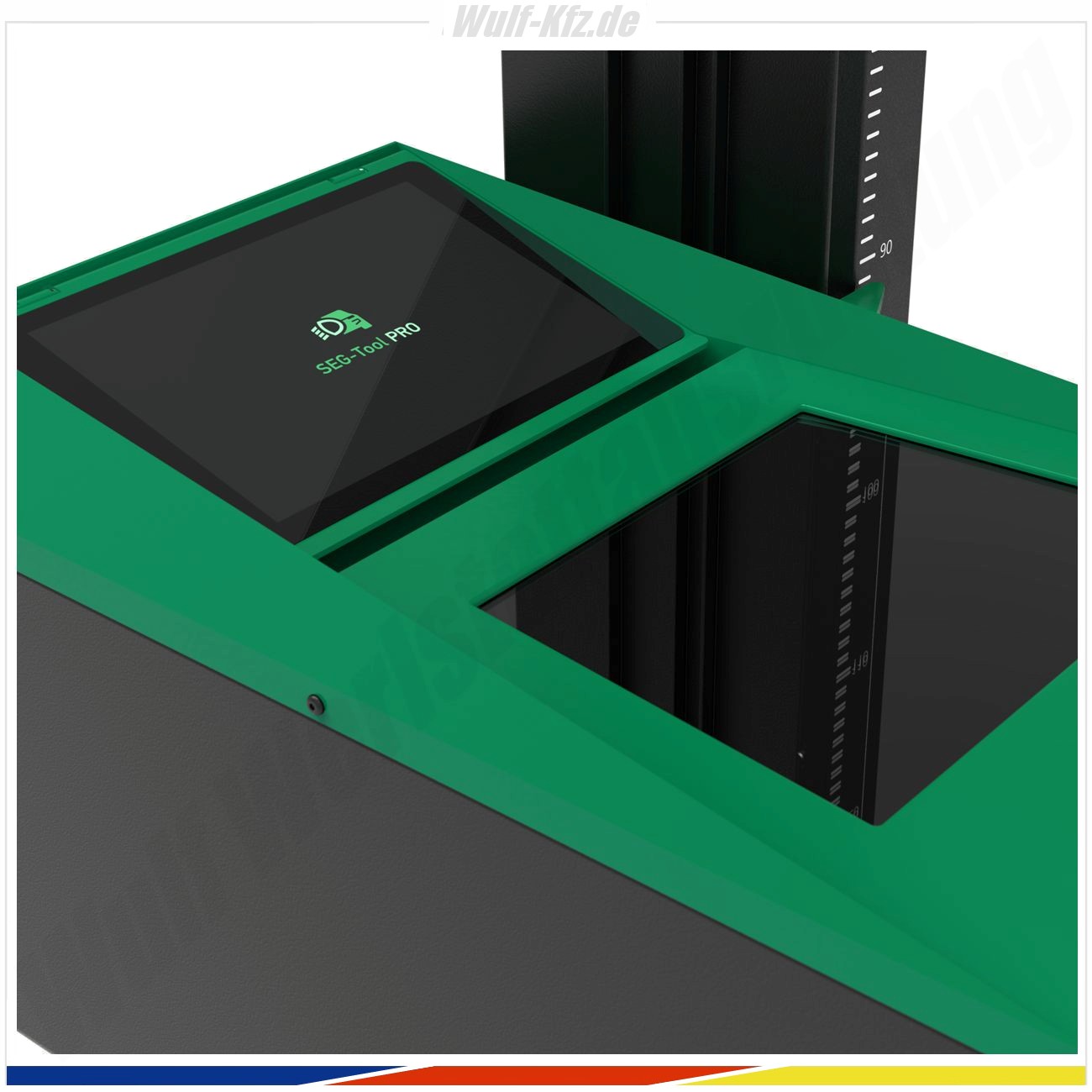

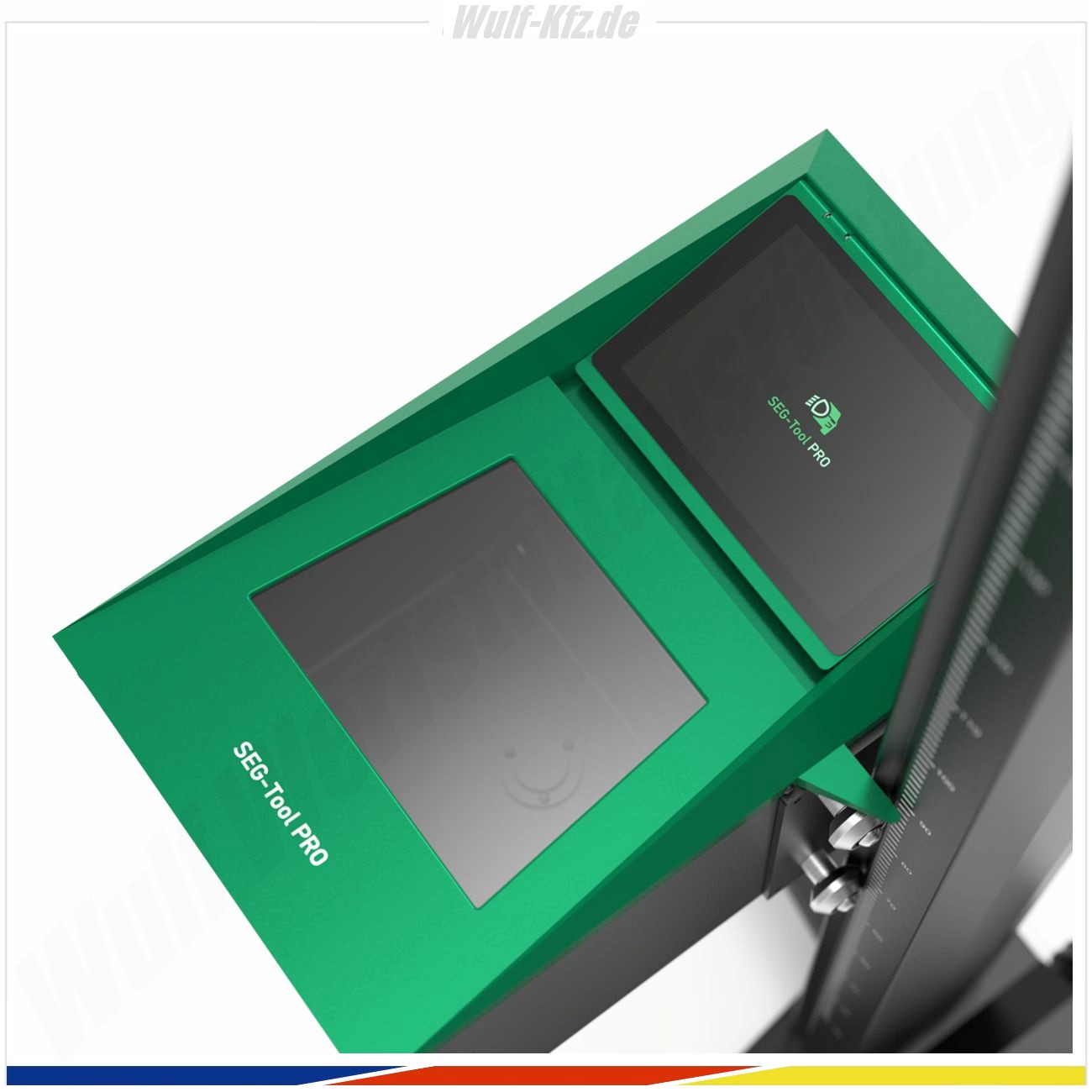

Großes 10,1-Zoll-Touchdisplay direkt am Scheinwerfereinstellgerät

Messwerte, Fahrzeuginformationen und die erfasste Lichtverteilung werden auf einem großen 10,1-Zoll-Touchdisplay direkt am SEG-Tool PRO dargestellt.

Das Display ist klappbar und von beiden Seiten bedien- beziehungsweise einsehbar. Dadurch bleiben die relevanten Informationen auch aus unterschiedlichen Arbeitspositionen gut sichtbar.

Die direkte Bedienung am Scheinwerfereinstellgerät reduziert zusätzliche Arbeitsschritte und ermöglicht einen übersichtlichen Ablauf während der Prüfung und Einstellung.




Fahrzeugspezifische Daten für die richtige Scheinwerfereinstellung

Moderne Scheinwerfersysteme unterscheiden sich je nach Fahrzeughersteller, Modell und Lichttechnologie erheblich. Eine präzise Messung allein genügt deshalb nicht immer. Ebenso wichtig sind die korrekten Sollwerte und das vom Hersteller vorgesehene Einstellverfahren.

Das Hella Gutmann SEG-Tool PRO integriert fahrzeugspezifische Informationen direkt in den Arbeitsprozess.

Die Fahrzeugauswahl kann unter anderem erfolgen über:

• Fahrzeugdatenbank
• VIN
• HSN/TSN
• Kennzeichen
• Car History
• individuelle Fahrzeuganlage

Damit stehen die relevanten Informationen dort zur Verfügung, wo sie tatsächlich benötigt werden. Der Techniker muss Fahrzeug- und Einstelldaten nicht umständlich aus verschiedenen Quellen zusammensuchen.

Mit entsprechender Ausstattung und Lizenz können bereits ausgewählte Fahrzeugdaten zudem von kompatiblen Hella Gutmann Diagnosegeräten übernommen werden.




Adaptive Lichtsysteme und Matrix-LED professionell einstellen

Adaptive Frontlichtsysteme, Matrix-LED-Scheinwerfer und blendfreie Fernlichtsysteme stellen deutlich höhere Anforderungen an die professionelle Scheinwerfereinstellung.

Lichtverteilung und Einstellverfahren können sich je nach Hersteller und Fahrzeug erheblich unterscheiden. Deshalb ist nicht nur entscheidend, eine Abweichung zu erkennen. Der Techniker muss auch die korrekte Lichtverteilung identifizieren und das passende Einstellverfahren auswählen.

Mit der optionalen Light-Lizenz PRO 2-Add-on stellt das SEG-Tool PRO hierfür herstellerspezifische Einstellalgorithmen zur Verfügung.

Zusätzliche Unterstützung bietet der AFS-Auswahlassistent. Über einen Soll-Ist-Vergleich hilft er dabei, die gemessene Lichtverteilung mit hinterlegten Referenzen abzugleichen und das passende Verfahren beziehungsweise den richtigen Einstellalgorithmus auszuwählen.

Damit unterstützt das SEG-Tool PRO Werkstätten auch bei komplexeren Lichtsystemen, bei denen klassische Einstellverfahren an ihre Grenzen kommen.




Digitaler Messreport für nachvollziehbare Ergebnisse

Eine professionelle Scheinwerfereinstellung endet beim SEG-Tool PRO nicht mit dem Einstellvorgang. Die Ergebnisse können digital dokumentiert und für spätere Arbeiten wieder aufgerufen werden.

Der digitale Messreport enthält relevante Kunden- und Fahrzeuginformationen sowie Messergebnisse und erfasste Lichtverteilungen. Dadurch lässt sich nachvollziehen, was am Fahrzeug geprüft und eingestellt wurde.

Das bietet Vorteile bei Kundenrückfragen, Folgearbeiten und der internen Qualitätssicherung.

Der Messreport kann außerdem per E-Mail versendet werden.




Car History für wiederkehrende Fahrzeuge

Über die integrierte Car History können bereits bearbeitete Fahrzeuge und frühere Lichteinstellungen wieder aufgerufen werden.

Kommt ein bekanntes Fahrzeug erneut in die Werkstatt, muss der Datensatz nicht vollständig neu angelegt werden. Vorherige Informationen stehen für die erneute Prüfung zur Verfügung und beschleunigen damit den Arbeitsablauf.

Mit der erweiterten Cloud-Car-History der optionalen PRO-2-Erweiterung können Daten zusätzlich gesichert und wiederhergestellt werden.

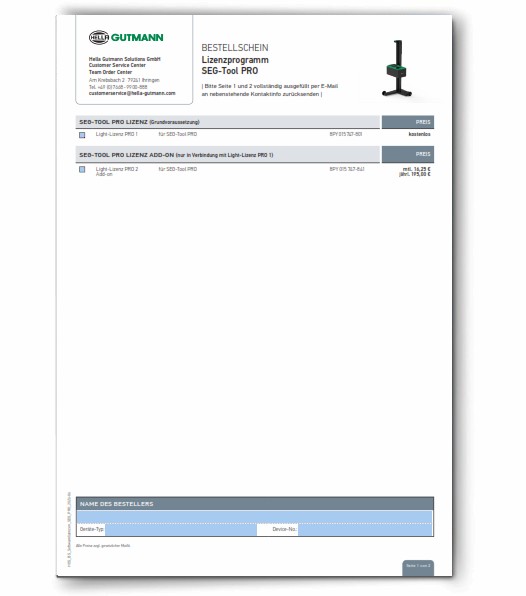

Light-Lizenz PRO 1 - kostenfreie Basis für den Werkstattalltag

Das Lizenzkonzept ermöglicht den Einstieg ohne kostenpflichtige Erweiterung. Die Light-Lizenz PRO 1 bildet die kostenfreie Basis und stellt die wesentlichen Funktionen für die professionelle Scheinwerferprüfung und -einstellung bereit.

Zum Funktionsumfang gehören:

• Aktuelle Light-OS-Gerätesoftware
• Automatischer Niveauausgleich
• Fahrzeugauswahl über Fahrzeugdatenbank
• Individuelle Fahrzeuganlage
• Car History mit Historie der Lichteinstellungen
• Digitaler Messreport
• Bildschirmspiegelung auf externe Anzeigegeräte
• Versand des Messreports per E-Mail
• Workshop-Net-Anbindung
• Regelmäßige Softwareupdates
• Regelmäßige Sicherheitsupdates
• Regelmäßige Datenbankupdates

Damit deckt das SEG-Tool PRO bereits mit der Basislizenz zahlreiche Aufgaben der täglichen Scheinwerferprüfung und -einstellung ab.




Light-Lizenz PRO 2 - Add-on für anspruchsvolle Lichtsysteme

Werkstätten, die regelmäßig mit komplexen und adaptiven Scheinwerfersystemen arbeiten, können den Funktionsumfang mit der optionalen Light-Lizenz PRO 2-Add-on erweitern.

Zusätzlich zu den Funktionen der Light-Lizenz PRO 1 stehen je nach Markt und Softwareversion unter anderem folgende Funktionen zur Verfügung:

• Anbindung an die Hella Gutmann Diagnosesoftware
• Automatische Übernahme bereits ausgewählter Fahrzeugdaten
• Herstellerspezifische Einstellalgorithmen für adaptive Scheinwerfersysteme
• AFS-Auswahlassistent mit Soll-Ist-Vergleich
• Erweiterte Cloud-Car-History
• Sicherung und Wiederherstellung von Fahrzeugdaten
• Verwaltung unterschiedlicher Scheinwerfermessplätze*
• Sichere WLAN-Anbindung für Unternehmensnetzwerke*
• Länderspezifische Fahrzeugauswahl*

* Funktionsverfügbarkeit teilweise markt- beziehungsweise versionsabhängig.




Vernetzung mit der Hella Gutmann Diagnosesoftware

Mit der entsprechenden PRO-2-Erweiterung lässt sich das SEG-Tool PRO in die Hella Gutmann Systemwelt integrieren.

Bereits ausgewählte Fahrzeugdaten können von kompatiblen Diagnosegeräten übernommen werden. Dadurch entfallen doppelte Eingaben und Diagnose sowie Scheinwerfereinstellung lassen sich stärker miteinander verzahnen.

Das ist insbesondere bei modernen Fahrzeugen interessant, bei denen nach Reparaturen, Fahrwerksarbeiten oder weiteren Eingriffen unterschiedliche Prüf- und Einstellprozesse durchgeführt werden müssen.




Hauptmerkmale Hella Gutmann SEG-Tool PRO:

• Digitales Scheinwerfereinstellgerät für professionelle Kfz-Werkstätten
• Kamerabasierte Messung der Lichtverteilung
• 1-Megapixel-Kamera
• Flüssige Echtzeit-Anzeige der Lichtverteilung
• Großes 10,1-Zoll-Touchdisplay
• Klappbares und beidseitig nutzbares Display
• Große Fresnellinse mit 280 × 200 mm
• Automatischer Niveauausgleich
• Umfangreiche Fahrzeugdatenbank
• Fahrzeugidentifikation über VIN, HSN/TSN und Kennzeichen
• Individuelle Fahrzeuganlage
• Integrierte Car History
• Digitaler Messreport
• Versand von Messreports per E-Mail
• Bildschirmspiegelung auf externe Anzeigegeräte
• Workshop-Net-Anbindung
• Regelmäßige Software-, Sicherheits- und Datenbankupdates
• Kostenfreie Light-Lizenz PRO 1 für wesentliche Grundfunktionen
• Optional erweiterbar mit Light-Lizenz PRO 2-Add-on
• Herstellerspezifische Einstellalgorithmen*
• Unterstützung für adaptive Lichtsysteme*
• AFS-Auswahlassistent mit Soll-Ist-Vergleich*
• Anbindung an die Hella Gutmann Diagnosesoftware*
• Erweiterte Cloud-Car-History*

* Funktion mit Light-Lizenz PRO 2-Add-on beziehungsweise abhängig von Markt und Softwareversion.




Für welche Scheinwerfersysteme eignet sich das SEG-Tool PRO?

Das Hella Gutmann SEG-Tool PRO ist für die professionelle Prüfung und Einstellung unterschiedlicher Scheinwerfertechnologien ausgelegt. Dazu gehören klassische und moderne Fahrzeugscheinwerfer sowie, abhängig von Fahrzeug, Lizenz und verfügbarem Einstellverfahren, komplexe adaptive Lichtsysteme.

Besonders interessant ist das System für Werkstätten und Autohäuser, die regelmäßig an Fahrzeugen mit modernen LED-, Matrix-LED- und adaptiven Scheinwerfersystemen arbeiten und neben einer präzisen Messung auch fahrzeugspezifische Informationen benötigen.




Für wen eignet sich das Hella Gutmann SEG-Tool PRO?

• Das digitale Scheinwerfereinstellgerät richtet sich insbesondere an:
• Freie Kfz-Werkstätten
• Autohäuser und Vertragswerkstätten
• Mehrmarkenwerkstätten
• Diagnose- und Fahrwerkspezialisten
• Betriebe mit regelmäßigem Scheinwerferservice
• Werkstätten mit modernen LED- und Matrix-LED-Fahrzeugen
• Betriebe mit ADAS-, Fahrwerks- und Achsvermessungsarbeiten
• Prüf- und Servicebetriebe



Warum Hella Gutmann SEG-Tool PRO?

Mit zunehmender Komplexität moderner Fahrzeugbeleuchtung steigen auch die Anforderungen an die Scheinwerfereinstellung. Das SEG-Tool PRO verbindet deshalb präzise Kameramesstechnik mit fahrzeugspezifischen Informationen und digitaler Dokumentation.

Der Techniker sieht nicht nur die gemessene Lichtverteilung, sondern erhält die für das jeweilige Fahrzeug relevanten Informationen direkt im Arbeitsprozess. Bei komplexeren adaptiven Lichtsystemen kann der Funktionsumfang mit der Light-Lizenz PRO 2-Add-on gezielt erweitert werden.

Das Ergebnis ist ein digitaler und nachvollziehbarer Einstellprozess von der Fahrzeugauswahl über die Messung bis zur Dokumentation.




Lieferumfang Hella Gutmann SEG-Tool PRO:

1x SEG-Tool PRO Optikkasten inkl. 10.1” Touchscreen Display
1x SEG-Tool Säule
1x Laservisier
1x SEG-Tool Fuß inkl. Laufrollen
1x USB-Funkadapter (WLAN)
1x Schnellstartanleitung/Sicherheitsanleitung




Technische Ausstattung Hella Gutmann SEG-Tool PRO:

Messverfahren: kamerabasierte digitale Lichtmessung
Kamera: 1 Megapixel
Anzeige: 10,1-Zoll-Touchdisplay
Display: klappbar und beidseitig einsehbar/bedienbar
Fresnellinse: 280 × 200 mm
Niveauausgleich: automatisch
Fahrzeugidentifikation: Datenbank, VIN, HSN/TSN, Kennzeichen, Car History und individuelle Fahrzeuganlage
Dokumentation: digitaler Messreport und Car History
Basislizenz: Light-Lizenz PRO 1
Erweiterung: Light-Lizenz PRO 2-Add-on optional
Diagnoseanbindung: mit PRO 2-Add-on
AFS-Auswahlassistent: mit PRO 2-Add-on
Herstellerspezifische Einstellalgorithmen: mit PRO 2-Add-on
