Radar-Kit für das CSC-Tool von Hella Gutmann -  Radar-Kit 3

Präzise Kalibrierung von Front- und Heckradarsensoren nach OE-Standard

Das Hella Gutmann CSC-Tool Radar-Kit 3 (CSC 4-04 & CSC 4-05) ist eine vielseitige Erweiterung für die präzise Kalibrierung von Front- und Heckradarsensoren moderner Fahrerassistenzsysteme. Radarbasierte ADAS-Funktionen wie Abstandsregelung, Spurwechselassistent oder Totwinkelüberwachung erfordern eine exakte Ausrichtung der Sensorik, um zuverlässig und herstellerkonform zu arbeiten.

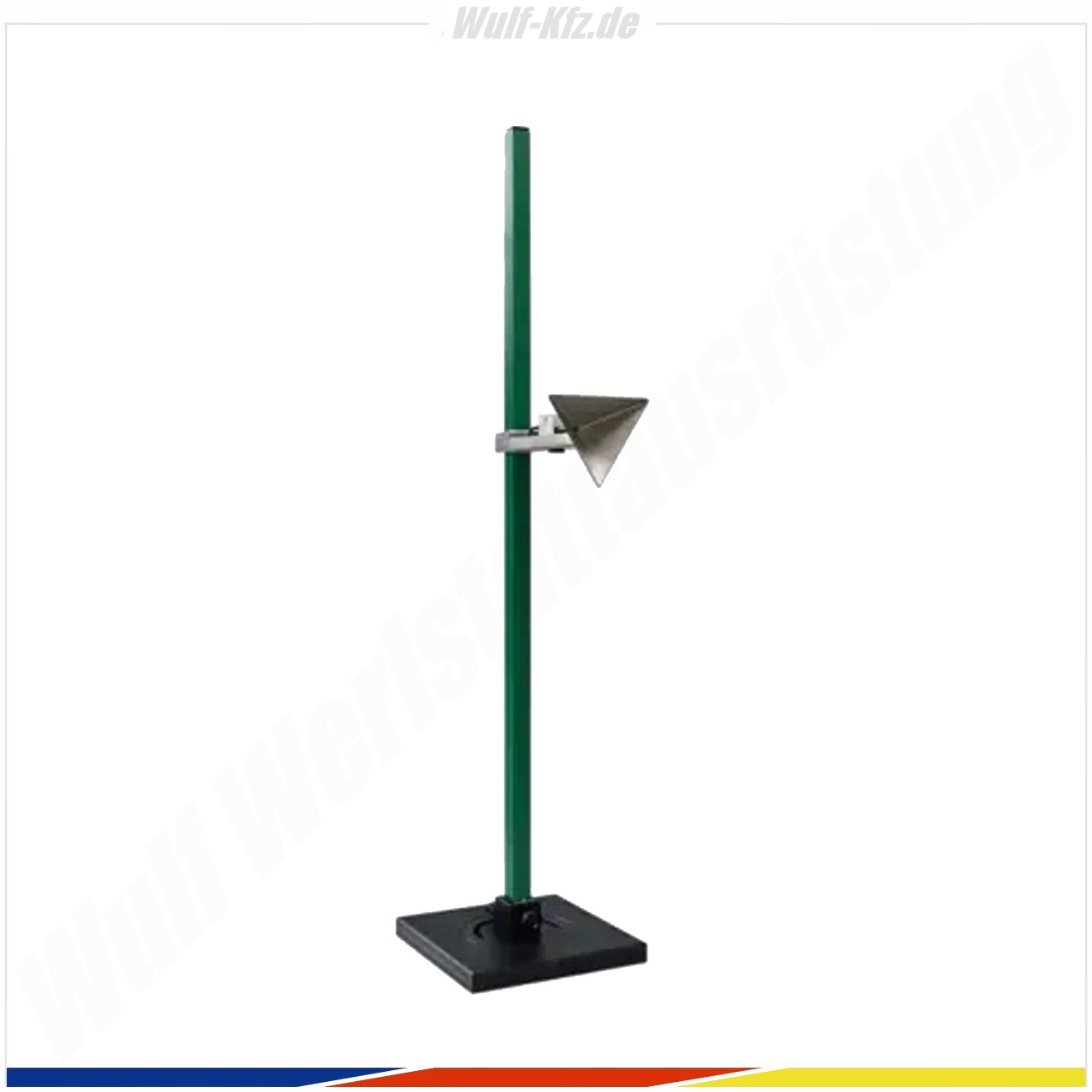

Das Radar-Kit 3 für das CSC-Tool von Hella Gutmann besteht aus einem drehbaren Standfuß mit GFK-Stab, einem präzisen Lasermodul sowie zwei unterschiedlichen Radarreflektoren. Abhängig vom Fahrzeughersteller und dem jeweiligen Radarsystem kommen unterschiedliche Reflektoren zum Einsatz, wodurch eine flexible und passgenaue Kalibrierung möglich wird. Die Kombination aus Lasertechnik und stabiler Standkonstruktion gewährleistet eine exakte Positionierung des Kalibrierzubehörs zur geometrischen Fahrachse des Fahrzeugs.

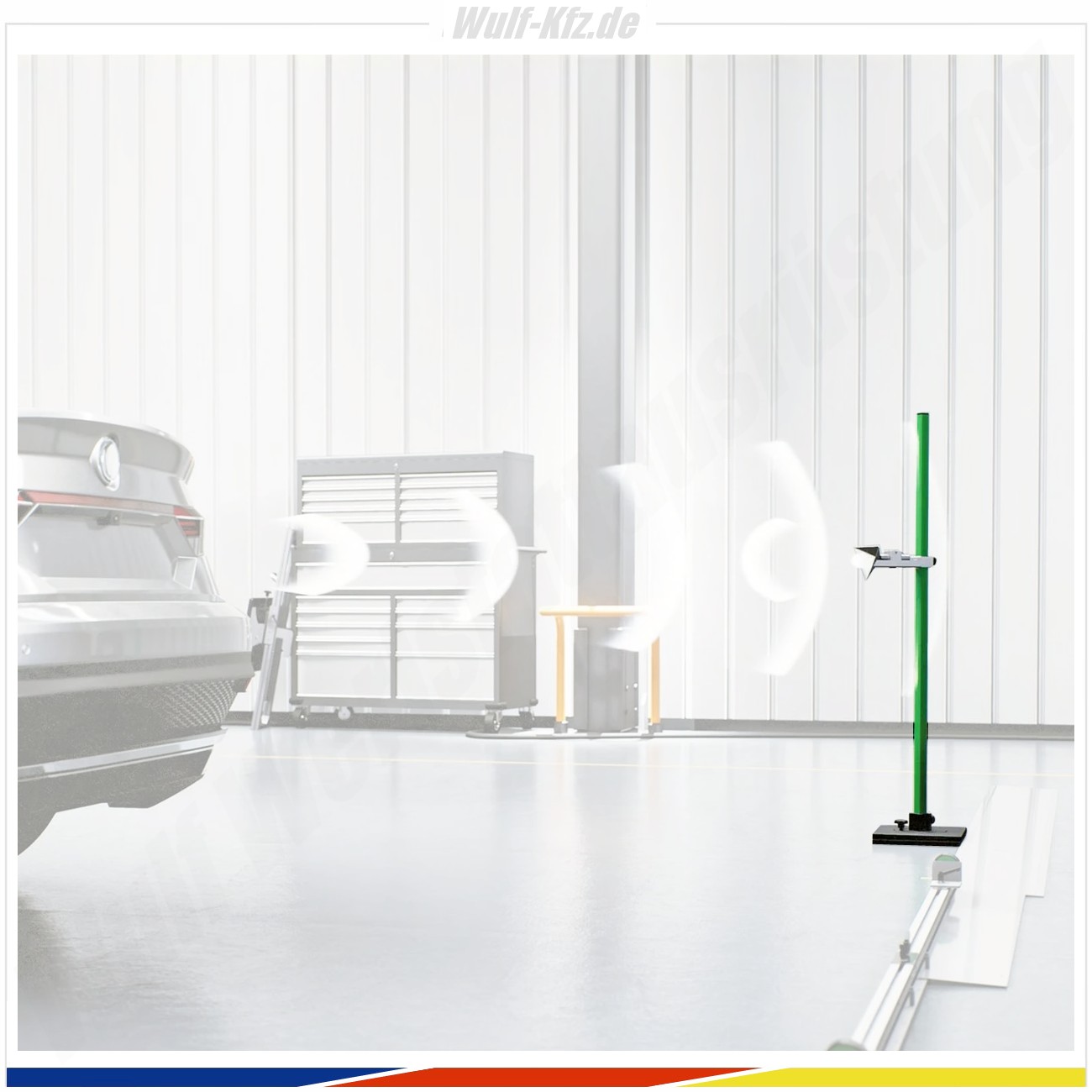

Das Kit ermöglicht die Justage von Front- und Heckradarsensoren nach Arbeiten wie Unfallinstandsetzungen, dem Austausch von Radarsensoren, Fahrwerksänderungen oder bei Überschreitung der zulässigen Toleranzen. Durch die vollständige Integration in die geführten Kalibrierprozesse der Hella Gutmann Diagnosesoftware profitieren Werkstätten von einer hohen Prozesssicherheit und reproduzierbaren Messergebnissen.

Als Bestandteil des modularen ADAS-Kalibrierkonzepts erweitert das Hella Gutmann CSC-Tool Radar-Kit 3 den Einsatzbereich des CSC-Tools gezielt und unterstützt Werkstätten bei der professionellen Durchführung von Radar-Kalibrierungen nach Herstellervorgaben.




Hauptmerkmale Hella Gutmann CSC-Tool Radar-Kit 3:

• Radar-Kalibrierkit für Front- und Heckradarsensoren
• Geeignet für unterschiedliche Hersteller durch variable Radarreflektoren
• Präzise Ausrichtung dank drehbarem Standfuß mit GFK-Stab
• Integriertes Lasermodul für exakte Positionierung
• Herstellerkonforme Radarjustage nach OE-Vorgaben
• Hohe Prozesssicherheit durch geführte Kalibrierabläufe
• Erweiterung für das Hella Gutmann CSC-Tool
• Ideal nach Sensorwechsel, Unfallreparaturen und Fahrwerksarbeiten

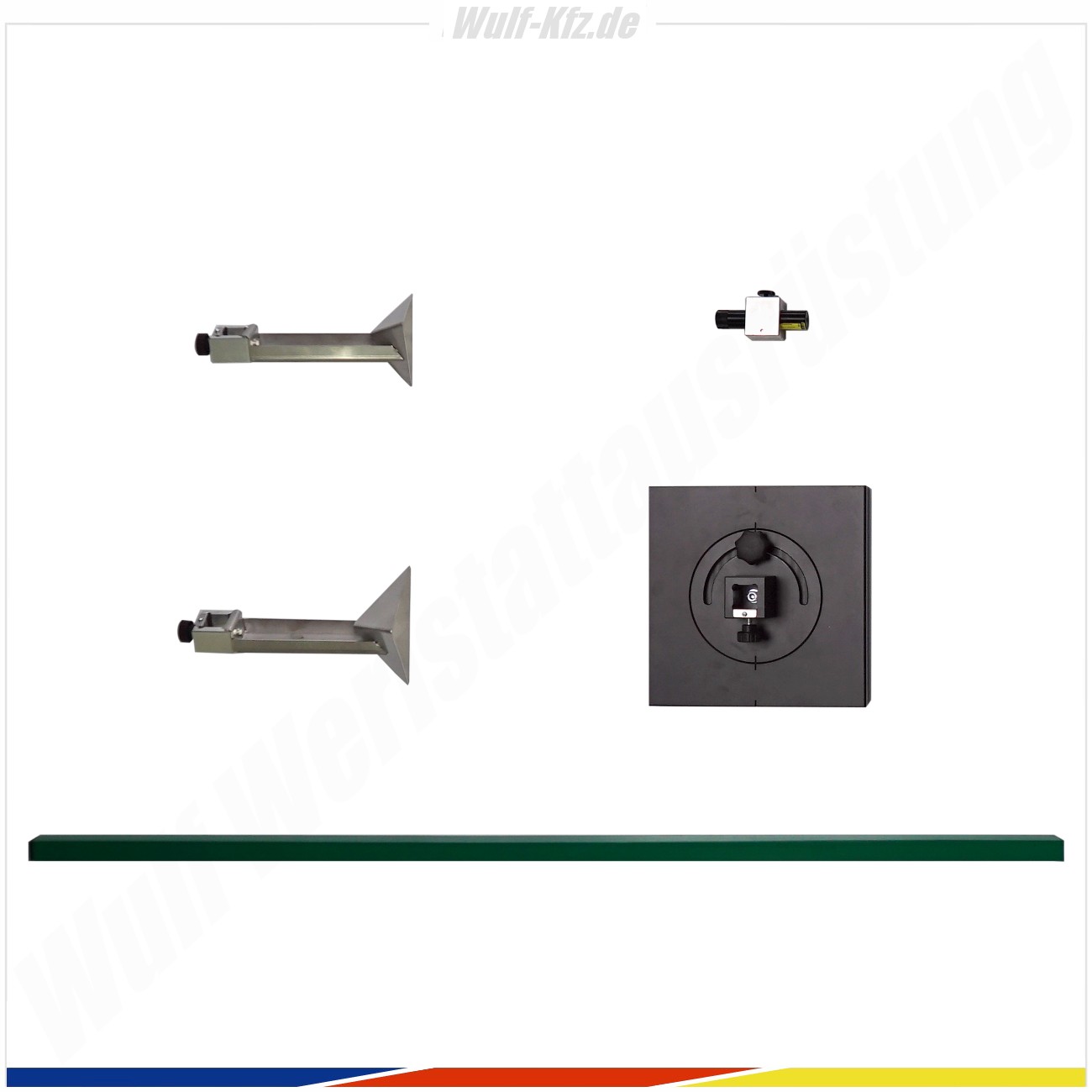

Lieferumfang Hella Gutmann CSC-Tool Radar-Kit 3:

1x Radarreflektor CSC 4-04
1x Radarreflektor CSC 4-05
1x Standfuß inkl. GFK-Stab
1x Lasermodul
1x Bedienungsanleitung



---



Vorraussetzung für die Anwendung des Radar Kit 3:

Hella Gutmann Rear Cam Kit I - Basic Profile
Hella Gutmann Radaufnehmer SE
Hella Gutmann Positionierungshilfe Radarreflektor
