Achsmessgerät von Beissbarth – Q.Lign 360 START

Platzsparende 3D-Achsvermessung mit Tablet-Steuerung und 360°-Flexibilität

Das Beissbarth Q.Lign 360 START ist die ideale Lösung für Kfz-Werkstätten, die auf professionelle 3D-Achsvermessung setzen möchten, ohne wertvollen Werkstattplatz zu opfern. Das innovative, wandmontierte Achsmessgerät verbindet modernste 3D-Technologie mit einer kompakten Bauweise und bietet einen wirtschaftlichen Einstieg in die professionelle Achsvermessung.

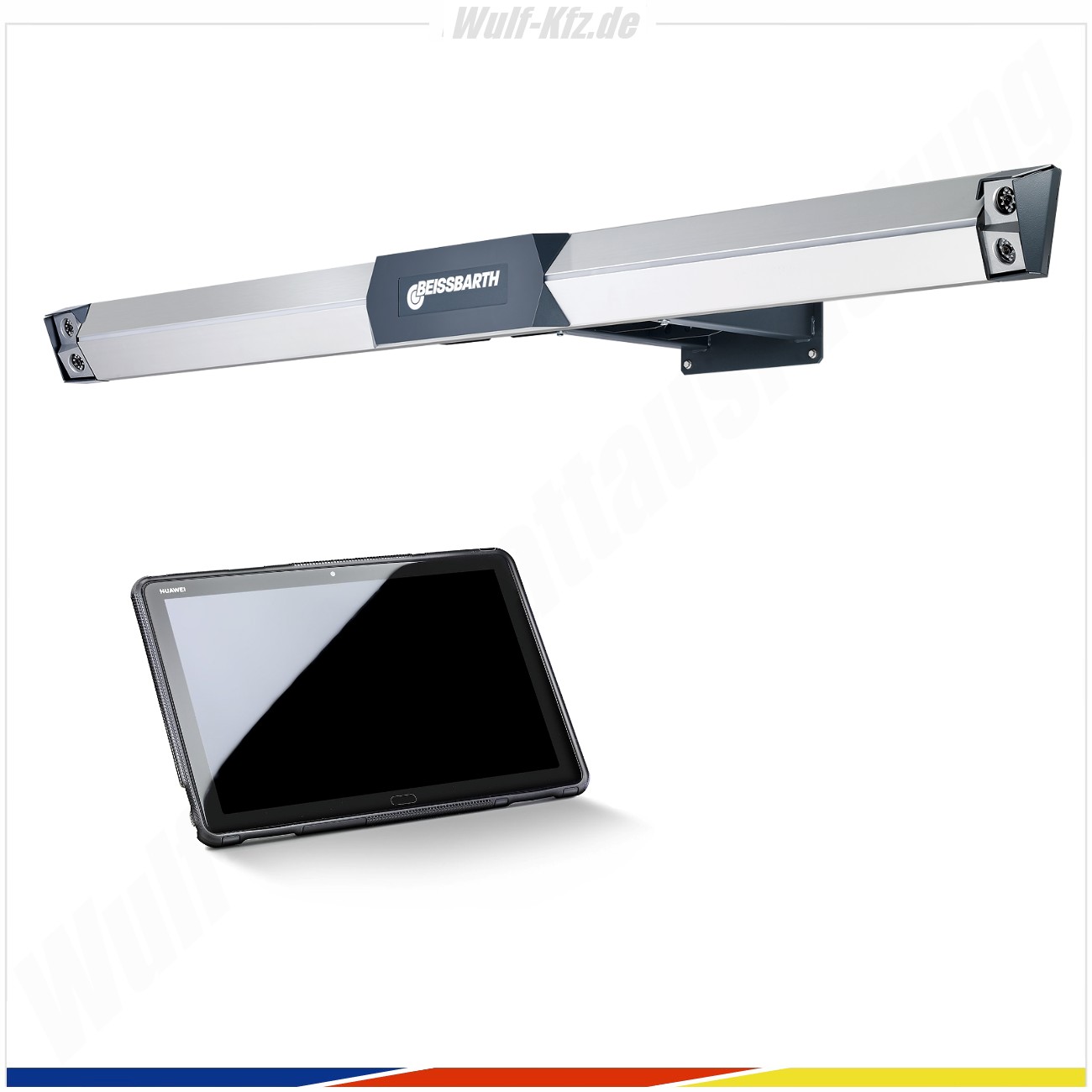

Im Gegensatz zu klassischen Achsmessanlagen benötigt das Q.Lign 360 START keine störenden Säulen oder Gerätewagen. Der Messbalken wird platzsparend an der Wand montiert und schafft dadurch maximale Bewegungsfreiheit rund um die Hebebühne. Gesteuert wird das gesamte System komfortabel über ein Tablet – direkt vom Fahrersitz oder während der Arbeiten unter dem Fahrzeug.

Die moderne 3D-Kameratechnik ermöglicht präzise Achsvermessungen an nahezu jeder Hebebühne. Die optische Verfolgung der Messtafeln arbeitet unabhängig von der Bühnenhöhe und erlaubt eine komfortable Felgenschlagkompensation auf Bodenhöhe sowie anschließende Einstellarbeiten bei vollständig angehobenem Fahrzeug.

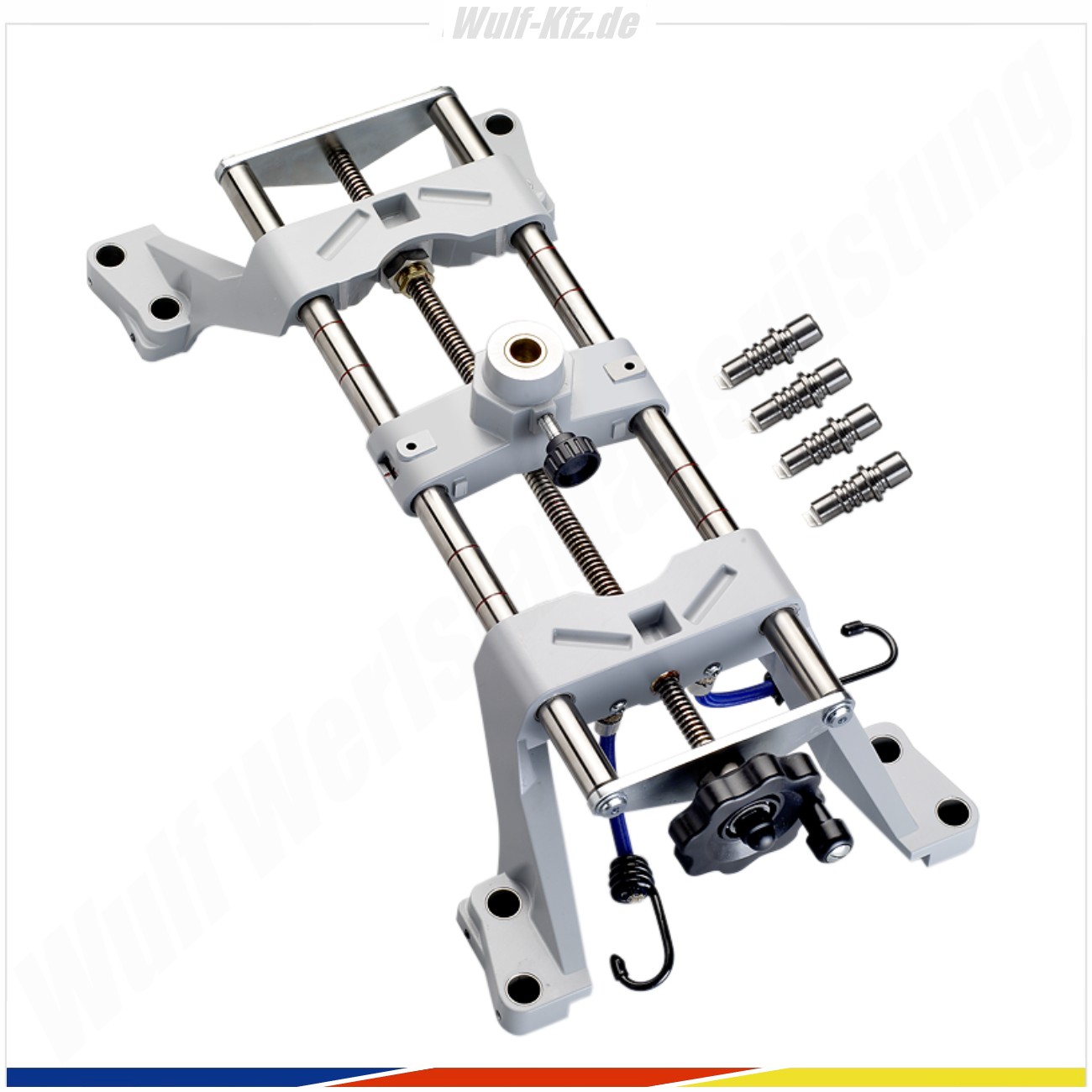

Mit den universellen MultiFit-Radhaltern lassen sich Felgen von 13 bis 22 Zoll schnell und sicher aufnehmen. Die einfache Montage sowie die intuitive Softwareführung reduzieren die Rüstzeiten erheblich und ermöglichen auch weniger erfahrenen Mitarbeitern einen schnellen Einstieg in die professionelle Achsvermessung.

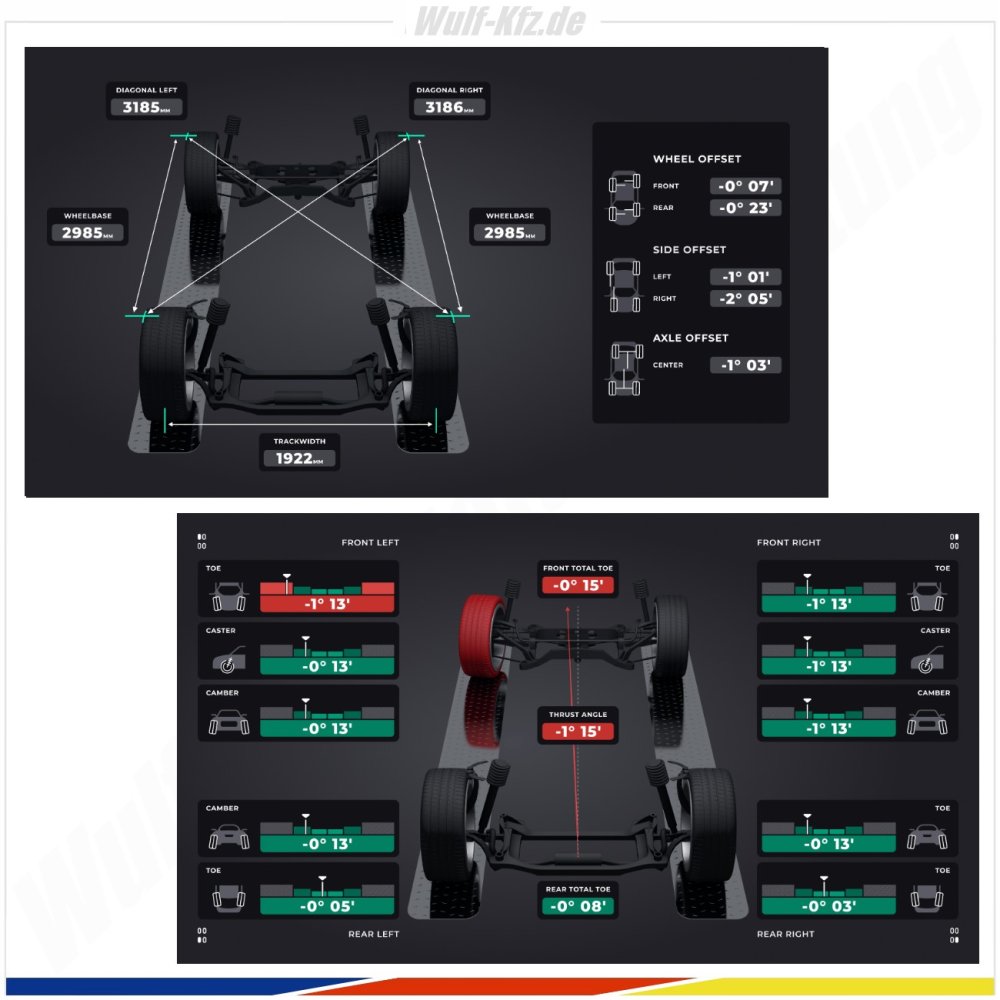

Die leistungsstarke Software überzeugt durch besonders schnelle Arbeitsabläufe, eine übersichtliche Benutzeroberfläche und professionelle Messprotokolle. Dank Stream-to-X können Messergebnisse auf PC, Tablet, Laptop, Fernseher oder Smartphone angezeigt werden. PDF-Protokolle stehen im gesamten Werkstattnetzwerk zur Verfügung und können direkt mit Kunden geteilt werden.

Mit dem Beissbarth Q.Lign 360 START verwandeln Sie nahezu jede Hebebühne in einen modernen 3D-Achsvermessungsplatz und steigern gleichzeitig Produktivität, Werkstattauslastung und Kundenzufriedenheit.




Hauptmerkmale Beissbarth Q.Lign 360 START:

• Kompaktes 3D-Achsmessgerät für kleine und mittelgroße Werkstätten
• Platzsparende Wandmontage ohne störende Säulen
• Tablet-Steuerung für maximale Mobilität
• Vier hochpräzise Kameras für exakte 3D-Achsvermessungen
• Optische Messtafelverfolgung ohne mechanische Nachführung
• Felgenschlagkompensation auf Bodenhöhe
• Einstellarbeiten bei vollständig angehobener Hebebühne
• Freier Arbeitsbereich rund um die Hebebühne
• Universelle MultiFit-Radhalter für Felgen von 13" bis 22"
• Schnelle Inbetriebnahme ohne aufwendige Rüstzeiten
• Intuitive Bedienersoftware mit geführten Arbeitsabläufen
• Stream-to-X für die Anzeige auf PC, Tablet, Smartphone oder Fernseher
• Professionelle PDF-Messprotokolle
• Netzwerkfähige Dokumentation und einfacher Datenaustausch
• Ideal zur Nachrüstung bestehender Werkstätten
• Hohe Wirtschaftlichkeit durch schnelle Achsvermessungen
• Wandmontierte 3D-Achsvermessung

Das Q.Lign 360 START benötigt keine Bodensäulen oder Gerätewagen und schafft dadurch maximale Bewegungsfreiheit in der Werkstatt. Die kompakte Wandmontage spart wertvolle Arbeitsfläche und ermöglicht eine komfortable Nutzung nahezu jeder Achsvermessungshebebühne.

Die Installation eignet sich für Werkstätten mit einem Abstand von 1.800 bis 3.300 mm zwischen Kamera und Drehuntersatz. Mit optionaler Wandhalterung sind sogar Installationen bis 4.200 mm möglich.



• Aus bis zu 1.800 mm Nähe
• Von null bis Einstellposition
• Einmessen und Einlenken auf Bodenhöhe zur Vermeidung von Verletzungen
• Eine Kamera pro Rad für erhöhte Präzision



• Für Radabstände bis zu 4.600 mm
• Eigene Kamera für die Hinterachse
• Gleichzeitig bessere Spurwerte an der Vorderachse

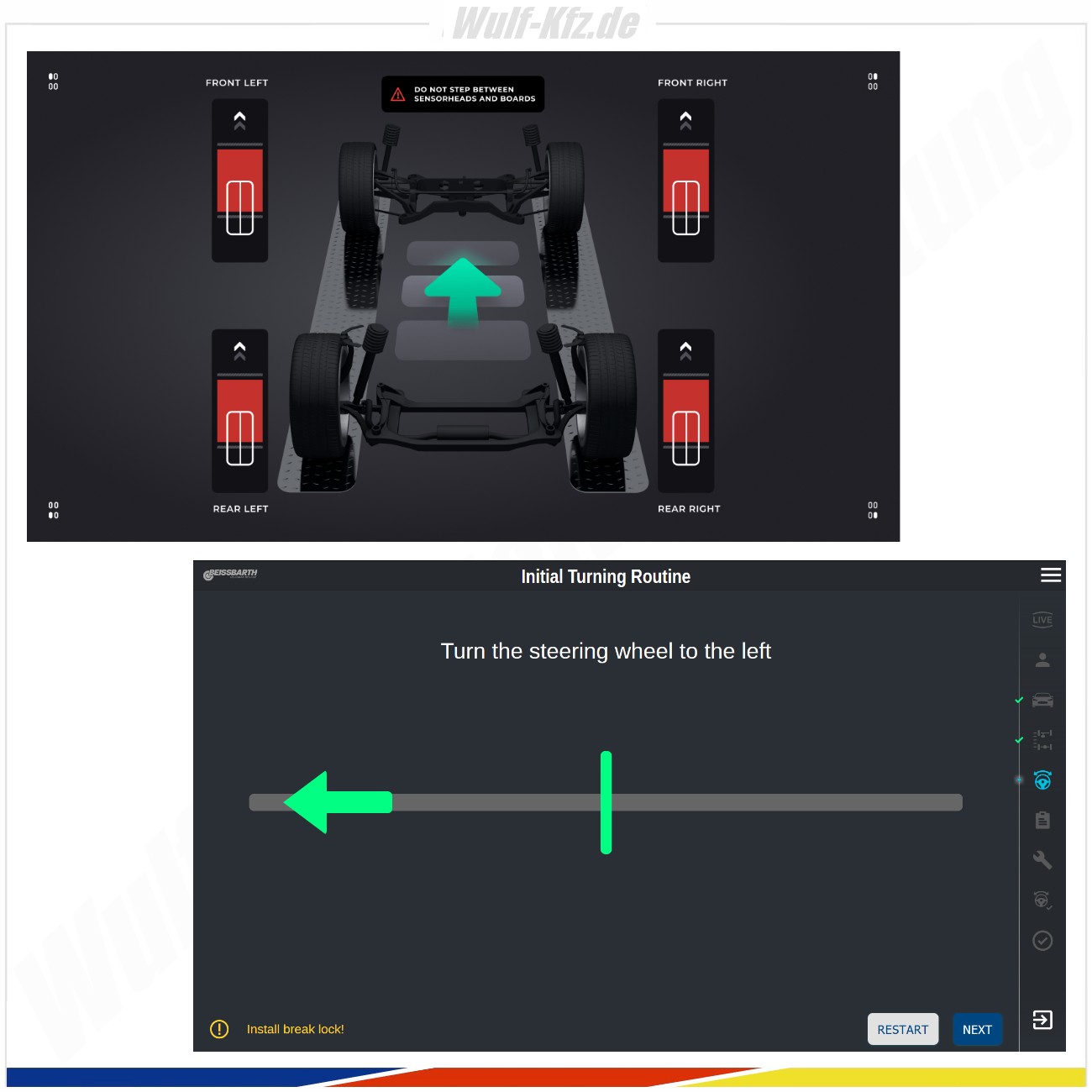

Intelligente Software für effiziente Arbeitsabläufe

Die moderne Beissbarth Software unterstützt den Techniker während des gesamten Vermessungsprozesses.

Ihre Vorteile:

• Geführte Arbeitsabläufe
• Besonders schnelle Software
• Einfache Bedienung

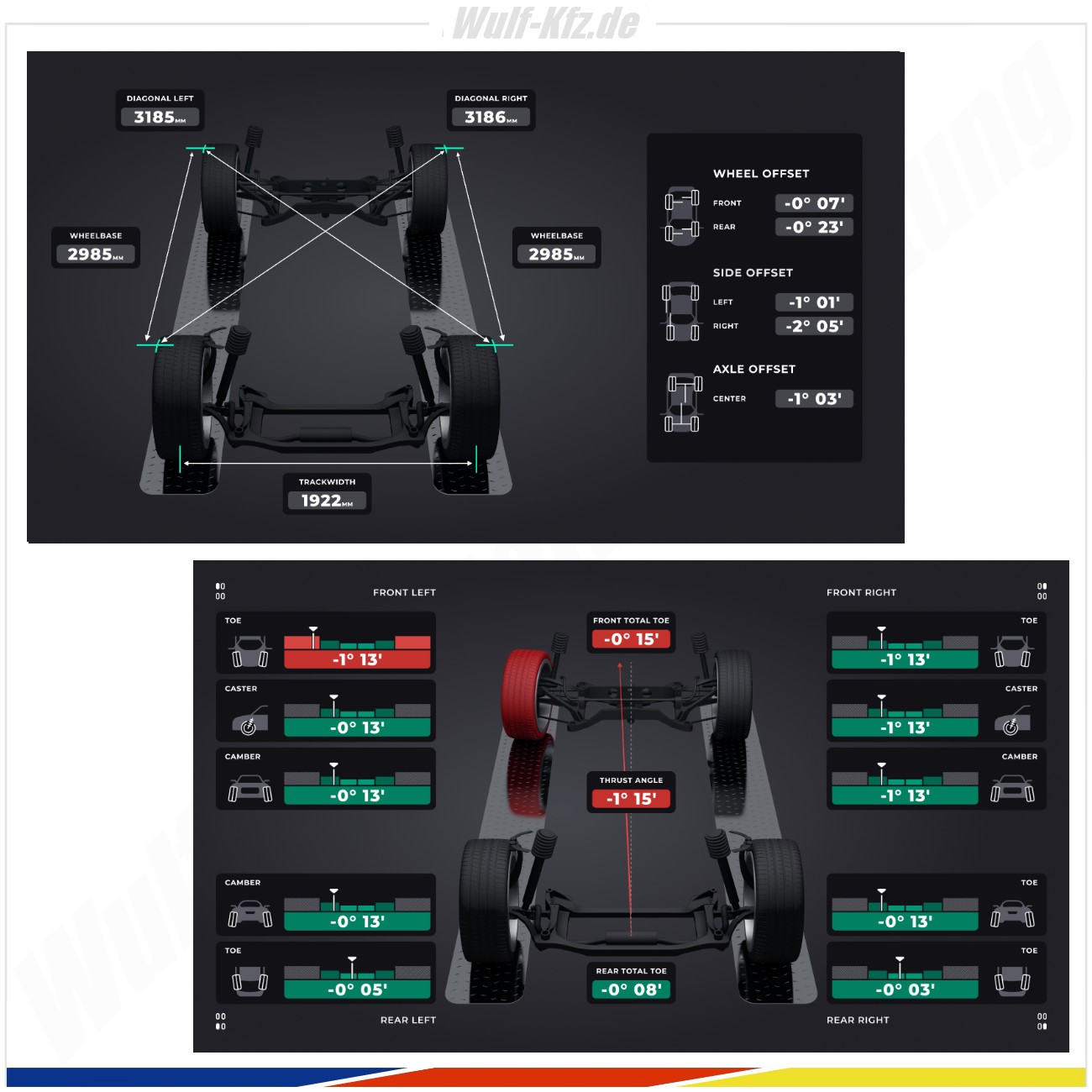

• Professionelle Vermessungsprotokolle
• Netzwerkfähige PDF-Ausgabe
• Stream-to-X für flexible Anzeige auf verschiedenen Endgeräten



Lieferumfang Beissbarth Q.Lign 360 START:

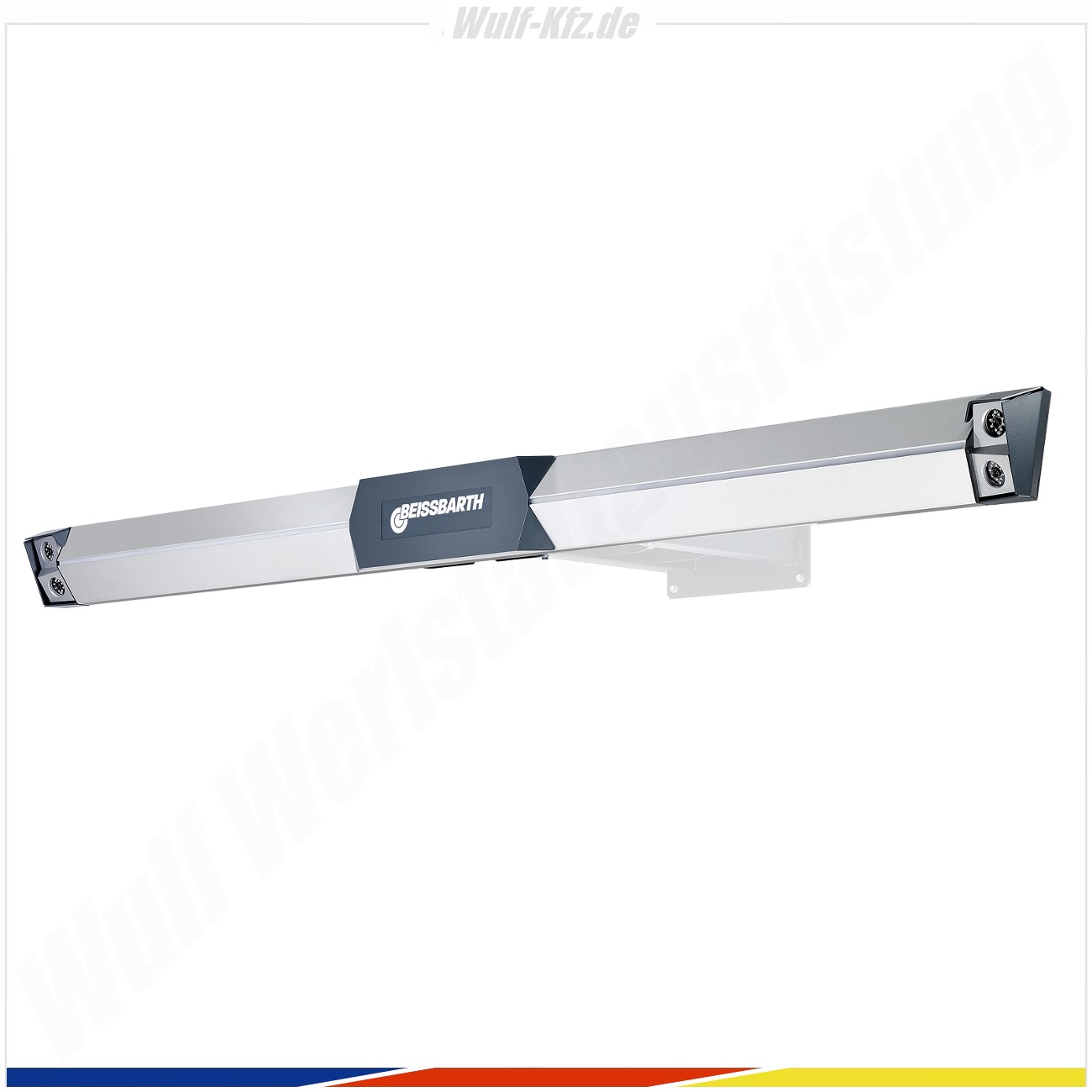

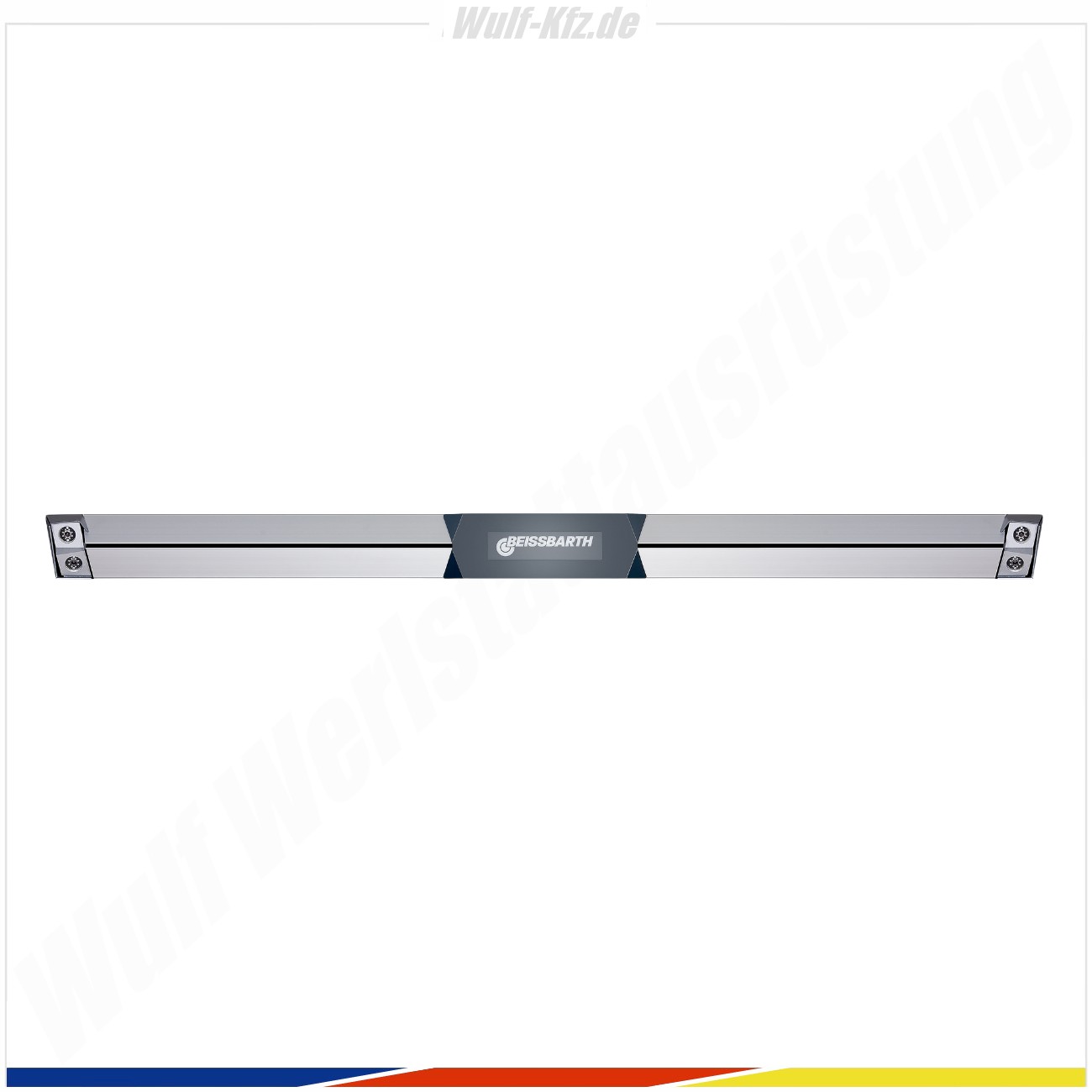

1x Messbalken mit 4 Kameras

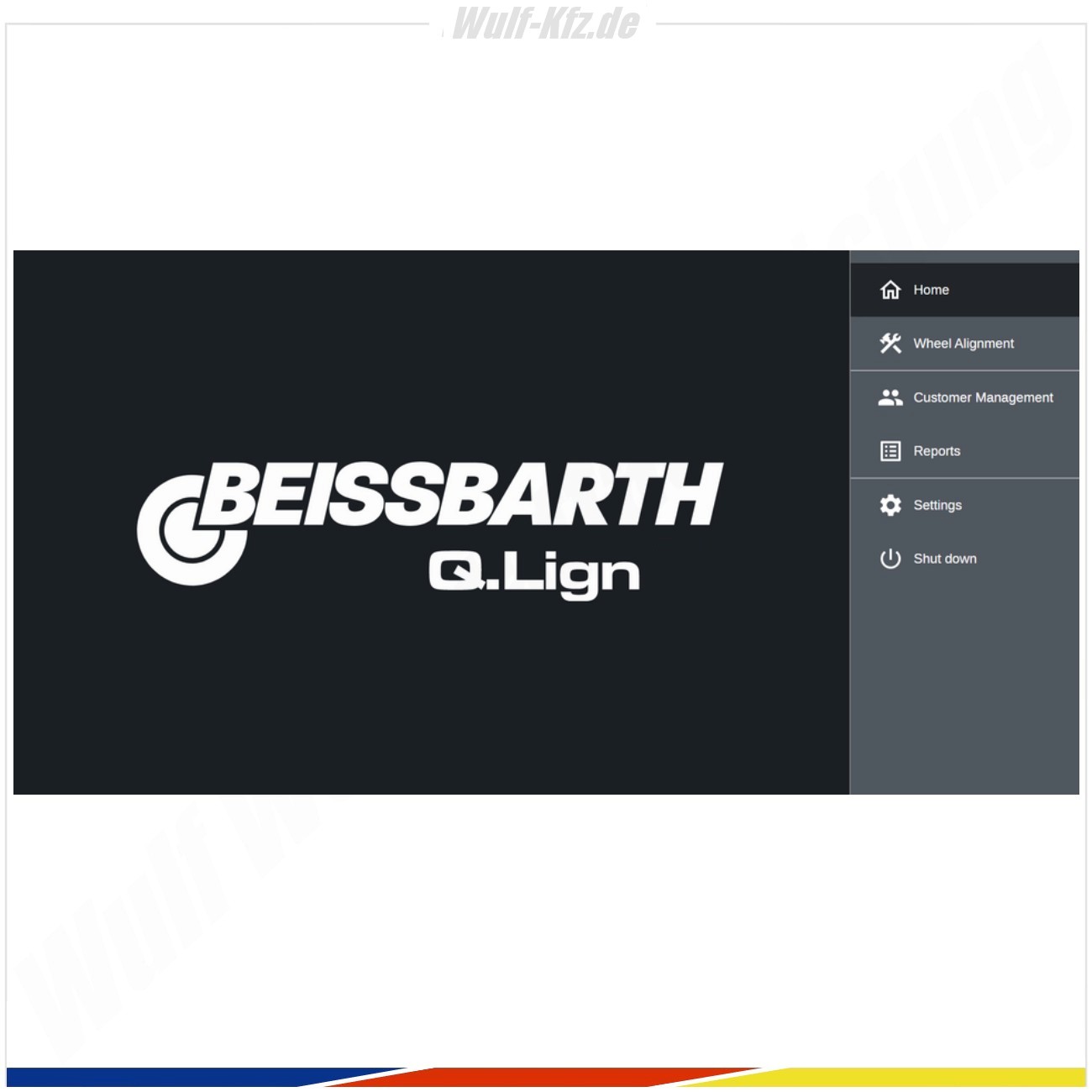

1x Q.Lign Display-Modul

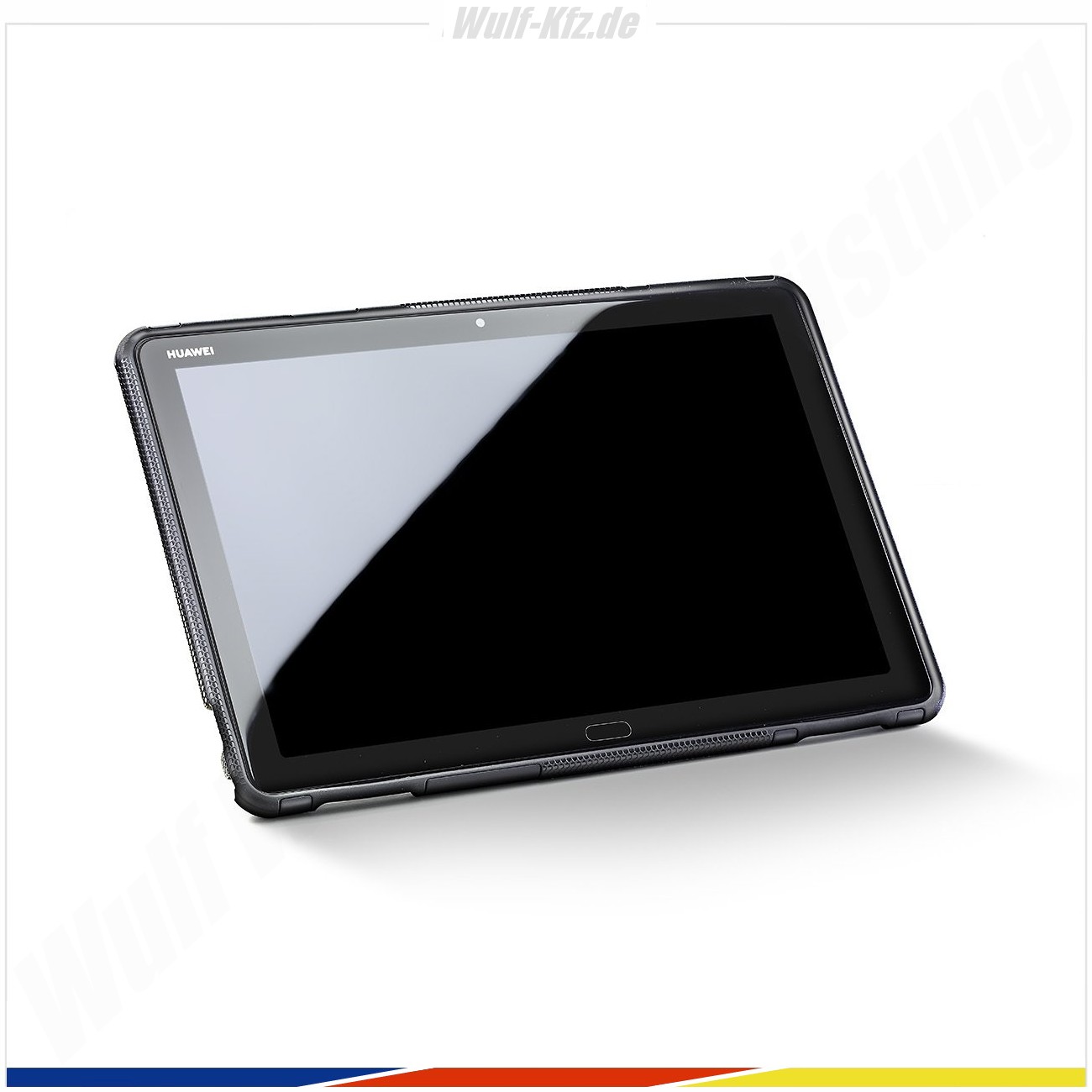

1x Tablet

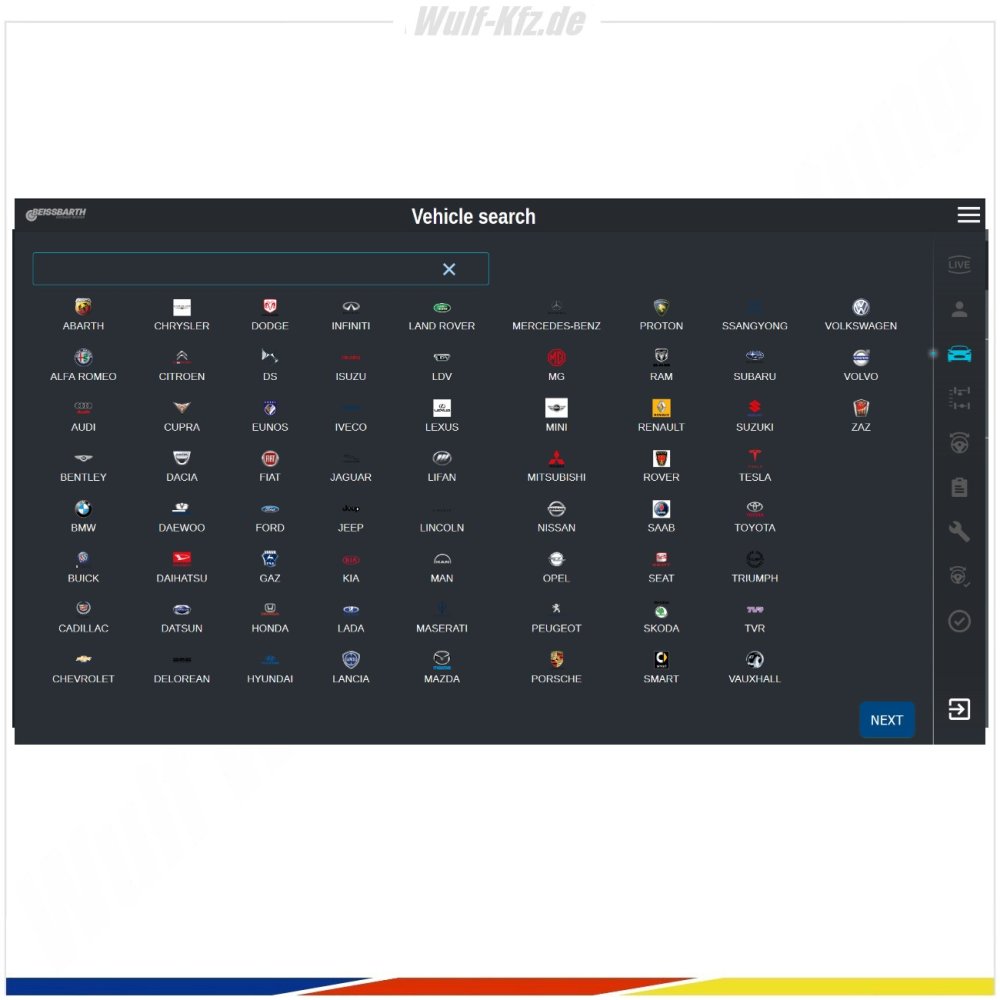

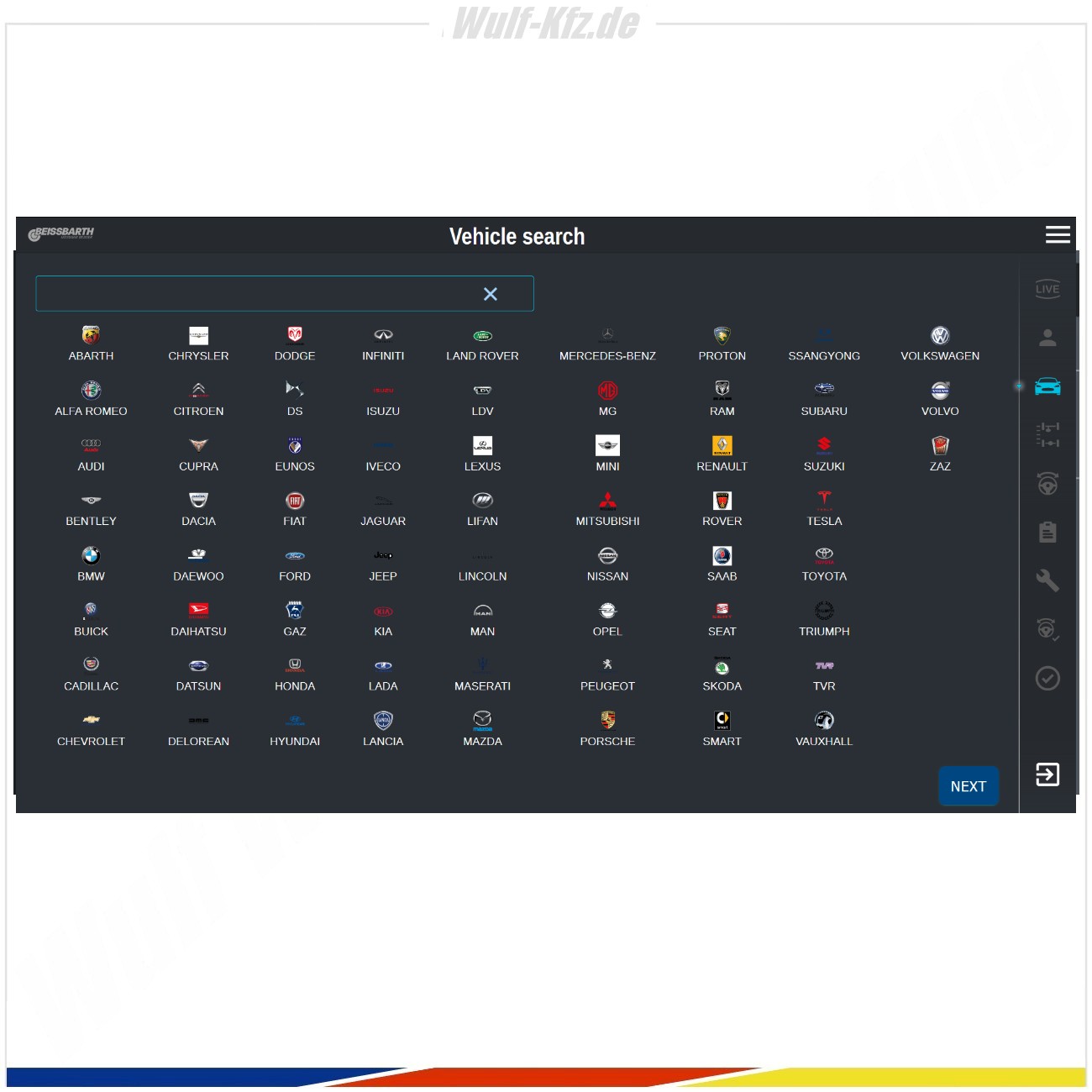

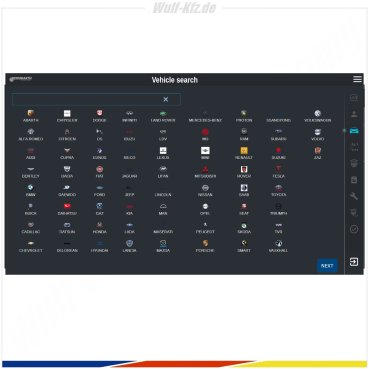

1x Key Card für internationale Fahrzeugdatenbank
1x Powerbox zur Stromversorgung

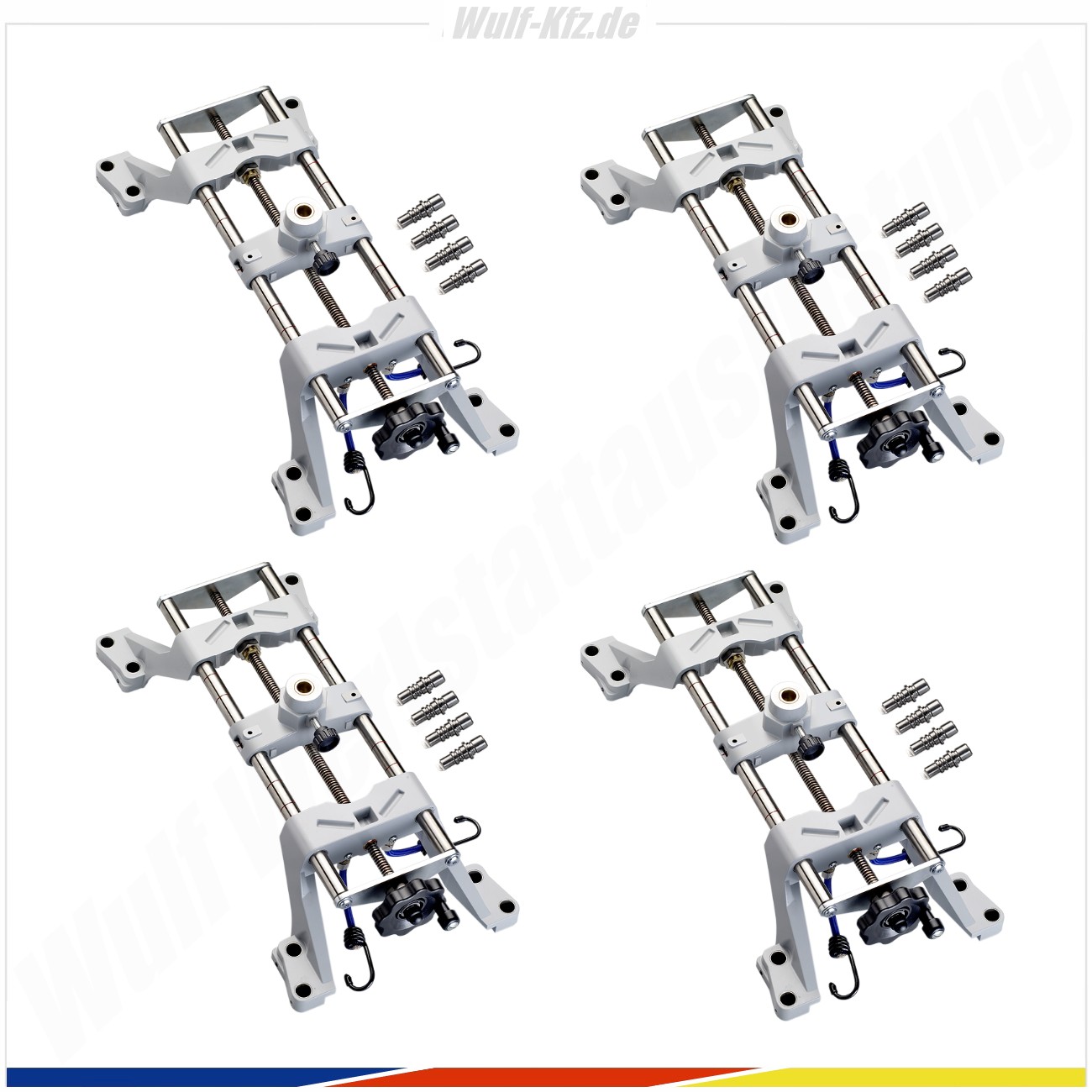

4x MultiFit-Radhalter inklusive Wandhalterungen

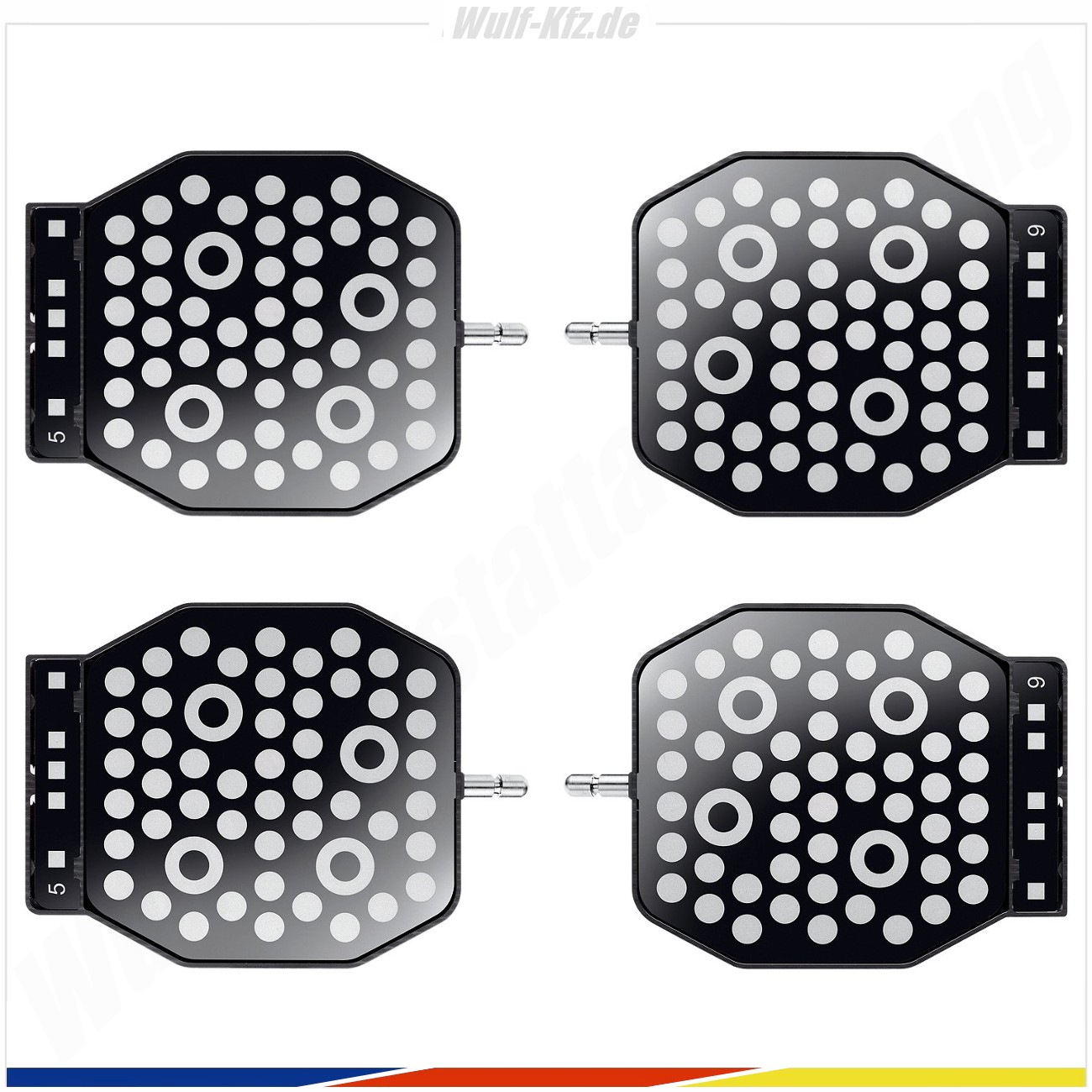

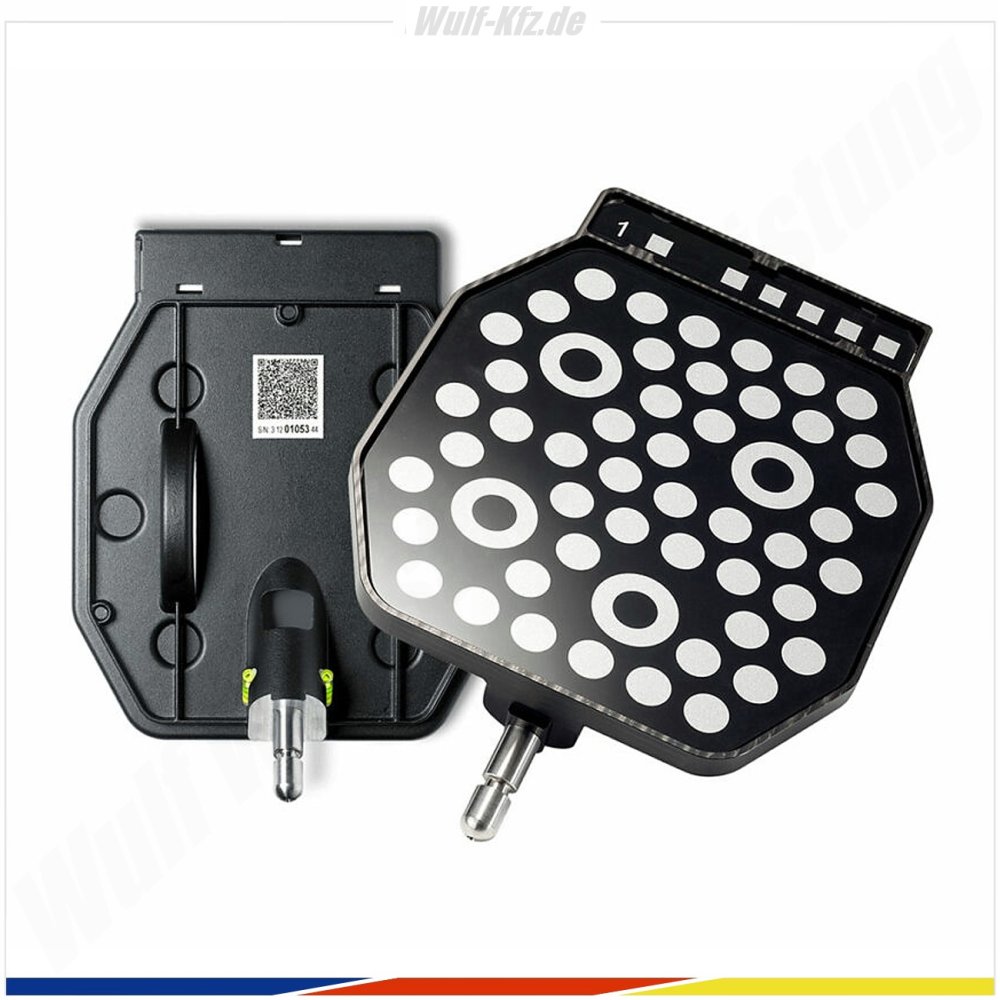

4x Messtafeln mit AutoID

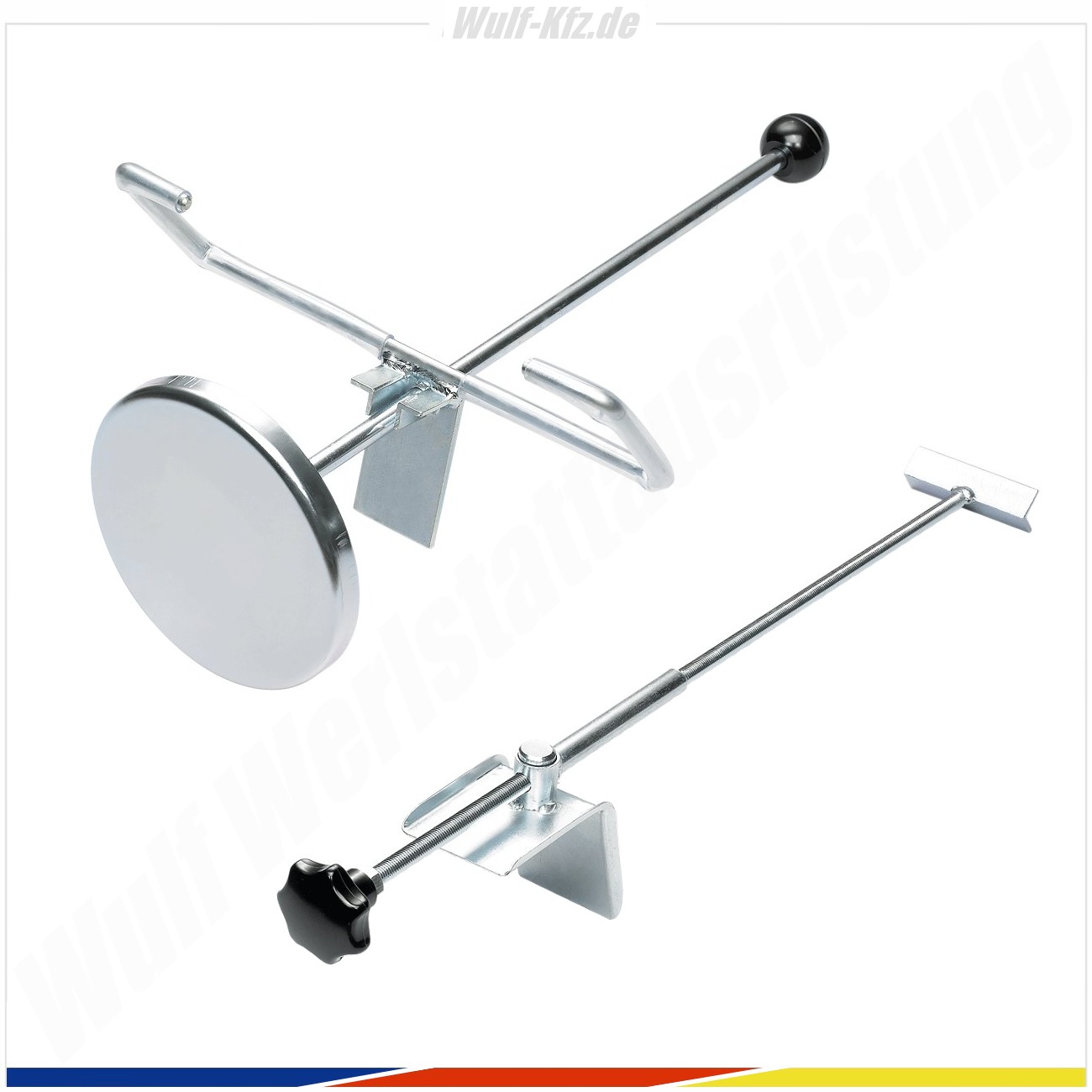

1x Bremsspanner
1x Lenkradfeststeller
1x Bedienungsanleitung

Hinweis: Wandhalterung optional. Drehteller nicht im Lieferumfang enthalten. Beissbarth mechanischer Drehteller / Standard




---



Technische Voraussetzungen Beissbarth Q.Lign 360 Start :

Abstand Kamera bis Mitte Drehuntersatz: 1.800 - 3.300 mm
Mit optionaler Wandhalterung: bis 4.200 mm
Lichte Weite der vorderen Bühnensäulen: mindestens 2.800 mm
Aufstellhöhe: 2.800 mm
Radstand: 1.750 - 4.600 mm
