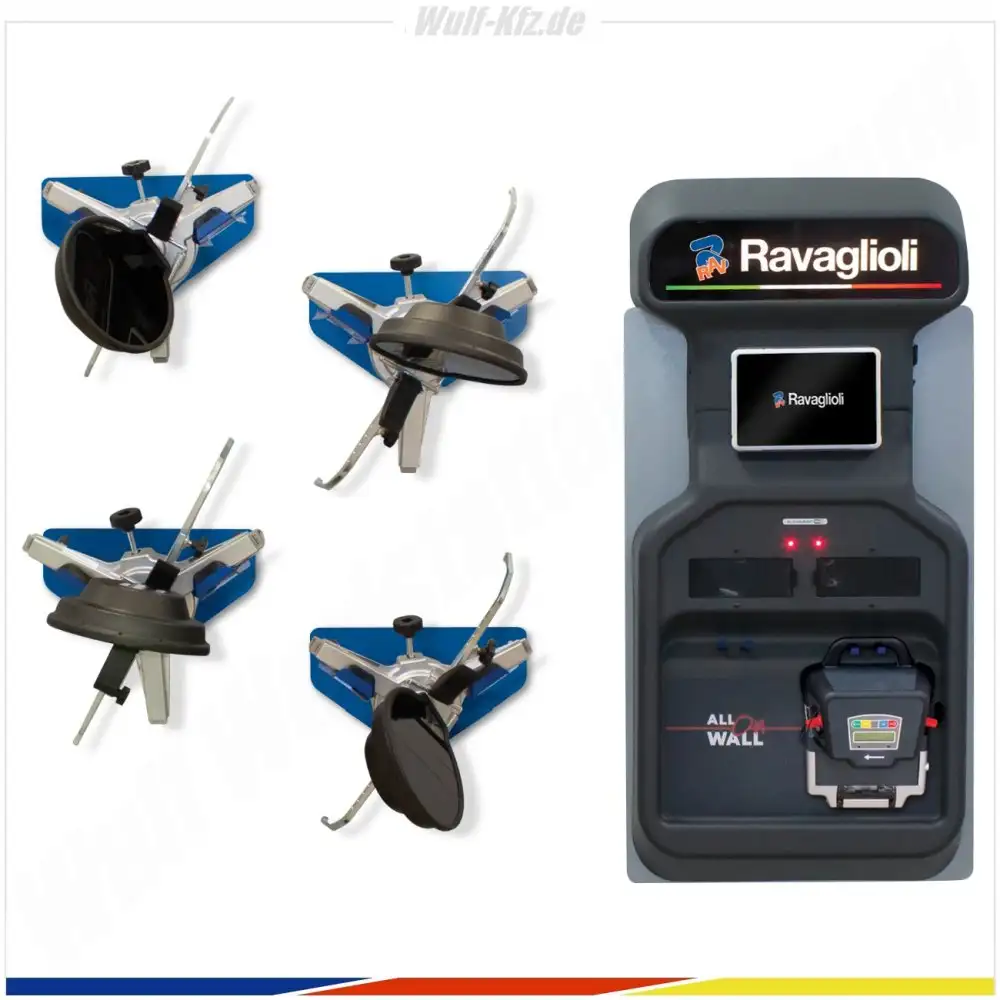

Achsmessgerät von Ravaglioli - RAV 3D2.0WALL.3S

Innovatives 3D-Achsmesssystem für maximale Genauigkeit und professionelle Diagnose

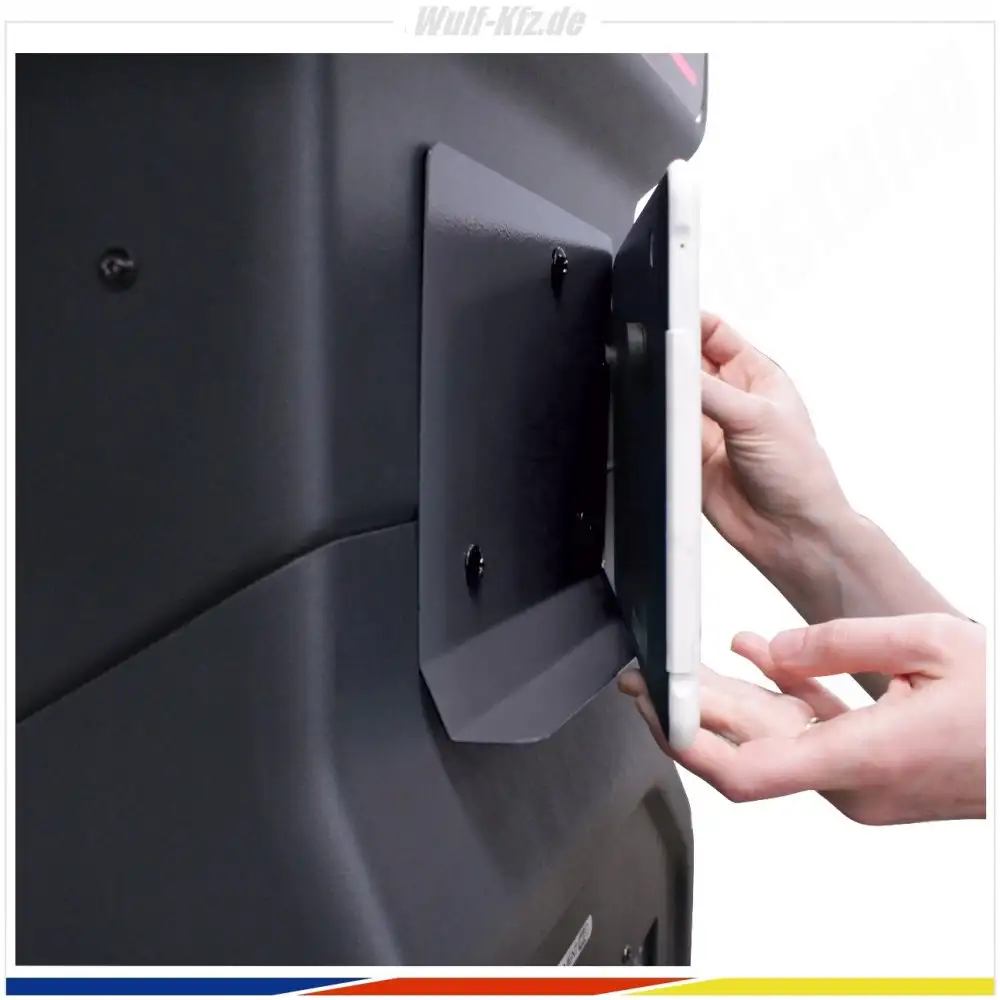

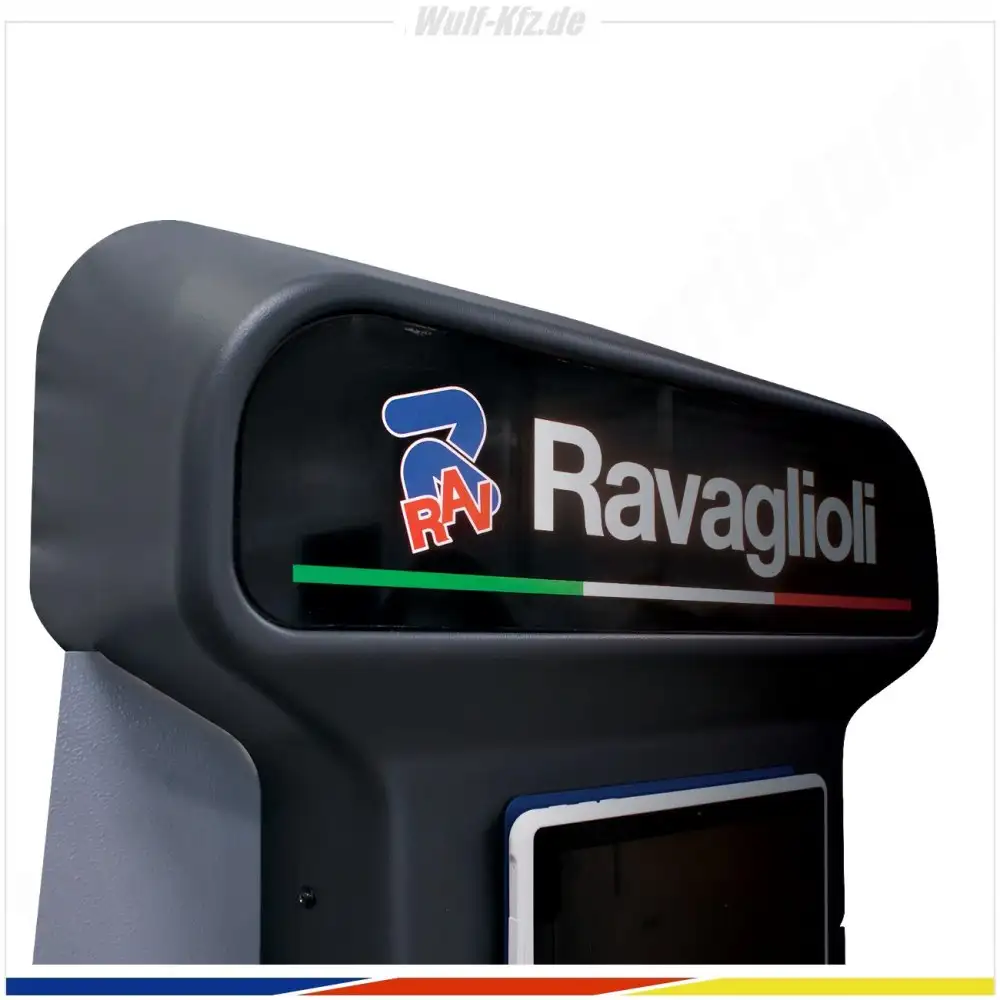

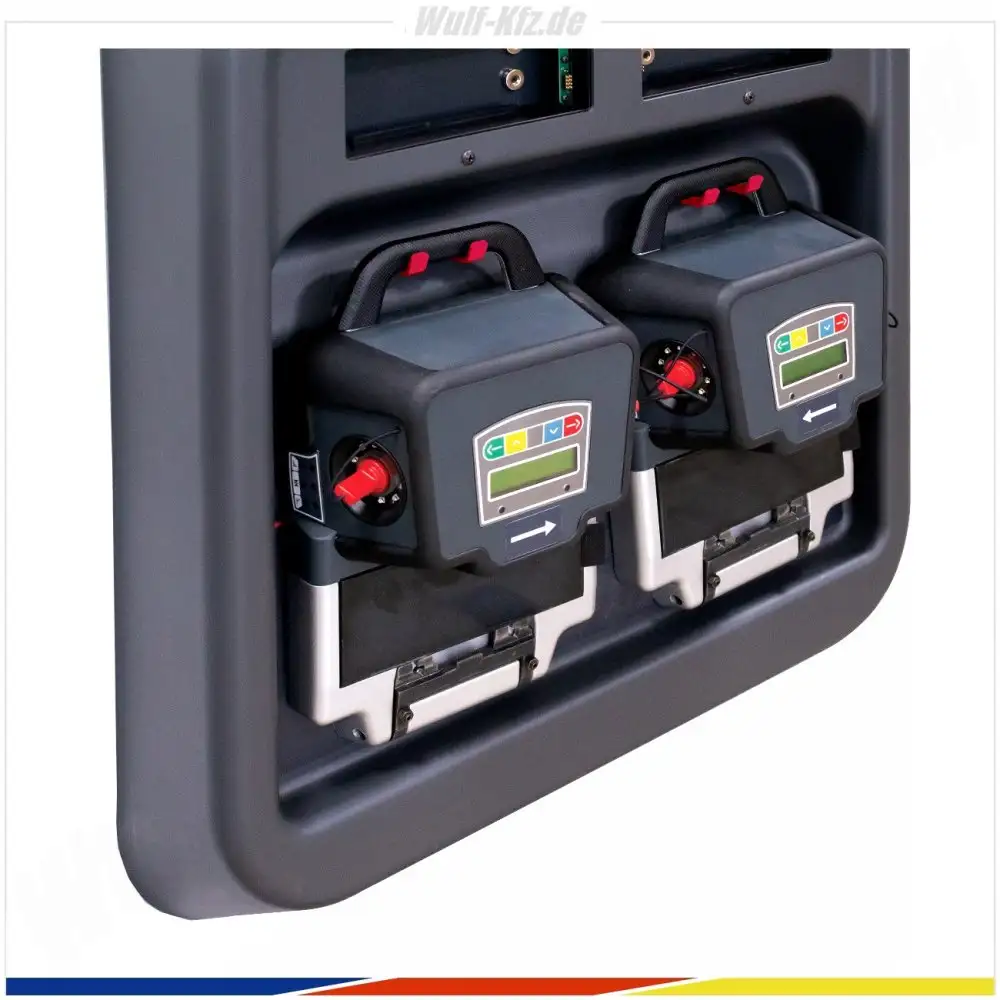

Das Ravaglioli Achsmessgerät RAV 3D2.0WALL.3S aus der innovativen AllOnWall-Baureihe bietet alles, was für eine präzise und effiziente Achsvermessung erforderlich ist – und das bei maximaler Platzersparnis. Durch das praktische Wandpanel wird wertvoller Raum in der Werkstatt gewonnen, während alle Einstellarbeiten komfortabel über ein handliches 10-Zoll-Tablet gesteuert werden können. Dieses Tablet lässt sich dank integrierter Magneten direkt an der Hebebühne befestigen oder flexibel mitführen, sodass der Bediener stets volle Kontrolle über das Achsmessgerät von Ravaglioli behält. Das RAV 3D2.0WALL.3S ist baugleich mit dem Rotary ROT3D2.0WALL.3S aus dem VSG-Konzern und bietet somit die gleichen Funktionen und Qualitätsstandards.

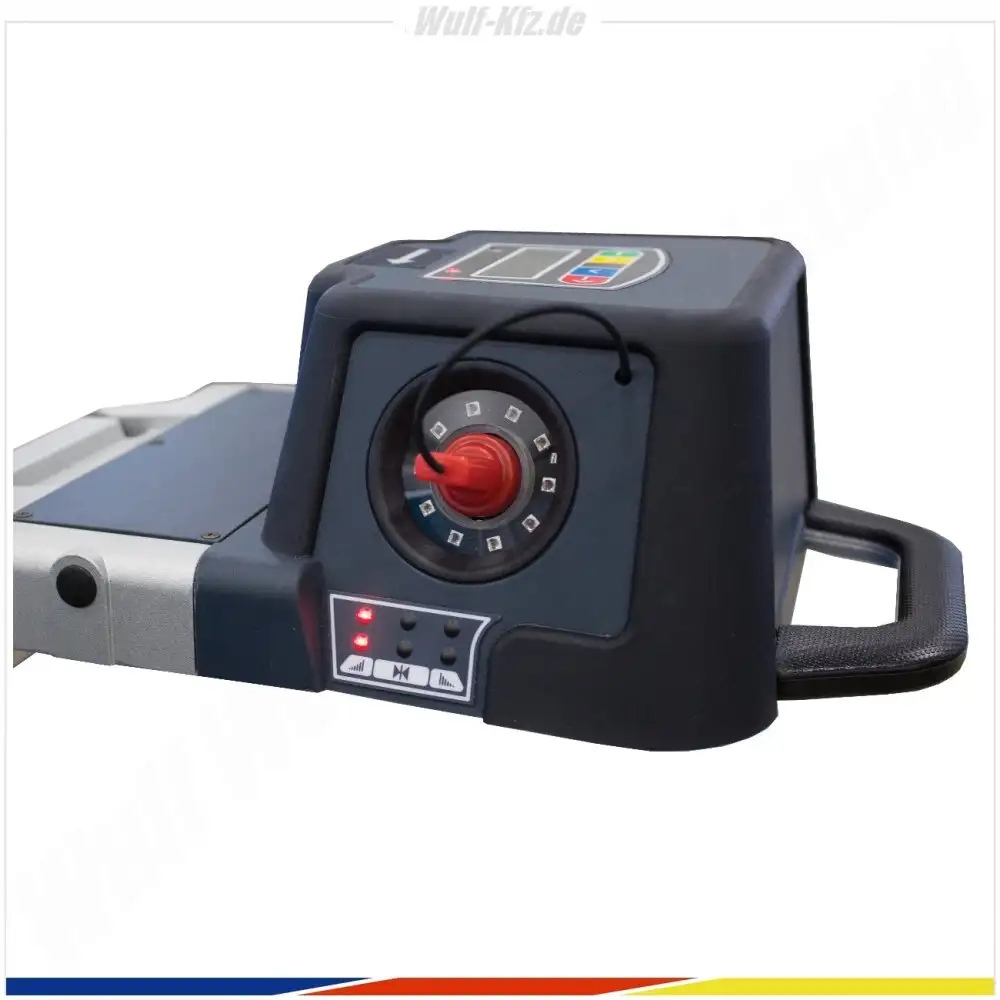

Das Ravaglioli Achsmessgerät arbeitet mit der bewährten Messkopftechnologie, ausgestattet mit HD-Kameras und 3D-Targets, und überträgt alle Daten kabellos per Bluetooth. Das moderne Konzept verzichtet vollständig auf eine stationäre Konsole oder einen PC, wodurch der Arbeitsbereich frei bleibt und die Bedienung besonders einfach und mobil erfolgt. Mit seinem extrem schnellen Messverfahren und der präzisen Erfassung aller Fahrzeugwinkel innerhalb weniger Sekunden ermöglicht das System eine besonders effiziente Arbeitsweise – ideal für Werkstätten, die auf Schnelligkeit, Genauigkeit und moderne Technik setzen.

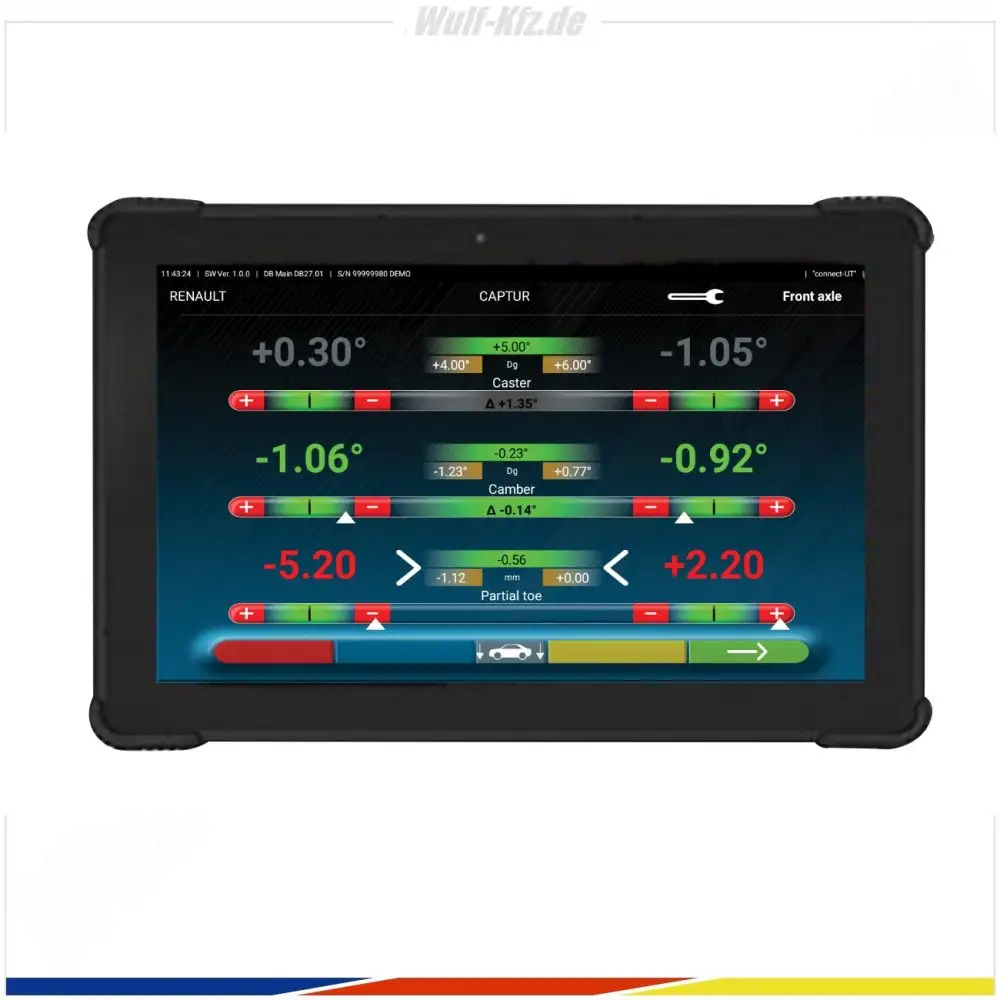

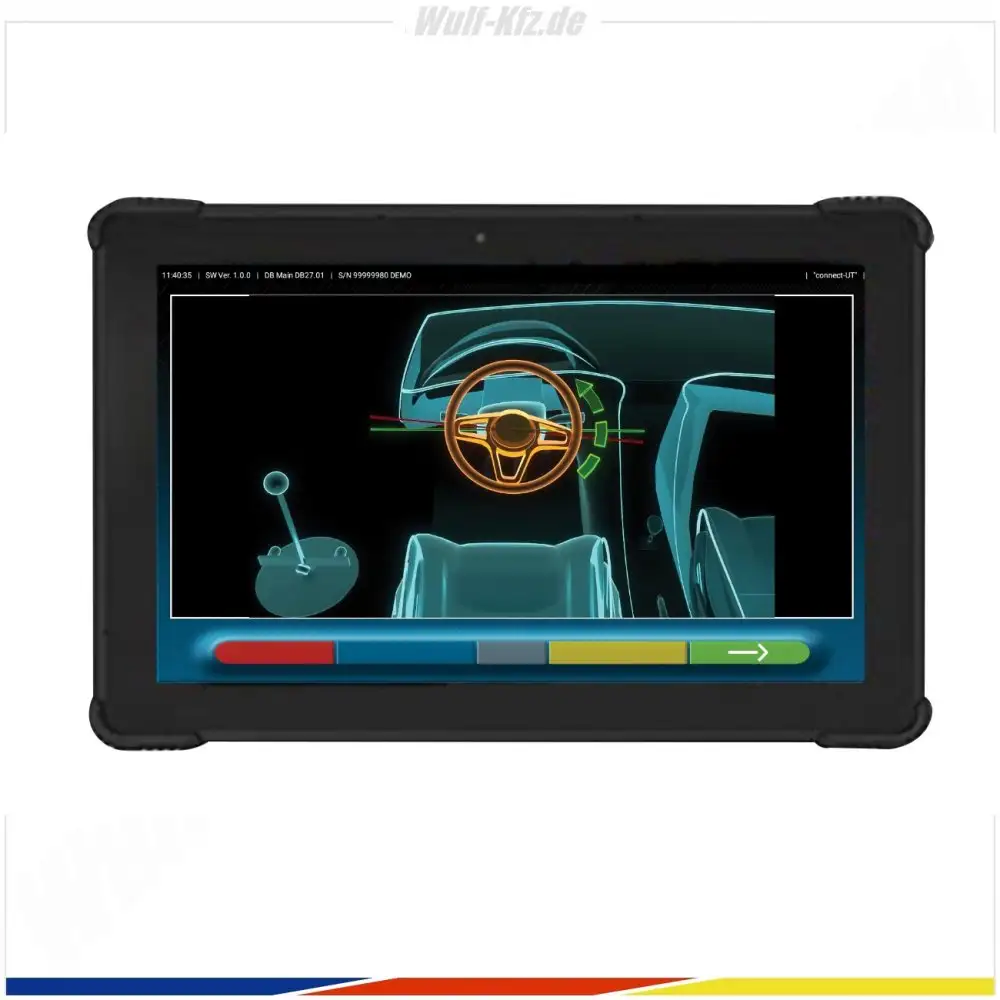

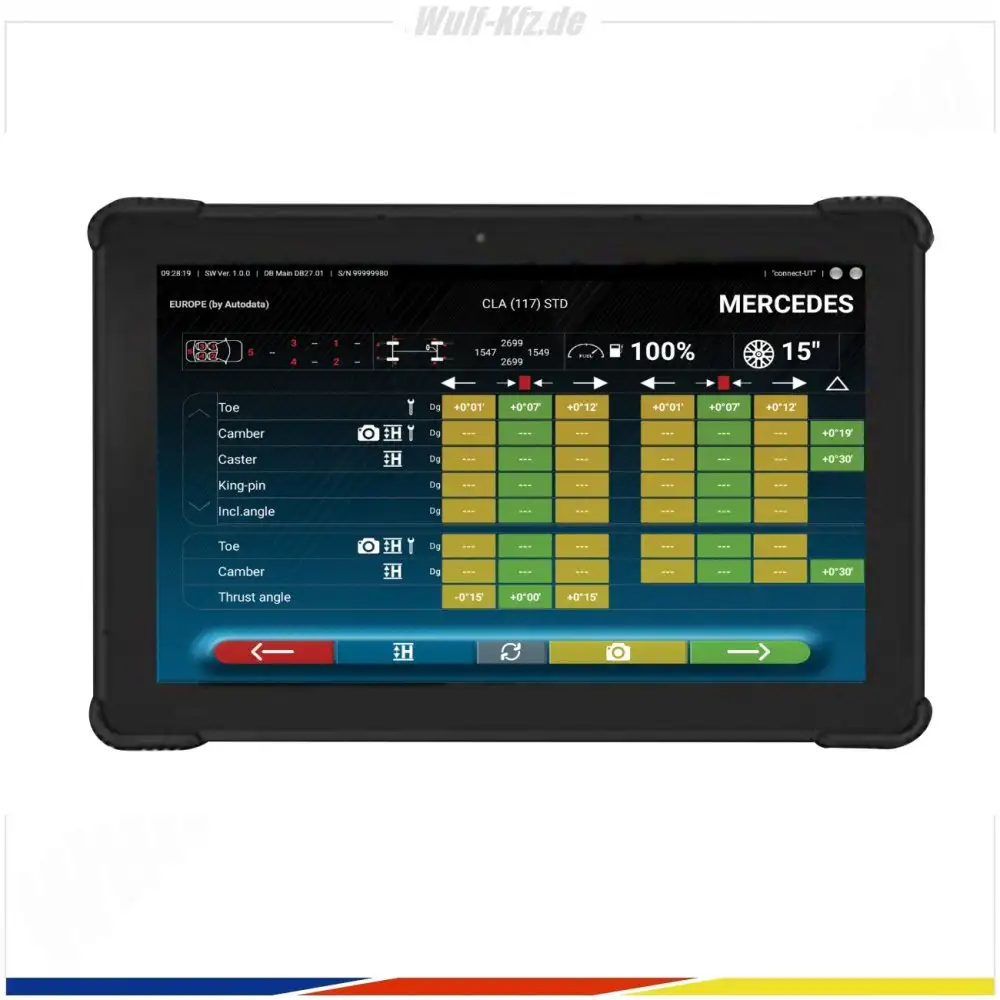

Dank der benutzerfreundlichen Ravaglioli-Software mit intuitiver Oberfläche und 3D-Animationen wird der Anwender sicher durch den gesamten Mess- und Justierprozess geführt. Das Achsmessgerät RAV 3D2.0WALL.3S bietet maximale Flexibilität: Es kann mit jeder Viersäulen- oder Scherenhebebühne eingesetzt werden und benötigt keine festen Abstände oder vorgegebene Arbeitshöhen. Die verbesserten 3D-Messköpfe liefern hochauflösende Ergebnisse, während die 3D-Targets in Kombination mit den 3- und 4-Punkt-Schnellspann-Radklammern eine Rundlaufkorrektur überflüssig machen. Dadurch wird die Arbeit erheblich beschleunigt und die Effizienz in der Werkstatt deutlich gesteigert.

Auch in puncto Benutzerkomfort überzeugt das Ravaglioli Achsmessgerät auf ganzer Linie. Bluetooth-Datenübertragung, integrierte Displays und Fernbedienungen an den Messwertaufnehmern sorgen für eine einfache Bedienung. Die wartungsfreien Real-3D-Targets sind extrem leicht, benötigen keine Elektronik oder Batterien und garantieren eine lange Lebensdauer. Durch das Schnellstecksystem lassen sich die Batterien rasch austauschen, während die acht Stunden Betriebsdauer einen ununterbrochenen Arbeitstag ermöglichen – selbst bei einem kurzzeitigen Stromausfall bleibt das System funktionsfähig.

Mit dem Ravaglioli Achsmessgerät RAV 3D2.0WALL.3S erhalten Werkstätten eine hochmoderne, platzsparende und leistungsstarke Lösung für die professionelle Achsvermessung. Das System kombiniert modernste 3D-Technologie, kabellose Flexibilität und benutzerfreundliche Bedienung in einem kompakten Design. Ravaglioli beweist mit der AllOnWall-Serie erneut, dass Präzision, Innovation und Effizienz perfekt miteinander vereinbar sind – die ideale Wahl für jede professionelle Werkstatt, die höchste Ansprüche an Qualität und Produktivität stellt.




Hauptmerkmale Ravaglioli Achsmessgerät RAV 3D2.0WALL.3S:

• Extrem schnelles Messverfahren
• Messvorgänge erfolgen mit maximaler Flexibilität ohne die Notwendigkeit einer Konsole, eines Übertragungsgerätes oder eines PCs

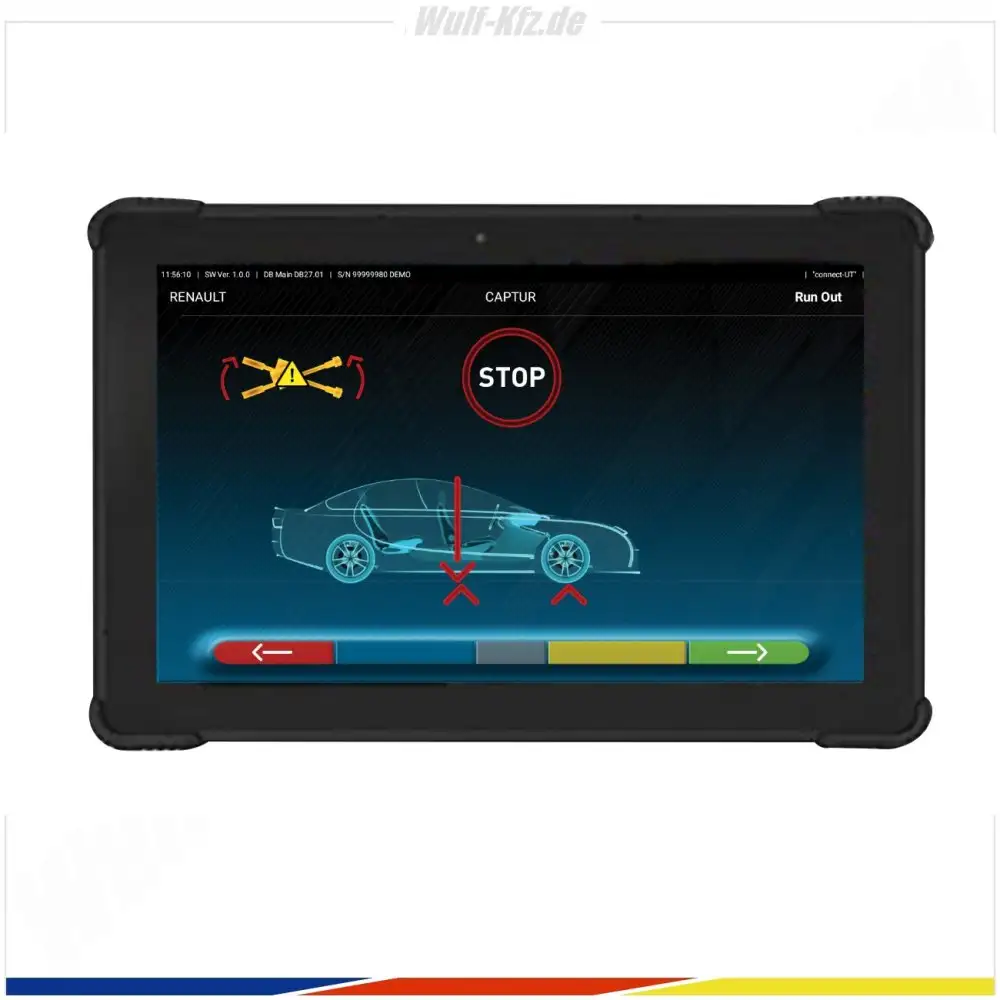

• Nutzergeführte Software für Messung und Registrierung mit 3D-Animationen
• Abspeicherung der Radposition in 'Run out' und Quick Run Out
• Die Anlage kann mit jeder Viersäulen - bzw Scherenhebühne arbeiten
• Platzsparend: Keine bestimmte Abstände erforderlich zwischen Bühne und Steuereinheit oder Wand
• Verbesserte 3D-Messköpfe mit HQ-Auflösung
• Die 3D-Messköpfe erfassen sämtliche Winkel des Fahrzeugs innerhalb von Sekunden und mit höchster Genauigkeit

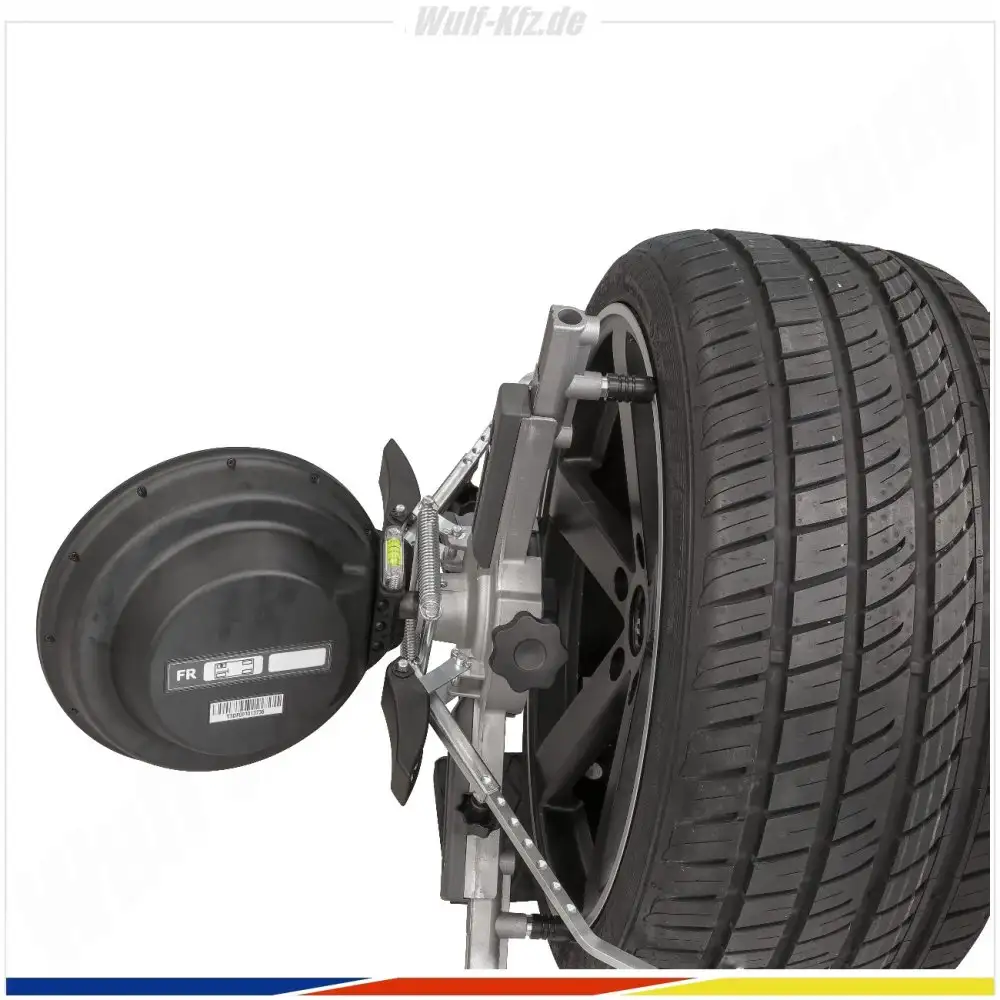

• Durch die Real 3D-Targets in Kombination mit den 3-Punkt- und 4-Punkt-Schnellspann-Radklammern ist es möglich, die Rundlaufkorrektur zu vermeiden, wodurch die Arbeit des Bedieners beschleunigt und die  Effizienz der Werkstatt maximiert wird
• Die vier Halterungen der Radklammern in der Light-Version können auch an den Säulen der Hebebühne befestigt werden, so dass sich die Radklemmen nahe an den Fahrzeugrädern befinden. (Für die Befestigung ist der entsprechende Magnet-Satz erforderlich - Artikel Nr. STDA165)
• Bluetoothdatenübertragung von den Messwertaufnehmern zur Bedienkonsole
• Fernbedienung und Display auf den Messwertaufnehmern
• Die an den Radklammern installierten Targets in Real 3D-Struktur sind extrem leicht, wartungsfrei und ohne elektronische Bauteile
• In wenigen Sekunden erfassen sie sämtliche Winkel des Fahrzeugs, ohne dass das Personal eingreifen muss
• Keine bestimmte Arbeitshöhe erforderlich
• Automatischer Niveauausgleich der Fahrschienen
• Die Anlage kann auf verschiedene Bühnen eingesetzt werden (Zusatzhalter für Messköpfe erforderlich)

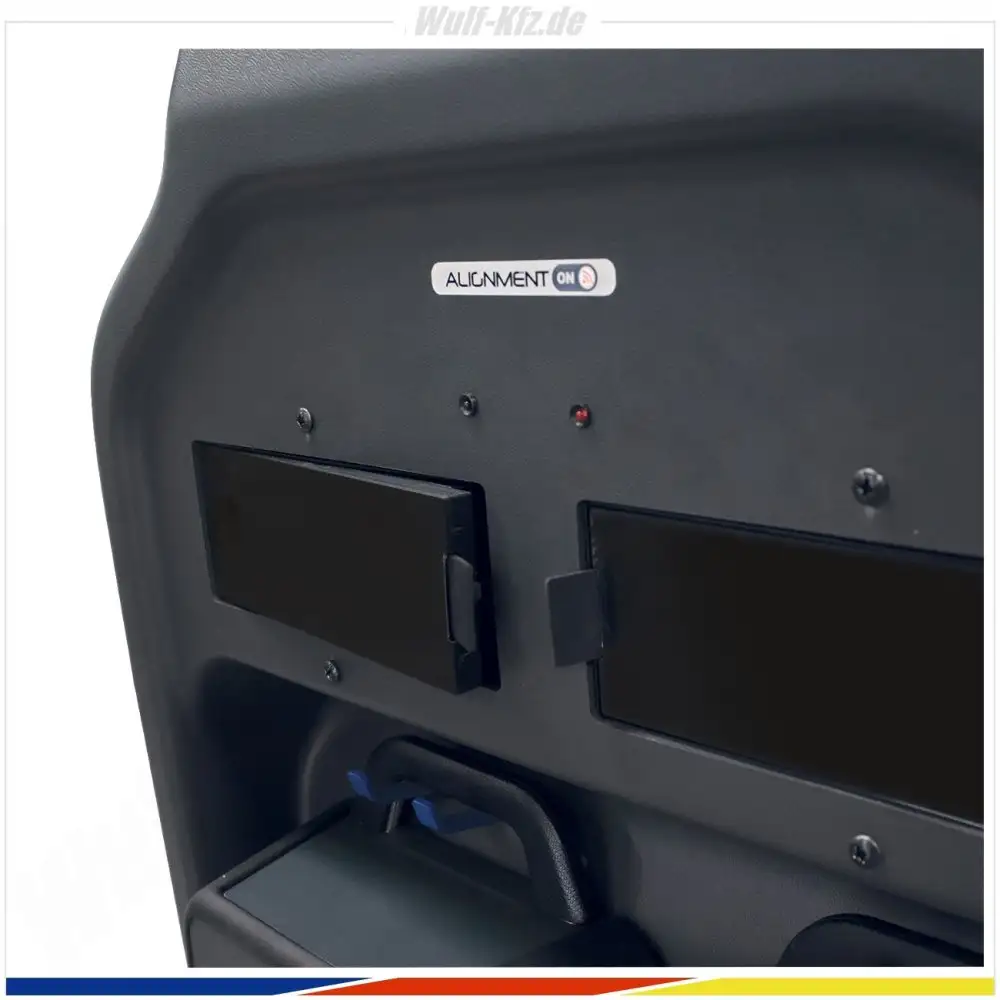

• Batterie mit Schnellstecksystem. Acht Stunden Batterielaufzeit zur Gewährleistung eines ununterbrochenen Betriebs über den gesamten Arbeitstag
• Die Anlage kann auf bestimmter Zeit auch bei Stromausfall weiterarbeiten
• Die Messwertaufnehmer können nach dem Gebrauch schnell und einfach entfernt werden
• Version für den Grubenaufbau auf Anfrage erhältlich




Lieferumfang Ravaglioli Achsmessgerät  RAV 3D2.0WALL.3S:

1x Wandkonsole
1x Batterieladegerät
2x Befestigungsbügel an der Hebebühne
2x Messwertaufnehmer

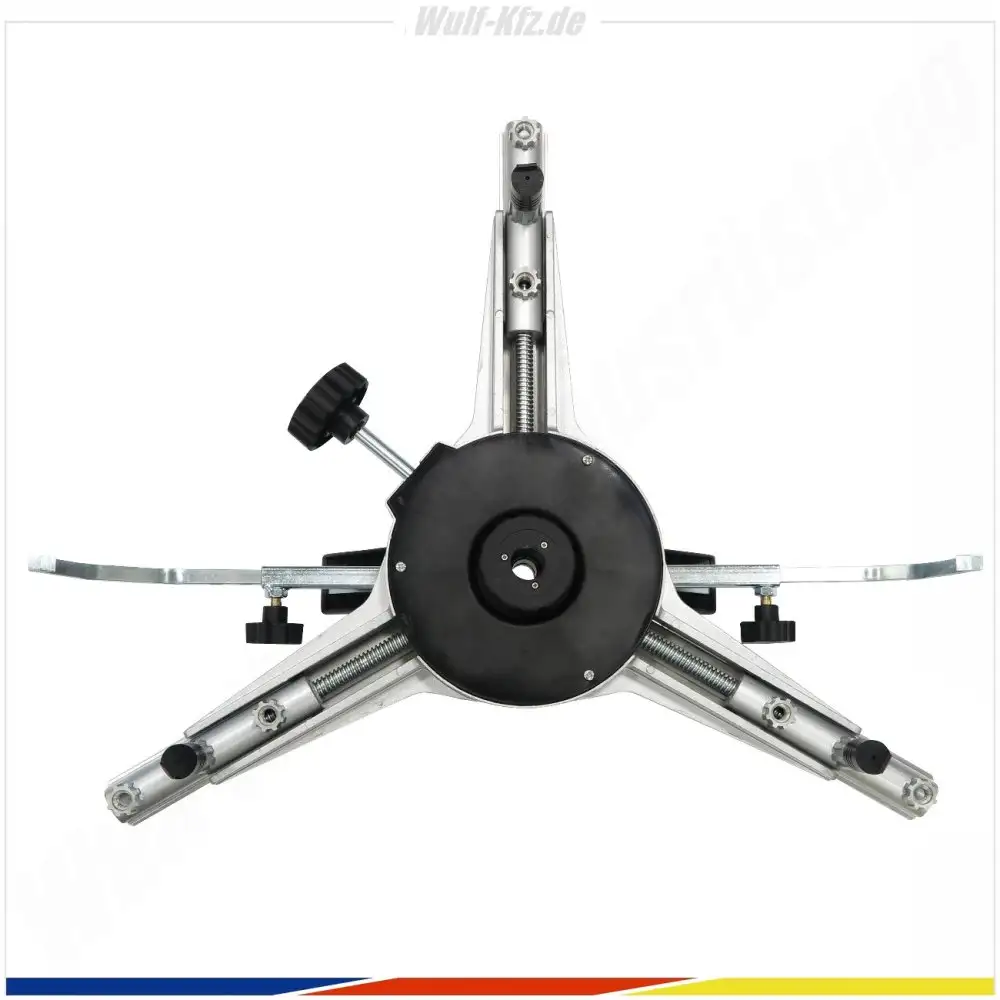

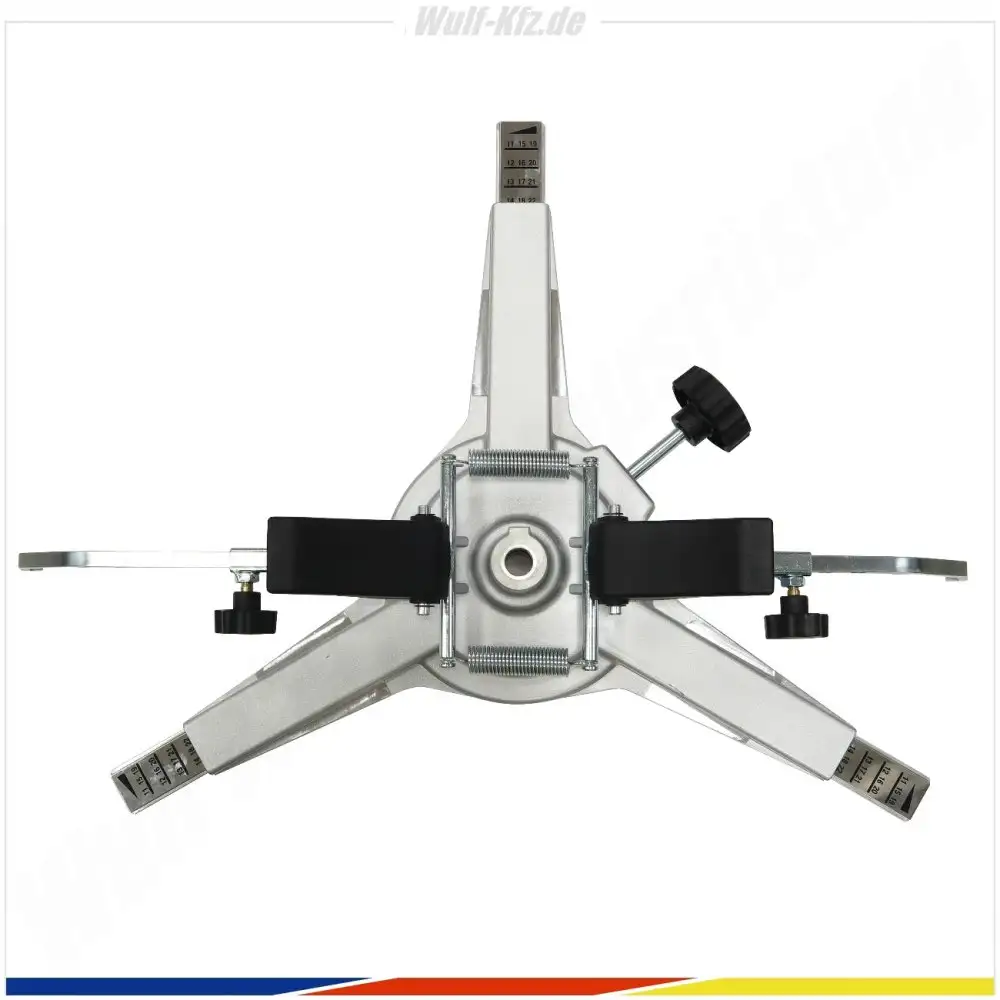

4x Selbstzentrierende 3-Punkt-Schnellspannhalter
4x Halterung für 3-Punkt-Schnellspannhalter

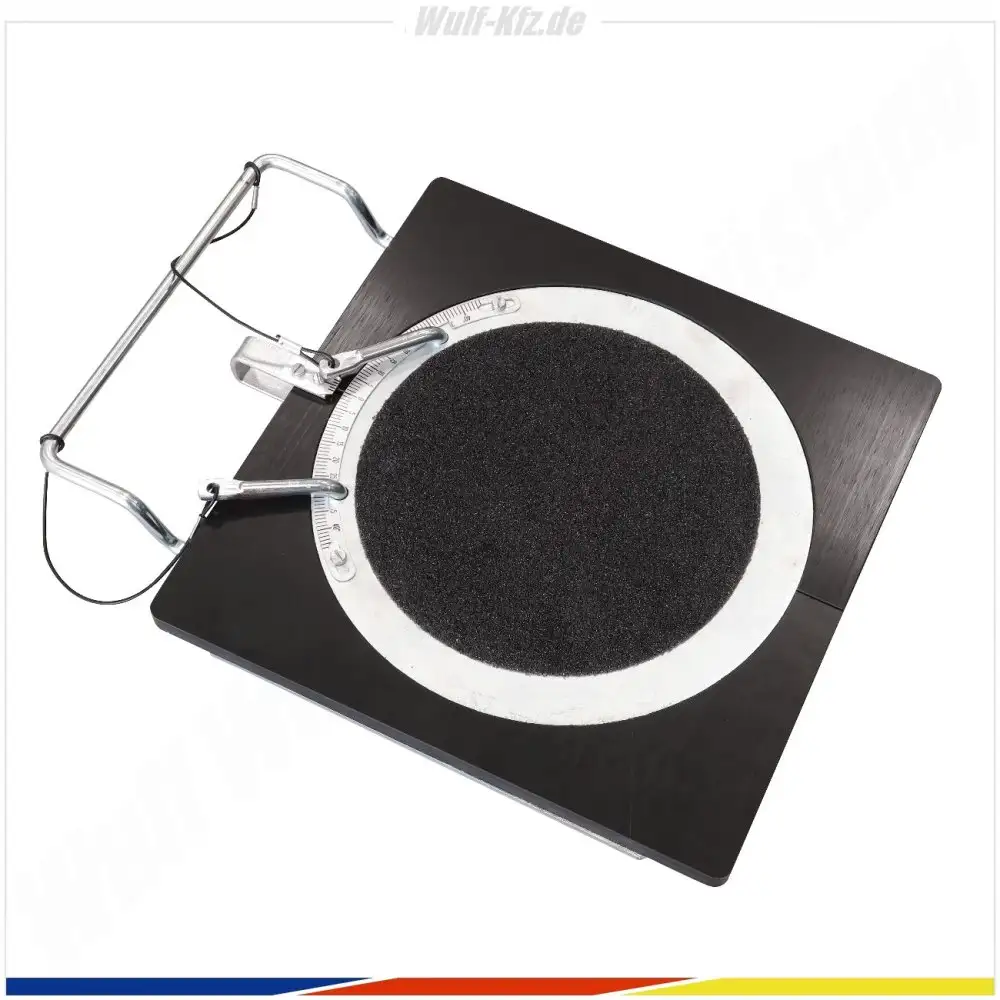

2x Mechanische Drehteller
1x Bremspedalstütze
1x Lenkradfeststeller
1x Shoot and Go inkl. 200 Abfragen
1x Bedienungsanleitung (QR-Code)
