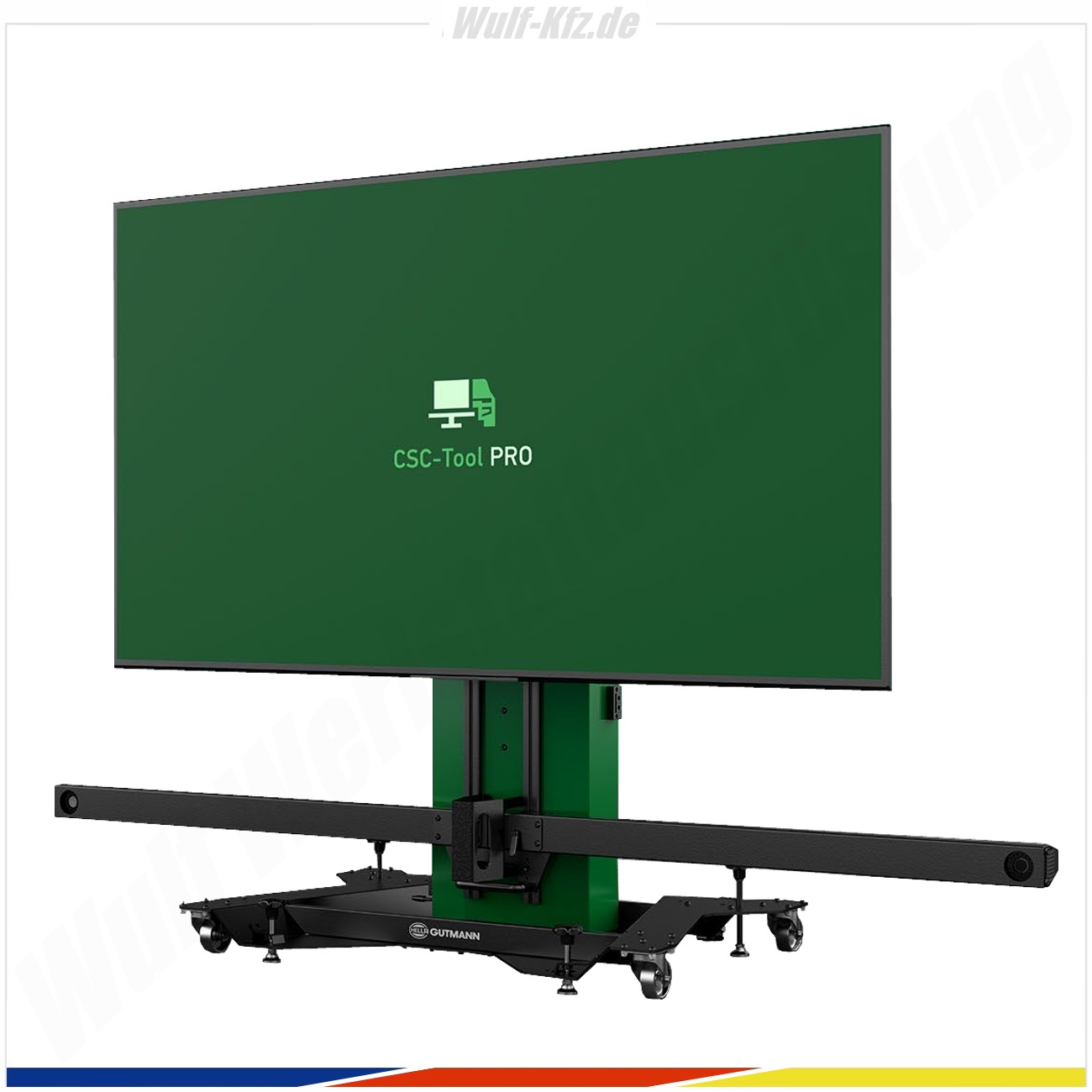

Hella Gutmann ADAS- Kalibriersystem CSC Tool PRO

ADAS- Kalibriersystem von Hella Gutmann - Modell CSC Tool PRO

Artikel-Nr.: 8PD015271-421


Zehn Jahre nach der Einführung des ersten Camera & Sensor Calibration Tools präsentiert Hella Gutmann eine volldigitale, modulare Lösung, die optimal auf die Anforderungen moderner Werkstätten zugeschnitten ist. Durch einen vollständig geführten und dokumentierten Kalibrierprozess wird die Arbeit effizienter und fehlerfrei gestaltet. Das innovative Konzept ermöglicht eine präzise Darstellung der Kameratargets in Originalgröße gemäß OE-Vorgaben und gewährleistet so höchste Genauigkeit.

Ein herausragendes Merkmal ist die nahtlose Integration in den Werkstattalltag durch Cloud-Konnektivität und die Zusammenarbeit mit Diagnosegeräten wie mega macs X und mega macs S 20. Der schnelle Datenaustausch sorgt für eine effiziente Identifikation und Kalibrierung von Fahrzeugen. Mit automatisierten Prozessen wie der digitalen Ermittlung von Fahrzeughöhen und Echtzeit Anzeigen der Korrekturwerte erleichtert das CSC-Tool PRO den Bediener bei jedem Schritt.

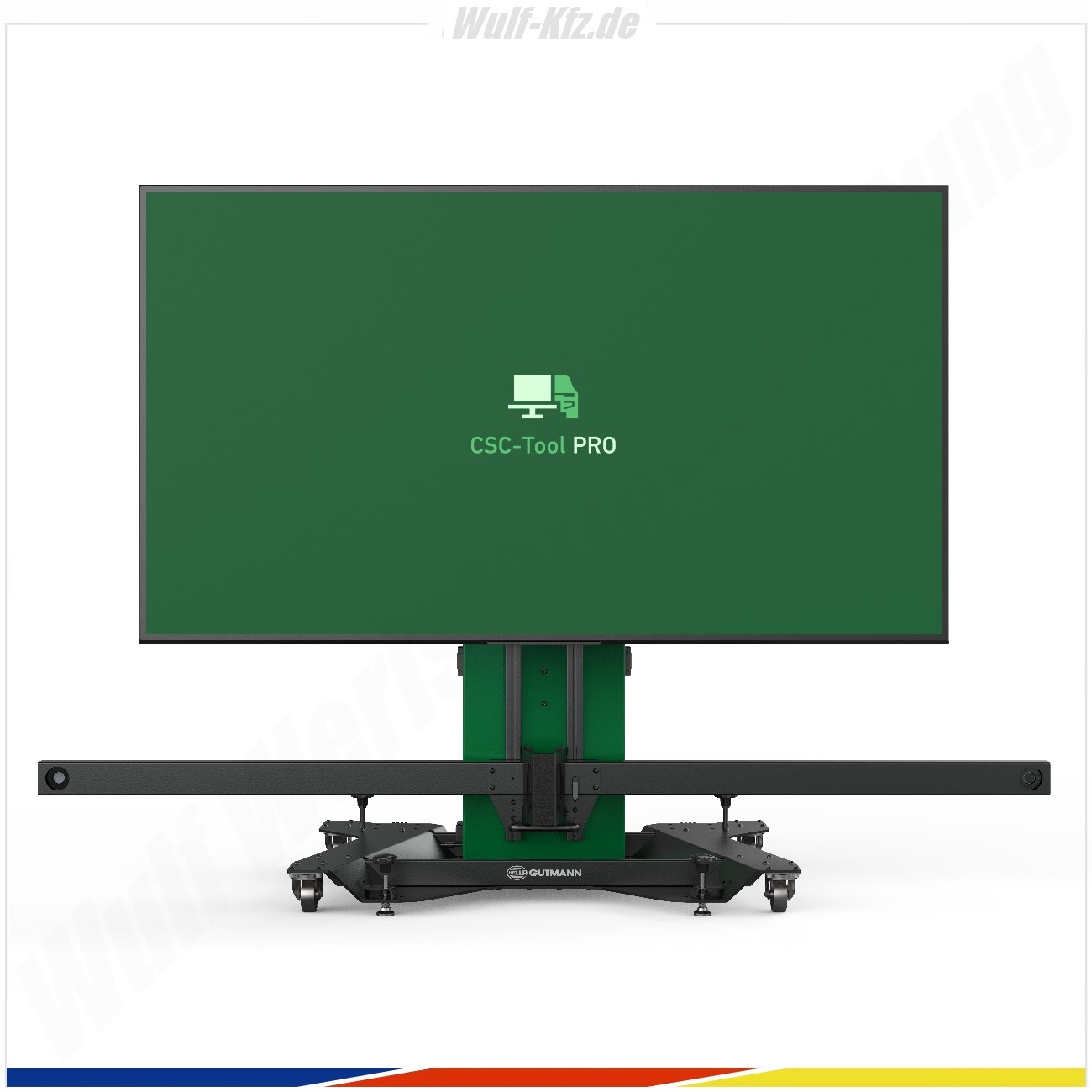

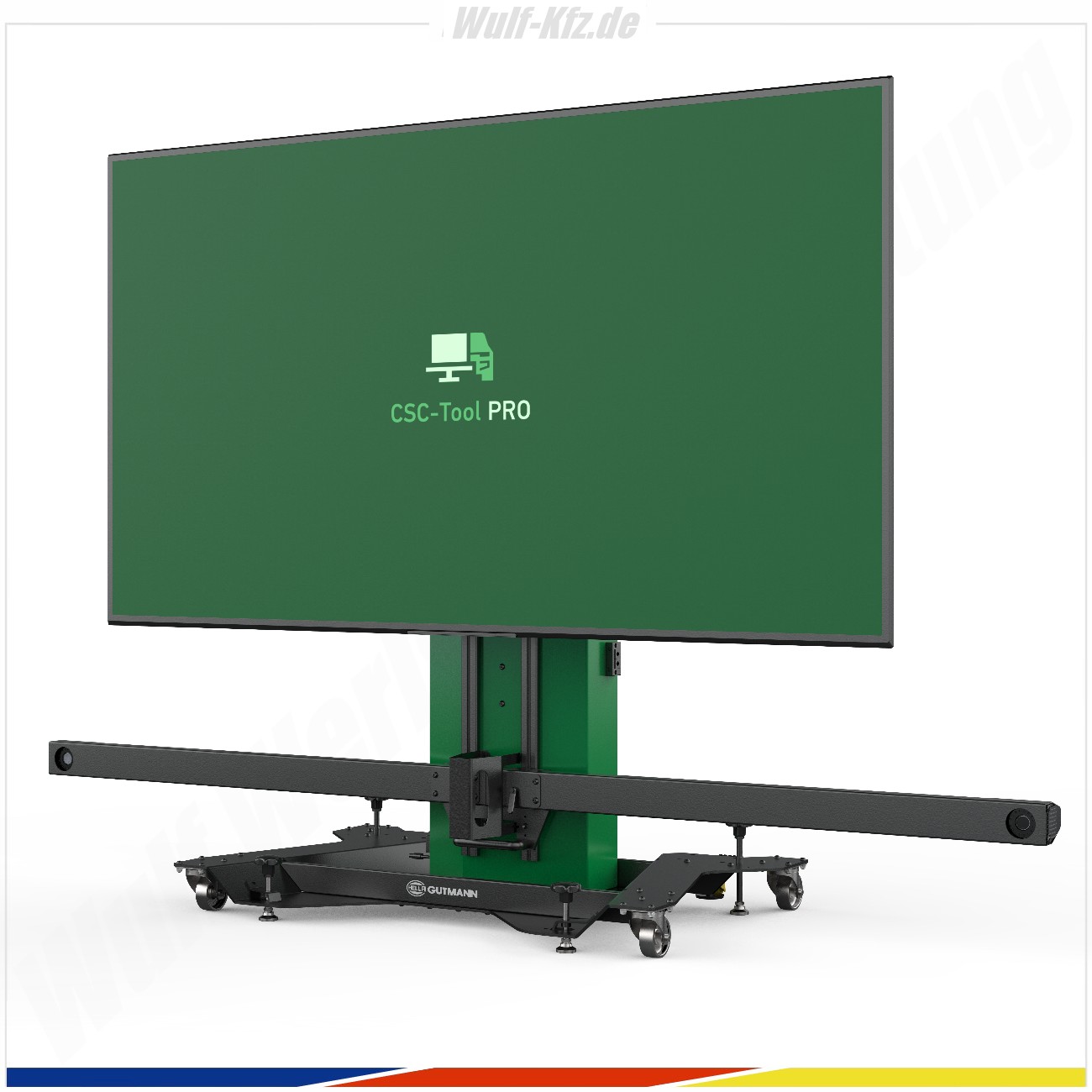

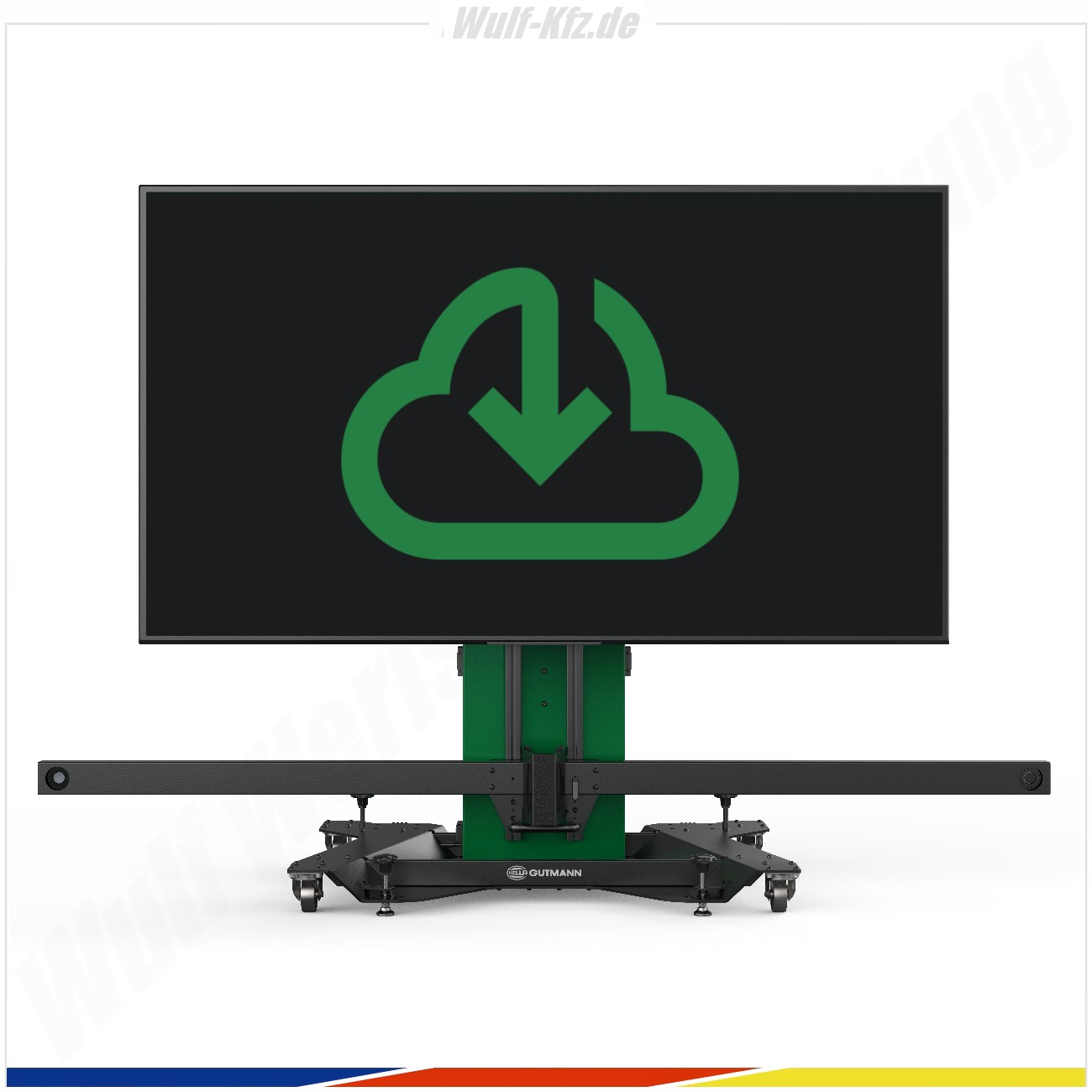

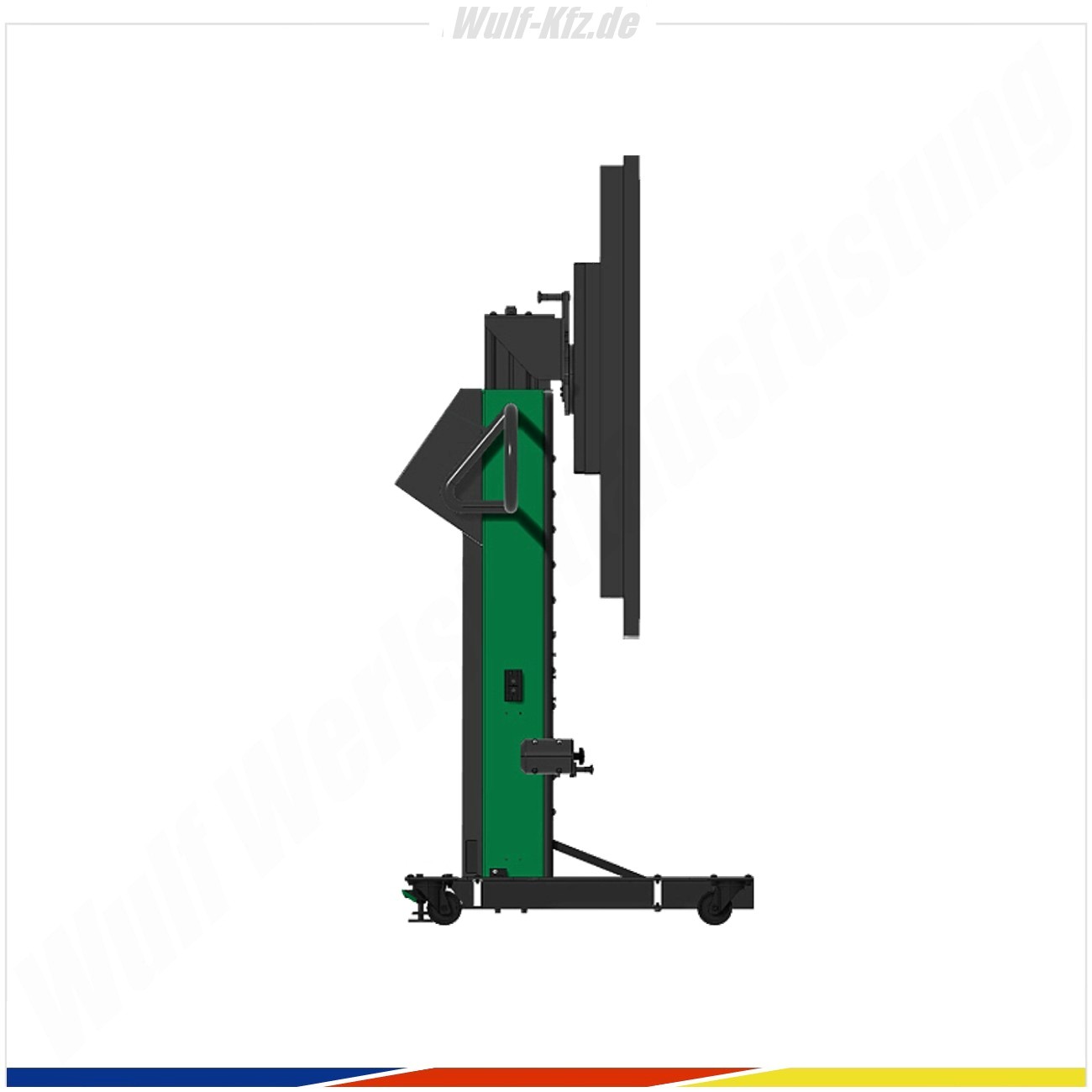

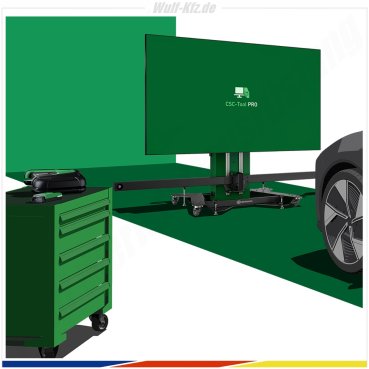

Das CSC-Tool PRO überzeugt durch ein robustes Design, 3D-Kameras und einem integrierten Panel-PC. Der 86 Zoll große Bildschirm erlaubt die Nutzung von aktuell 21 digitalen Kameratargets, einschließlich XXL-Targets für spezielle Marken wie Honda und Iveco.

Ein besonderes Highlight ist der optionale Fahrwerk-PreCheck, der ohne zusätzlichen Zeitaufwand sicherstellt, ob eine korrekte Achsgeometrie vorliegt – eine essenzielle Voraussetzung für die Kalibrierung.

Der gesamte Prozess wird durch ein umfassendes Protokoll dokumentiert, das alle wichtigen Daten, wie Fehlercodes, Abstände und Ergebnisse, grafisch aufbereitet. Dieses Protokoll kann direkt digital versendet oder ausgedruckt werden und bietet höchste Transparenz und Nachvollziehbarkeit.

Das CSC-Tool PRO kombiniert Präzision, Effizienz und Zukunftssicherheit – perfekt zugeschnitten auf die steigenden Anforderungen autonomer Fahrfunktionen.

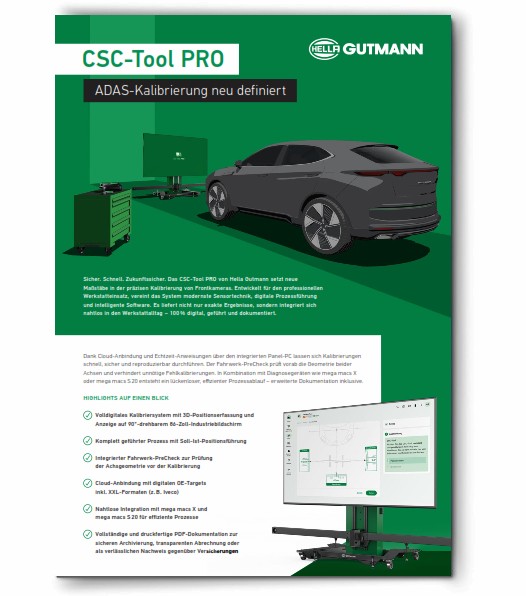

Hauptmerkmale Hella Gutmann ADAS Kalibriersystem CSC Tool PRO:

• Durchgängiger Gesamtprozess, lückenlos dokumentiert
  • Das volldigitale CSC-Tool PRO steht für maximale Effizienz, besonders in Kombination mit der Hella Gutmann-Datenwelt. Es ist intuitiv und schnell zu bedienen und gewährleistet, dass Fahrerassistenzsysteme durch korrekte Kalibrierung optimal funktionieren. Egal ob für eine oder 15 Kalibrierungen am Tag – das CSC-Tool PRO führt präzise durch den gesamten Prozess und bietet Sicherheit für steigende Anforderungen.
• Tagesaktuelle Kalibrierdaten aus der Cloud

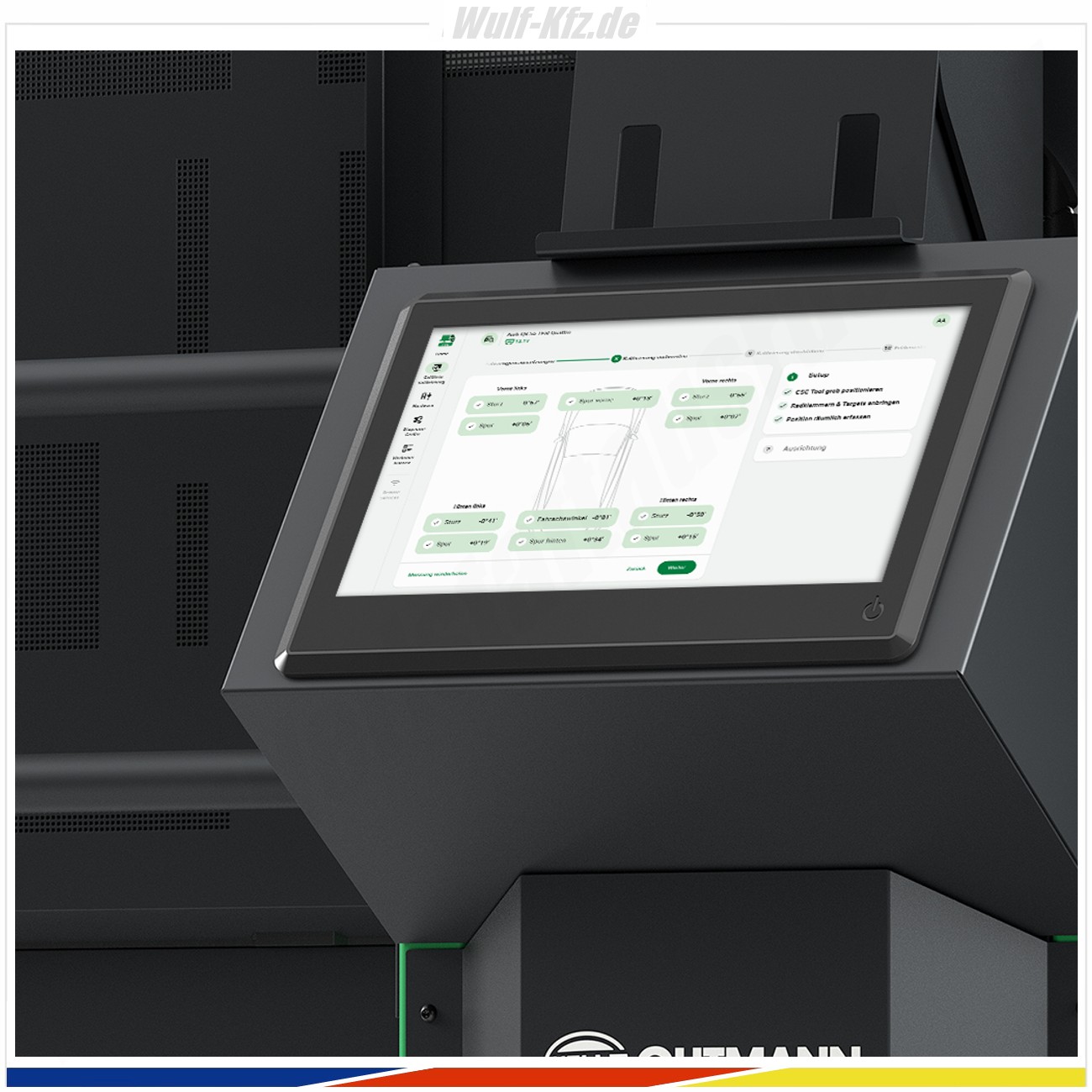

  • Der Panel PC des CSC-Tools PRO steuert den gesamten Kalibrierprozess und ist über WLAN mit der Cloud verbunden, um aktuelle Fahrzeugdaten abzurufen. Diese beinhalten digitale Targets, Abstands- und Sollwerte für die Achsgeometrie. Diese Konnektivität ermöglicht automatische Abläufe und präzise Prozesssteuerung.
• Qualitätsmerkmal Fahrwerk-PreCheck
  • Das CSC-Tool PRO überprüft die Achsgeometrie über die integrierten 3D-Kameras. Abweichungen außerhalb der Toleranz verhindern eine Kalibrierung. Der PreCheck wird ohne spezielles Equipment durchgeführt, spart Zeit und erhöht die Zuverlässigkeit. Die Ergebnisse fließen direkt in die Dokumentation ein.
• Echtzeit-Darstellungen für einfache Bedienung

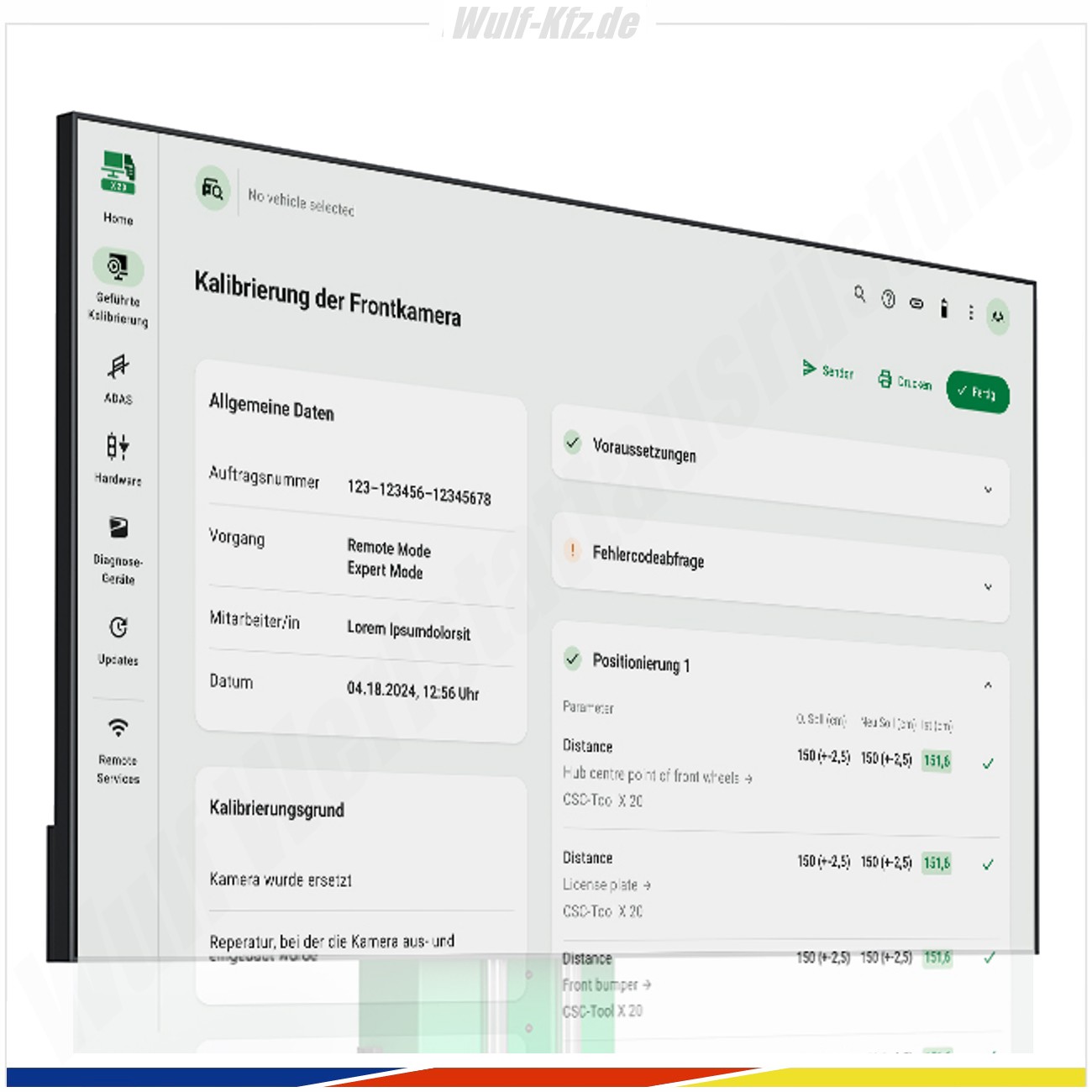

  • Das CSC-Tool PRO unterstützt Sie mit Echtzeit-Anweisungen und grafischen Hilfen, z. B. beim korrekten Ausrichten zur geometrischen Fahrachse. Die klare, visuelle Führung auf dem Panel PC oder Großbildschirm macht den Kalibrierprozess effizient und benutzerfreundlich.
• Datenintegration mit mega macs X und S 20
  • Für die finale Kalibrierung wird ein Diagnosegerät benötigt. Die mega macs-Modelle X und S 20 sind hier optimal integriert: Sie ermöglichen schnellen Datenaustausch mit dem CSC-Tool PRO und eine lückenlose Dokumentation in der ADAS-App. Fehlerquellen und doppelte Erfassungen werden so vermieden.
• Teilautomatisiertes Ausrichten: Präzise und effizient
  • Das CSC-Tool PRO übernimmt wesentliche Schritte der Ausrichtung vollautomatisch auf Basis der Herstellervorgaben. Diese Vorgaben, die direkt aus der Hella Gutmann Cloud bereitgestellt werden, gewährleisten höchste Genauigkeit. Dazu zählen die automatische Positionierung der Tool-Höhe, die Vorauswahl des passenden Targets sowie dessen Feinjustierung. Kombiniert mit der geführten Ausrichtung mithilfe der 3DKameras wird der gesamte Kalibrierprozess effizienter und minimiert potenzielle Fehlerquellen.

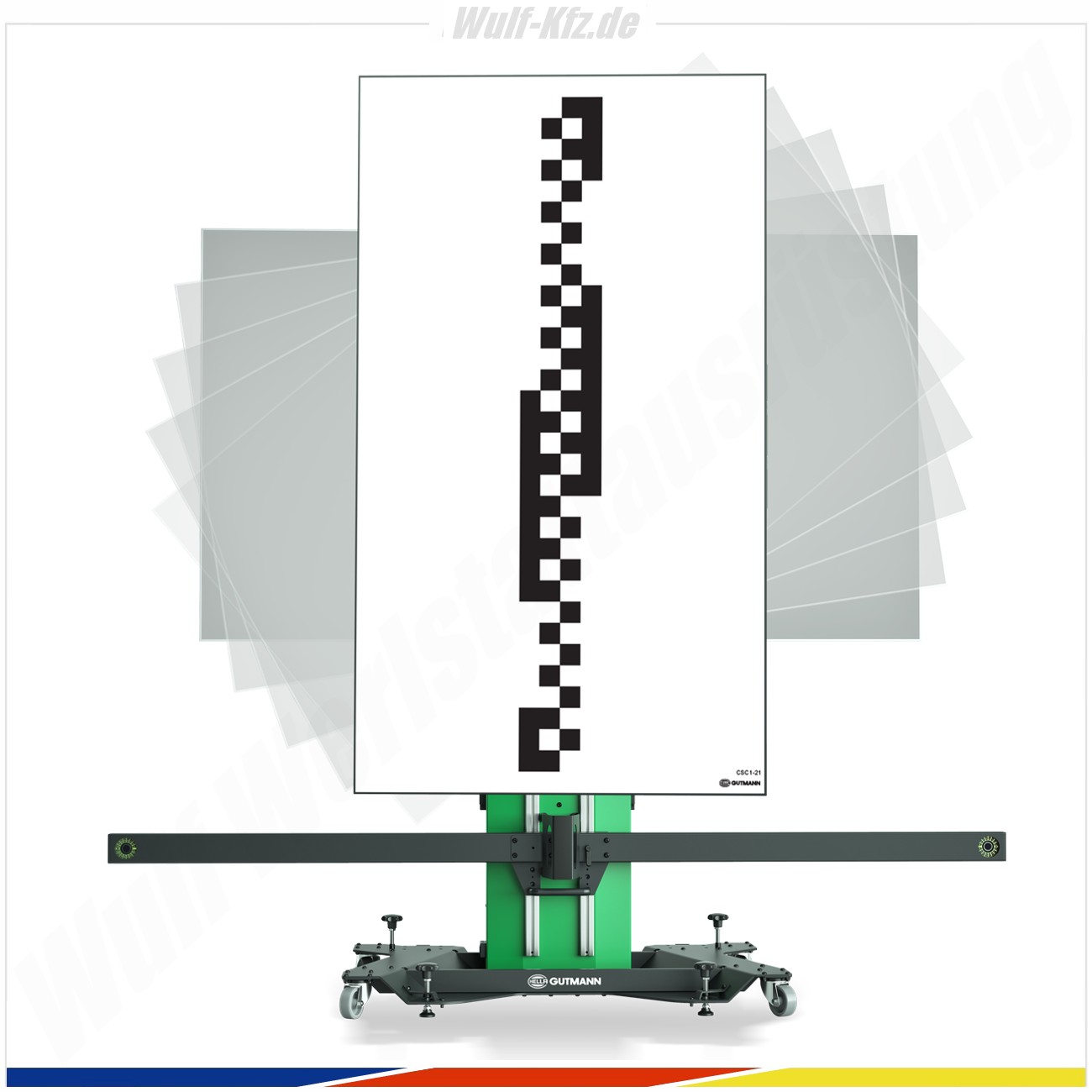

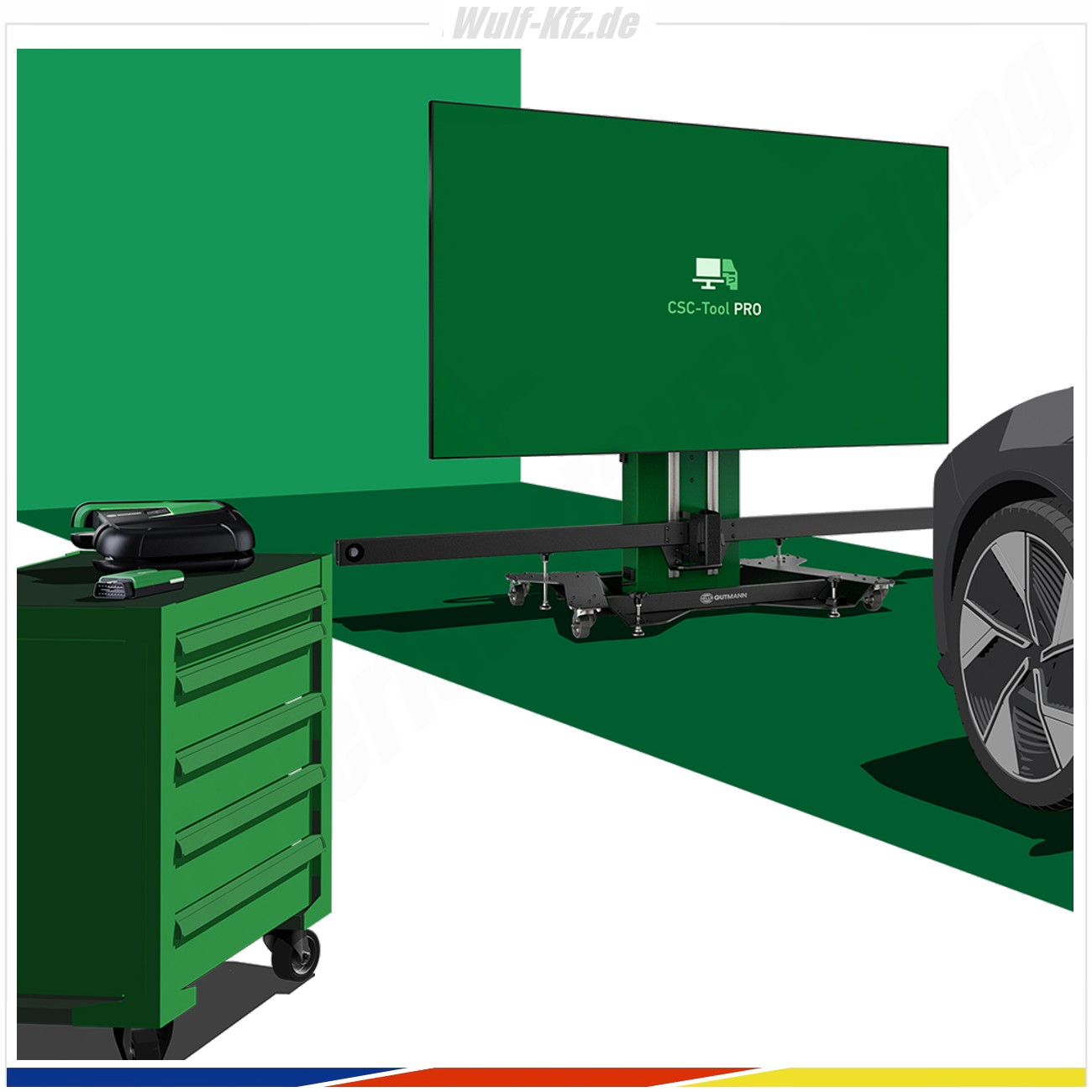

• Digitales Konzept mit 86-Zoll-Monitor

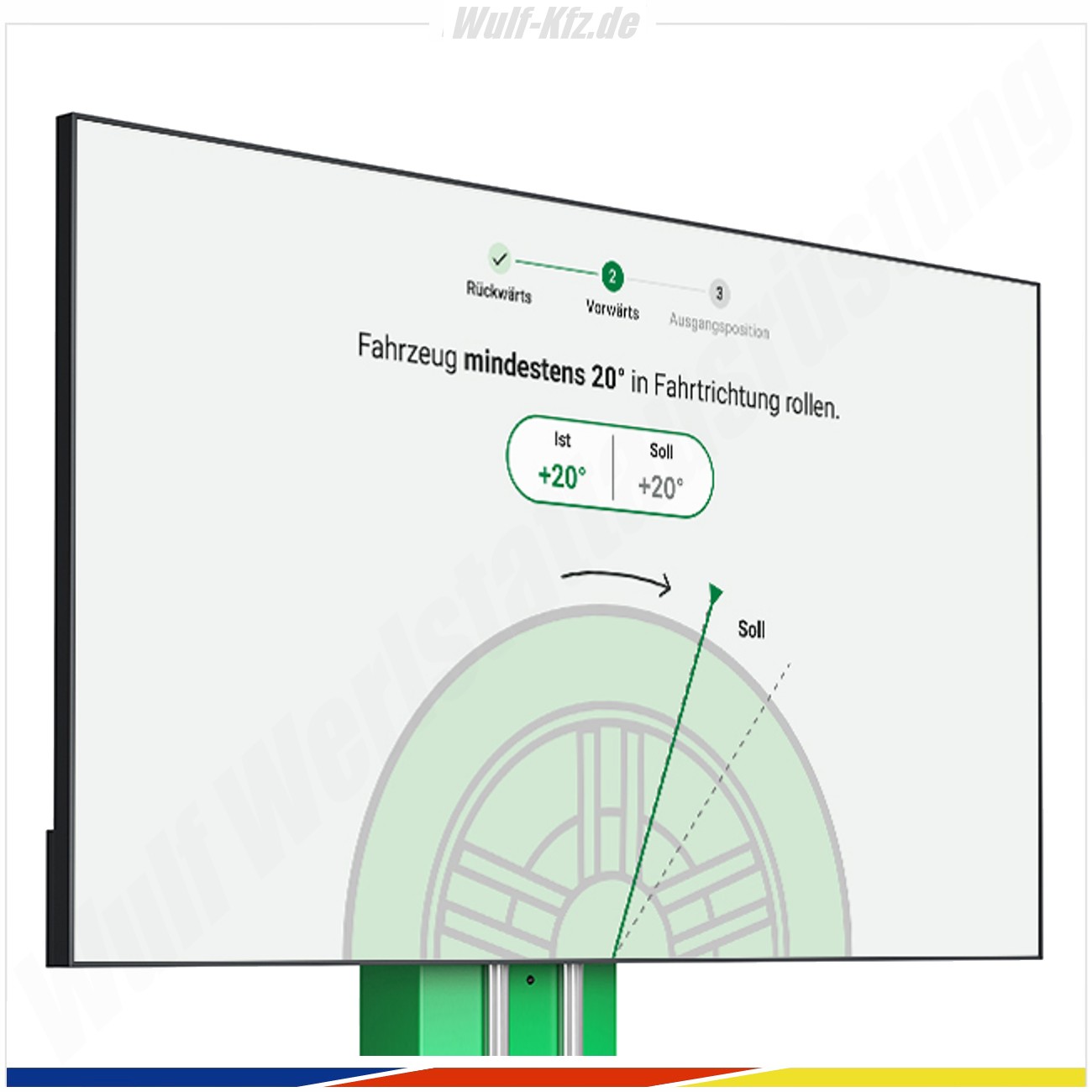

  • Das CSC-Tool PRO arbeitet mit einem integrierten 86-Zoll-Monitor und einer vollständig digitalen Target-Darstellung. Alle aktuell verfügbaren digitalen Tafeln (21 Stück in OE-Größe) sind in der Pflichtlizenz enthalten und werden automatisch über die Cloud bereitgestellt – zukunftssicher und effizient. Der Monitor ist 90° schwenkbar, um auch besonders große Targets, z. B. für Iveco, darzustellen. Die reflexionsarme Oberfläche sorgt für eine klare Darstellung bei allen Lichtverhältnissen. Das robuste Frontglas ist widerstandsfähig gegenüber Verschmutzungen – ideal für den Werkstattalltag.
• Vollständige Dokumentation und erweiterte Optionen
  • Das CSC-Tool PRO dokumentiert den gesamten Kalibrierprozess lückenlos – von der ersten Fehlercodeabfrage über den Fahrwerk-PreCheck und die präzise Tool-Ausrichtung bis hin zur abschließenden, fehlerfreien Systemprüfung. Diese vollständige Protokollierung ist nicht nur ein Nachweis für die korrekte Kalibrierung, sondern auch wertvoll für Versicherungsfälle, da sie den gesamten Prozess transparent und lückenlos nachvollziehbar macht.
• Unabhängige Nutzung
  • Das CSC-Tool PRO überzeugt durch maximale Flexibilität: Es kann unabhängig von Hella Gutmann Diagnosegeräten genutzt werden um mit externen Diagnosesystemen zu arbeiten. Zusätzlich ermöglicht der Remote Service Case eine schnelle, effiziente Unterstützung, indem Kalibrierprozesse aus der Ferne geprüft und optimiert werden können.

Hinweis zum neuen CSC-Tool Pro: Funktionsumfang und geplante Updates

Das neue CSC-Tool Pro wurde speziell für höchste Präzision und Effizienz bei Kalibrierungsarbeiten entwickelt. Aktuell befindet sich das System in der Einführungsphase, weshalb noch nicht alle Funktionen vollständig freigeschaltet sind.
Derzeit unterstützt das CSC-Tool Pro ausschließlich die Kalibrierung von Frontkameras nach dem Austausch von Windschutzscheiben sowie die Kalibrierung von Seitenkameras nach Reparaturarbeiten an Außenspiegeln. Weitere Kalibrierungsfunktionen – etwa für Radar- oder 360°-Kamerasysteme – werden schrittweise über fortlaufende Software-Updates integriert.

Hella Gutmann arbeitet kontinuierlich daran, den Funktionsumfang zu erweitern und das Tool auf dem neuesten Stand der Technik zu halten. Bleiben Sie gespannt – es lohnt sich!



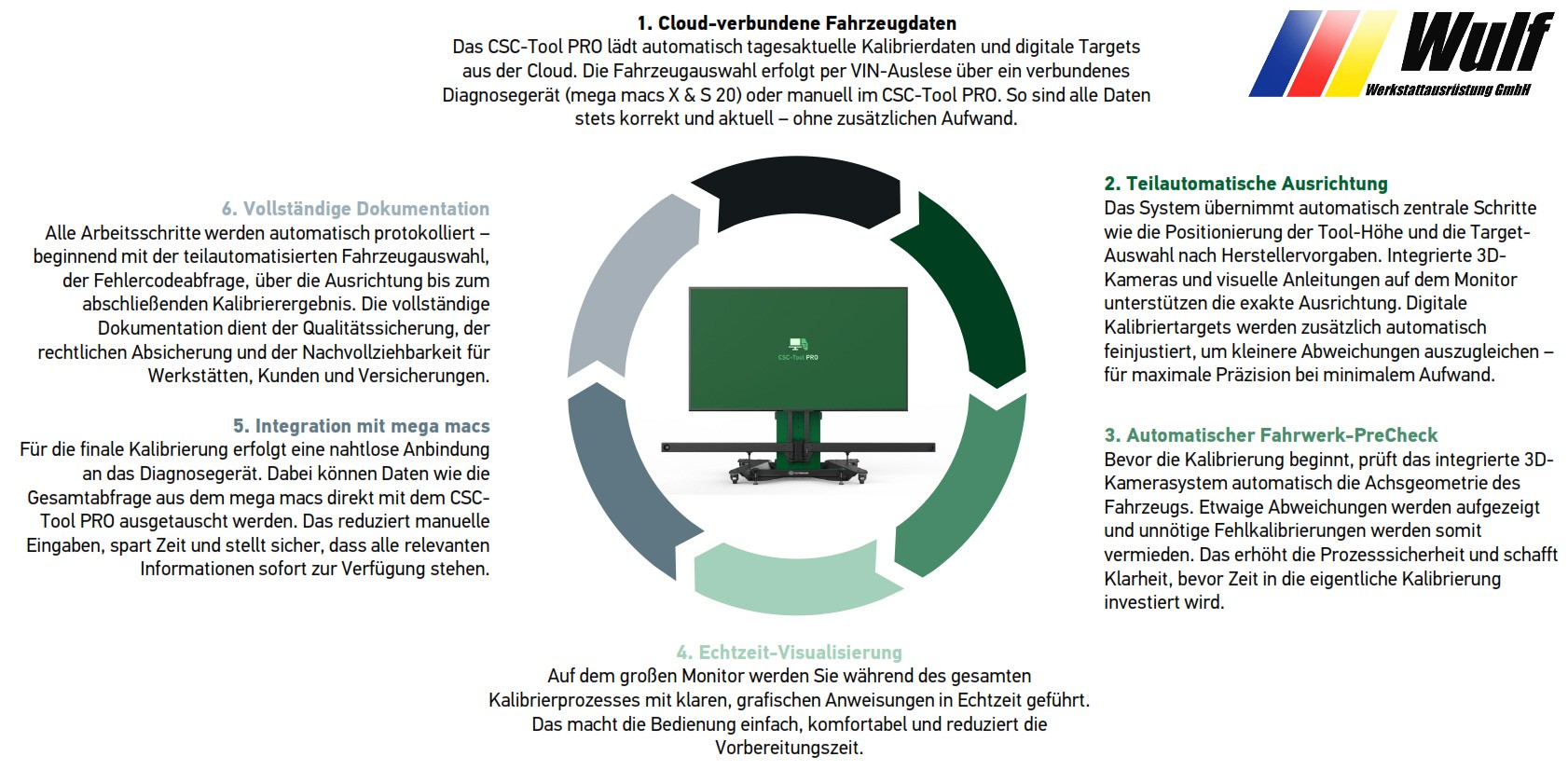

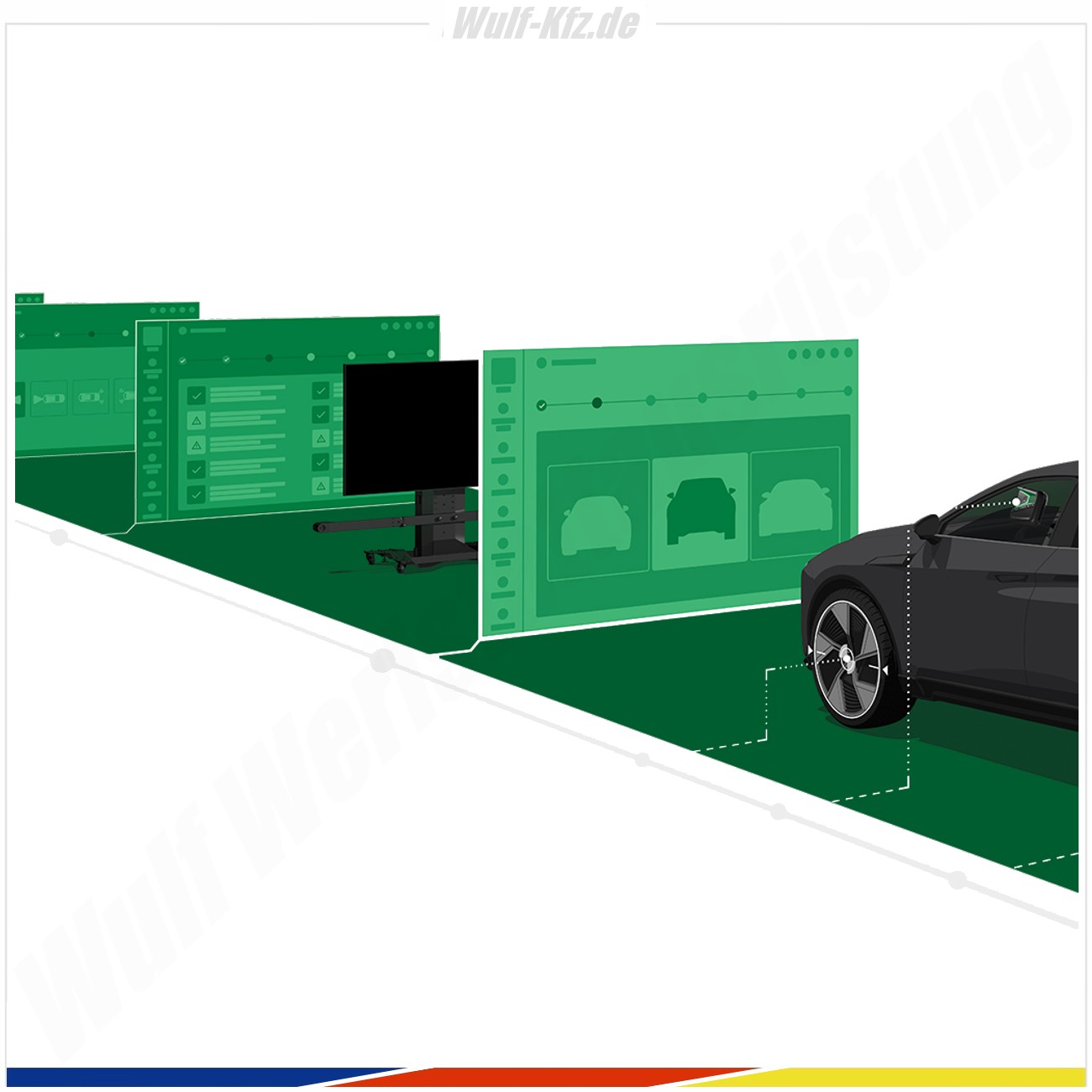

Die Effizienten Prozesse des CSC Tool PRO – Schritt für Schritt



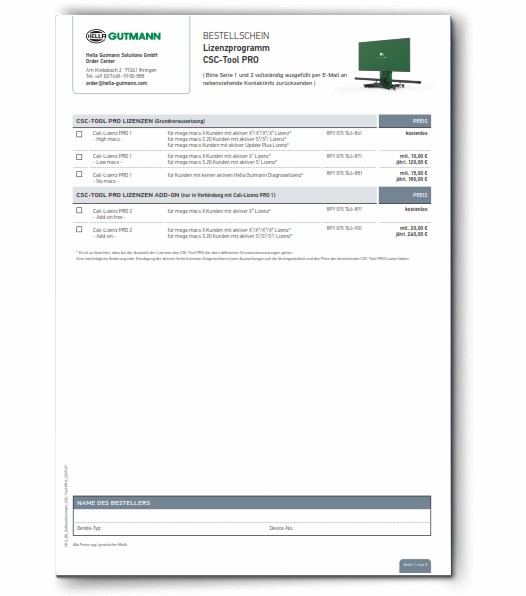

Hella Gutmann CSC Tool PRO Lizenzkonzept:

Das CSC-Tool PRO ist ein volldigitales Kalibriersystem, das durch Cloud-Anbindung, intelligente Softwarefunktionen und laufend aktualisierte Fahrzeugdaten überzeugt. Ein Lizenzmodell ist den Nutzern bereits von den mega macs Diagnosegeräten vertraut. Beim CSC-Tool PRO führen wir nun
erstmals ein neues, zweistufiges Lizenzsystem ein, das den Zugang zur neuesten Technologie vereinfacht und regelmäßige Software-Updates garantiert – für mehr Flexibilität und langfristigen Nutzen.

Das Lizenzkonzept sorgt dafür, dass das CSC-Tool PRO immer auf dem neuesten Stand bleibt – mit tagesaktuellen Kalibrierdaten, neuen Targets und kontinuierlicher Systemoptimierung. So profitieren Nutzer dauerhaft von einer zuverlässigen und leistungsstarken Lösung, bei der Cloud-Betrieb, Datenpflege und Softwareentwicklung klar und transparent abgedeckt sind – ohne versteckte Gebühren oder verpflichtende Upgrades. Das Lizenzmodell ist transparent, nutzerfreundlich und zukunftssicher. Wer einen mega macs mit aktiver Lizenz nutzt, erhält alle Grundfunktionen des CSC-Tool PRO bereits über die Cali-Lizenz PRO 1 – ganz ohne Zusatzkosten. Für höhere Anforderungen steht mit der Cali-Lizenz PRO 2 eine leistungsstarke Erweiterung bereit – optional, nicht verpflichtend.



CSC Tool PRO Cali-Lizenz PRO 1

FÜR FAST ALLE KOSTENLOS

Die Cali-Lizenz PRO 1 ist für fast alle Nutzer mit einem aktuellen mega macs Gerät bereits enthalten – ohne zusätzliche Kosten. Sie ermöglicht die vollständige Nutzung des Systems für alle Standard-Kalibrierungen inkl. digitaler Targets, Cloud-Zugriff, geführter Ausrichtung und automatisierter Dokumentation.


Hauptmerkmale CSC Tool PRO Cali-Lizenz PRO 1:

• Gerätesoftware (CALI-OS)
• Geführter Positionierungsprozess
  • Fahrzeugauswahl
  • Komponenten-Vorbereitung
  • Geführte Tool-Positionierung
  • Geführte Komponenten-Positionierung
  • Radlaufkanten Messung
  • Individualisierte Ausrichtung
  • Protokollierung
• Komponenten Manager
• Car History
• Benutzergesteuerte Positionierung
• Kompensationslauf
• Fahrwerk-PreCheck Status
• Digitale Kalibrier-Targets
• Fahrzeugdatenbank
  • Kontinuierliche Softwareupdates
• Nutzer- und Werkstattidentifikation
• Flexible Informationsanzeige
• Zugriff Fernwartung




CSC Tool PRO Cali-Lizenz PRO 2

GEZIELTE PROFI-ERWEITERUNG

Wer zusätzliche Funktionen nutzen möchte – z. B. die erweiterte Protokollierung (wie die automatische Einbindung der Gesamtabfrage aus dem mega macs) – kann optional die Cali-Lizenz PRO 2 aktivieren. Der Betrieb bleibt flexibel: Jeder entscheidet selbst, ob und wann er in die erweiterten Möglichkeiten investieren möchte.

Hauptmerkmale CSC Tool PRO Cali-Lizenz PRO 2:

• Gerätesoftware (Cali-OS)
• Cali-Lizenz PRO 2
• Add-on-Lizenz (optional und nur in Verbindung mit Cali-Lizenz PRO 1)
• Geführter Positionierungsprozess
  • Fahrzeugauswahl
  • Komponenten-Vorbereitung
  • Geführte Tool-Positionierung
  • Geführte Komponenten-Positionierung
  • Radlaufkanten Messung
  • Individualisierte Ausrichtung
  • Protokollierung
• Komponenten Manager
• Car History
• Benutzergesteuerte Positionierung
• Kompensationslauf
• Fahrwerk-PreCheck Status
• Geführter Kalibrierungsprozess
  • Kompensationslauf
  • Fahrwerk-PreCheck Analyse
  • Feinjustierung der digitalen Kalibriertafeln
• Anbindung SDI-Diagnosegerät
  • VIN-Identifikation
  • Systemerkennung
  • Fehlercode lesen / löschen
  • Kalibrierung ausführen
  • Erweiterte Protokollierung
• Digitale Kalibrier-Targets
• Fahrzeugdatenbank
  • Kontinuierliche Softwareupdates
• Nutzer- und Werkstattidentifikation
• Flexible Informationsanzeige
• Zugriff Fernwartung
• Sollwerte Fahrwerk-PreCheck




Lieferumfang Hella Gutmann ADAS- Kalibriersystem CSC Tool PRO:

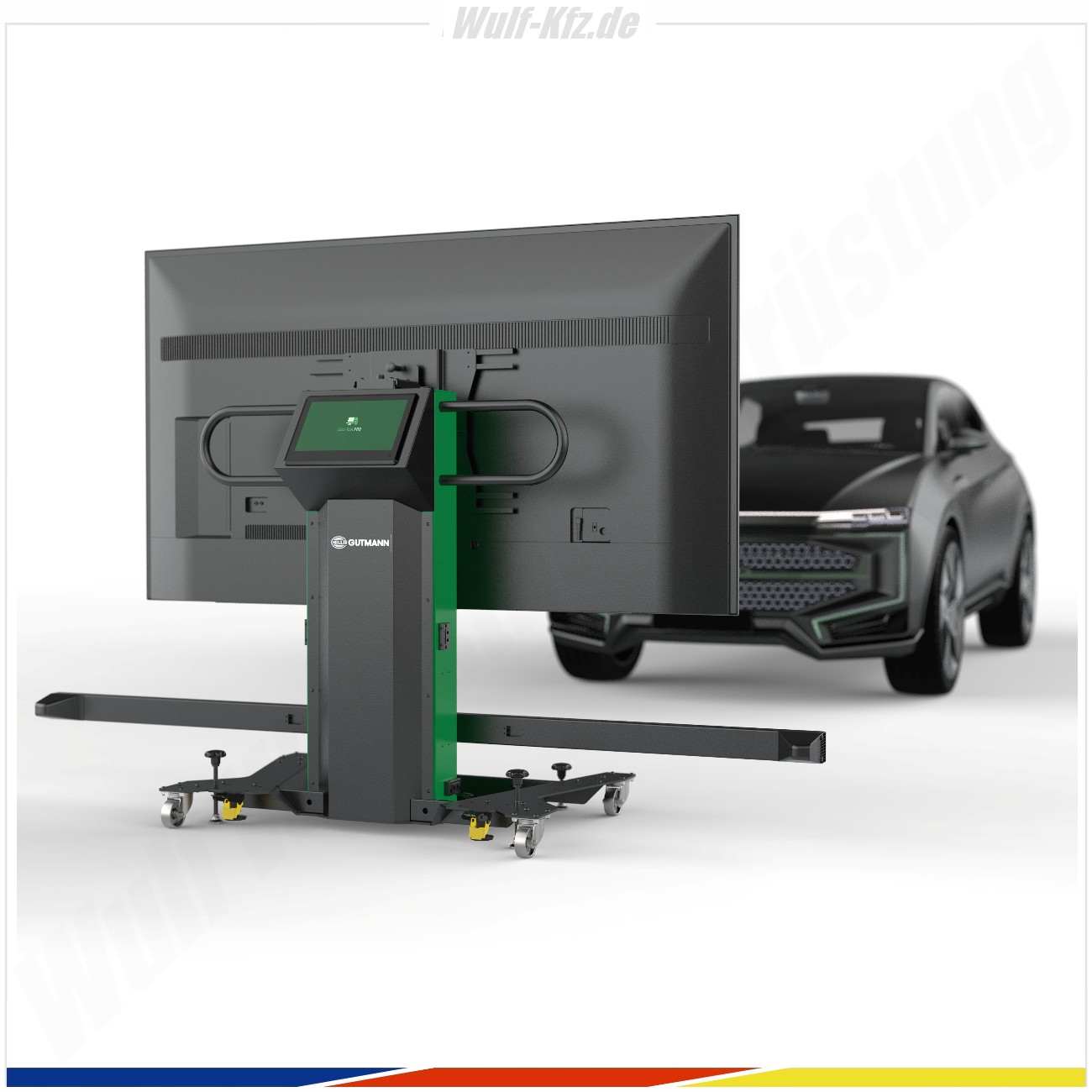

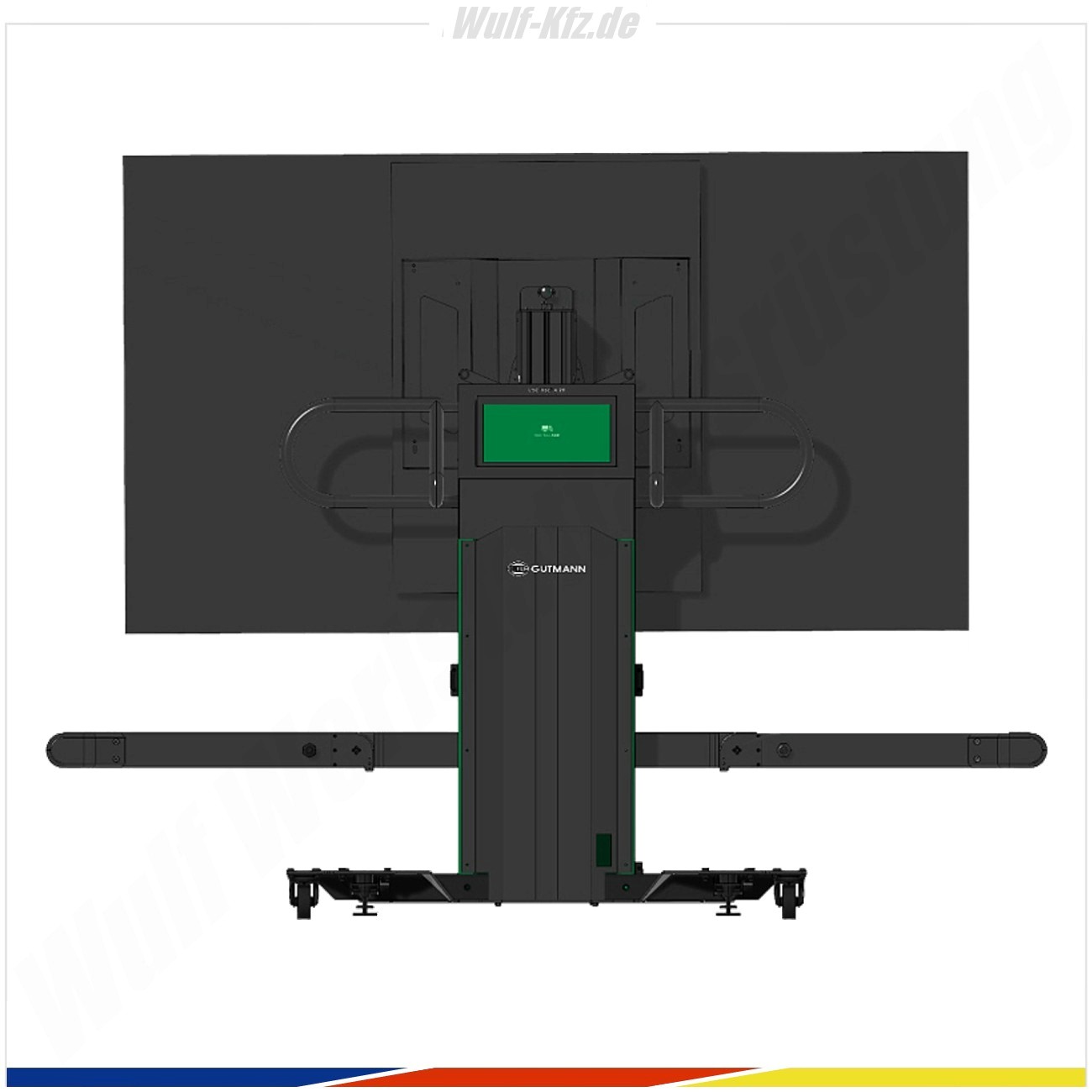

1× Grundgestell inkl. Hubzylinder, Kamerabalken, Touchpanel-PC 13.3 Zoll
1x 86 Zoll Monitor
1x USB-Funkadapter (Wifi & Bluetooth)
1x Laserentfernungsmesser
1x Halterung Laserentfernungsmesser
1x Anschlagsschutz Fahrzeugfront
1x Sicherheitsanleitung


Aktuell befindet sich das System in der Einführungsphase, weshalb noch nicht alle Funktionen vollständig freigeschaltet sind. Derzeit unterstützt das CSC-Tool Pro ausschließlich die Kalibrierung von Frontkameras nach dem Austausch von Windschutzscheiben sowie die Kalibrierung von Seitenkameras nach Reparaturarbeiten an Außenspiegeln. Weitere Kalibrierungsfunktionen – etwa für Radar- oder 360°-Kamerasysteme – werden schrittweise über fortlaufende Software-Updates integriert.
